KMS221GLFS

产品分类: 轻触开关
厂牌: C&K
产品描述: 32V(DC) Off-Mom SPST-NO 2N 100000Cycles 50mA SMD 贴片安装 4.6mm*2.8mm*3.55mm
供应商型号: N-KMS221GLFS
供应商: 云汉优选
标准整包数: 3000

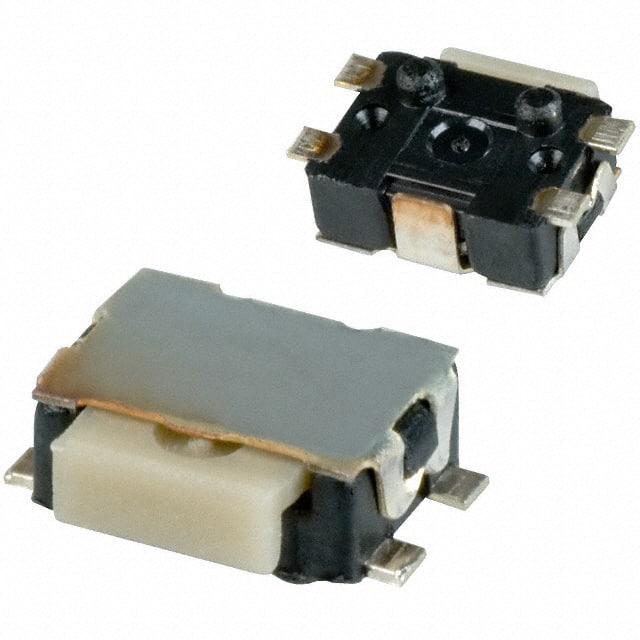

C&K 轻触开关 KMS221GLFS

KMS221GLFS概述

    电子元器件产品技术手册解析

    产品简介


    本篇技术手册所介绍的产品为CK Switches公司的KMS系列微小型表面贴装侧按压轻触开关(Tactile Switches)。该系列产品具备出色的微型化设计,适用于多种高性能需求的应用场合,如移动电话、医疗手持监测设备、消费类电子产品及电信网络设备等。

    技术参数


    | 参数 | 规格 |

    | 尺寸(mm) | 4.6 x 2.8 x 2.5 |
    | 操作力(N) | 2N (200克) 或 3N (300克) |
    | 最大功率 | 1VA (银) 或 0.2VA (金) |
    | 最大电压 | 32VDC (银) 或 32VDC (金) |
    | 最大电流(DC) | 50mA (银) 或 10mA (金) |
    | 绝缘电阻 | ≥10^9Ω |
    | 电气强度(VDC) | 250VDC |
    | 接触电阻 | ≤100mΩ |
    | 存储温度 | -55°C至85°C (银) 或 -55°C至125°C (金) |
    | 工作温度 | -40°C至85°C (银) 或 -40°C至125°C (金) |
    | 引脚焊接 | 符合IEC 61760-1标准的无铅回流焊工艺 |

    产品特点和优势


    1. 超薄设计:仅有1.42毫米厚度,提供良好的触感。
    2. ESD保护:紧凑的尺寸有助于提高抗静电能力。
    3. 稳定性:带有定位销,确保安装的稳固性。
    4. 环保材料:符合RoHS标准且采用无铅材料。

    应用案例和使用建议


    此系列开关广泛应用于移动电话、医疗设备和消费电子产品中。建议根据具体应用选择不同型号以满足特定的操作力和使用寿命要求。例如,在医疗手持监测设备中,可以选择使用寿命较长的型号以保证设备长期稳定运行。

    兼容性和支持


    该产品具有良好的引脚焊接兼容性,采用标准的Gullwing引脚设计。制造商提供详细的用户手册和技术支持,包括安装指导和故障排除指南,确保用户能够高效利用产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关无法正常启动 | 确认操作力是否在规定范围内 |
    | 长时间使用后接触不良 | 清洁触点并检查是否有氧化现象 |
    | 安装后出现松动 | 检查是否正确插入定位销 |

    总结和推荐


    综上所述,KMS系列轻触开关凭借其微型化设计、优良的电气性能和广泛的适用性,在多个领域表现出色。尤其适合对空间有严格限制的设备,例如手机和平板电脑。尽管初期成本相对较高,但其卓越的质量和稳定性将为终端用户提供长久的使用体验。因此,强烈推荐使用该产品。

KMS221GLFS参数

参数
执行器行程 -
机械寿命 100000Cycles
操作力 2N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 50mA
电压额定值 32V(DC)
执行器高度 -
长*宽*高 4.6mm*2.8mm*3.55mm
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

KMS221GLFS厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

KMS221GLFS数据手册

厂牌 PDF简要描述 下载
C&K 轻触开关 C&K KMS221GLFS KMS221GLFS数据手册

KMS221GLFS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.2438 ¥ 2.0723
6000+ $ 0.2318 ¥ 1.9699
15000+ $ 0.2254 ¥ 1.9161
库存: 52600
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 6216.9
