KSC442G 70SH LFS

产品分类: 轻触开关
厂牌: C&K
产品描述: C & K 轻触开关, 翼形接端, 尺寸 6.2 x 6.2 x 3.5mm, 表面, 单刀单掷
供应商型号: 3464288
供应商: element14
标准整包数: 1

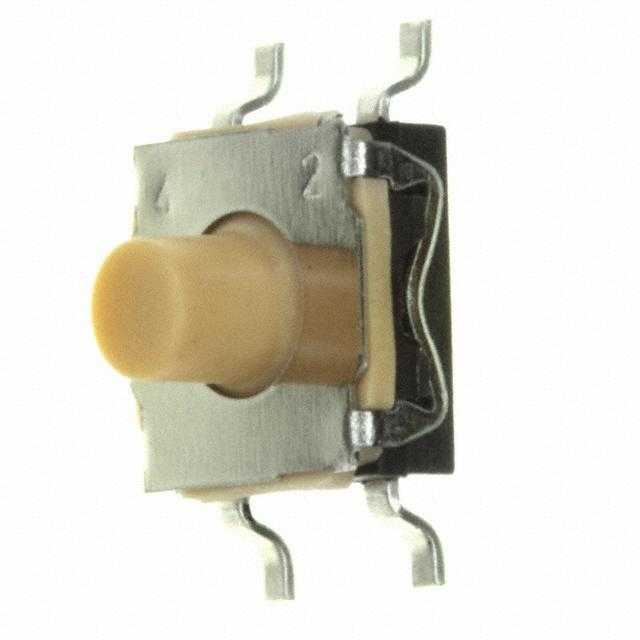

C&K 轻触开关 KSC442G 70SH LFS

KSC442G 70SH LFS概述

    # CK Switches Tactile Switches B: KSC Series 技术手册

    产品简介


    CK Switches 的KSC系列是专为表面贴装技术(SMT)设计的密封轻触开关。这款轻触开关具有多种高度选项,适合多种应用场合,如汽车、医疗仪器、工业电子设备以及网络基础设施和IT设备等。KSC系列采用了先进的防水防尘技术,使其能够在各种恶劣环境下稳定运行。

    技术参数


    - 产品型号: KSC1, KSC2, KSC3, KSC4, KSC5, KSC6, KSC7, KSC8, KSC9, KSC10
    - 封装方式: Tape and Reel
    - 尺寸: 见附图
    - 操作温度范围: -40°C 至 85°C(银质),-40°C 至 125°C(金质)
    - 储存温度范围: -55°C 至 85°C(银质),-55°C 至 125°C(金质)
    - 电气特性:
    - 最大功率: 1VA(银质),0.2VA(金质)
    - 最大电压: 32VDC(银质),32VDC(金质)
    - 最小电压: 20mV(银质),20mV(金质)
    - 最大电流: 50mA(银质),10mA(金质)
    - 最小电流: 1mA(银质),0.1mA(金质)
    - 接触电阻: ≤100mΩ
    - 绝缘电阻: ≥10MΩ
    - 密封等级: IP67(KSC1-KSC4, KSC6-KSC10),IP50(KSC5)
    - 焊接工艺: 银或金镀镍屏障,适合回流焊工艺,焊接时间≤5秒

    产品特点和优势


    KSC系列轻触开关具有以下显著特点和优势:
    - 正向触觉反馈: 用户可感受到明显的按压反馈,提升用户体验。
    - 多种端子类型: 支持J弯脚和鸥翼式(Gullwing)端子,适用于不同需求的应用。
    - 多种高度选择: 提供从2.5mm到7.7mm的高度选择,满足不同安装空间要求。
    - 防护等级高: 达到IP67防护等级(除了KSC5为IP50),适用于恶劣的工作环境。

    应用案例和使用建议


    KSC系列轻触开关在多个领域都有广泛应用,例如:
    - 汽车行业: 汽车仪表盘上的按钮,需要耐久性和防水性。
    - 医疗设备: 医疗仪器中的开关,对安全性和稳定性有较高要求。
    - 工业控制: 工业自动化设备中的控制开关,要求频繁操作且可靠。
    使用建议:
    - 在设计电路时,确保输入电压和电流不超过产品规定的最大值。
    - 确保适当的清洁过程,以避免影响开关的使用寿命。
    - 使用时注意按压力度,过大的按压力度可能导致开关损坏。

    兼容性和支持


    KSC系列轻触开关与其他电子元件兼容良好,适合多种焊接工艺,包括回流焊。厂商提供技术支持和售后服务,客户可以联系客服获取详细的规格包和技术文档。

    常见问题与解决方案


    - Q: 开关出现接触不良现象怎么办?
    - A: 检查焊接质量,确保焊接温度和时间符合规范;清理接触点,去除氧化层。

    - Q: 如何正确处理静电放电?
    - A: 在处理开关前进行静电放电处理,保持工作环境清洁并使用防静电工具。

    总结和推荐


    综上所述,CK Switches的KSC系列轻触开关凭借其可靠的性能和多样化的特点,在多种应用场合中表现出色。它不仅能够满足汽车、医疗和工业领域的严格要求,还具备良好的防水防尘能力,是一款值得推荐的产品。然而,对于那些对质量和安全性有极高要求的应用场合,如汽车和医疗系统,建议联系客服以获取更详细的技术规范包。

KSC442G 70SH LFS参数

参数
执行器行程 750μm
机械寿命 1000000Cycles
操作力 4N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 -
电压额定值 32V(DC)
执行器高度 5.2mm
长*宽*高 6.2mm*6.2mm*5.2mm
通用封装 SMD
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

KSC442G 70SH LFS厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

KSC442G 70SH LFS数据手册

厂牌 PDF简要描述 下载
C&K 轻触开关 C&K KSC442G 70SH LFS KSC442G 70SH LFS数据手册

KSC442G 70SH LFS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.6617 ¥ 5.5384
10+ $ 0.6141 ¥ 5.14
100+ $ 0.5346 ¥ 4.4747
250+ $ 0.491 ¥ 4.1099
500+ $ 0.4679 ¥ 3.9167
库存: 352
起订量: 1 增量: 0
