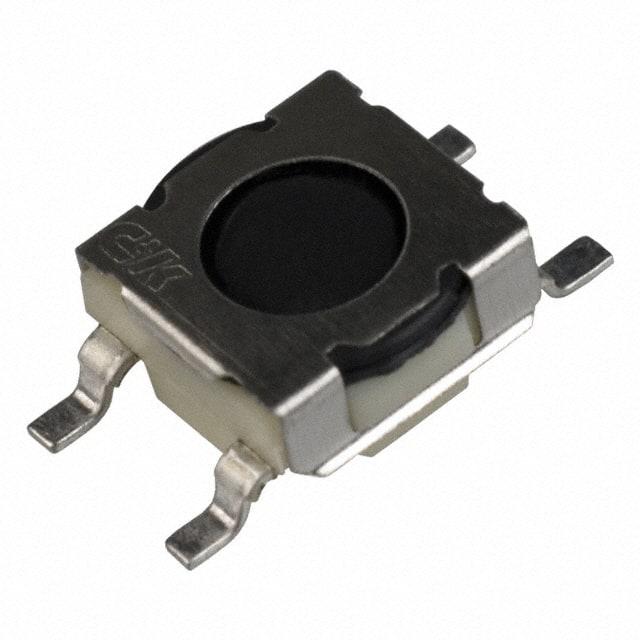

KT11B0SM34 LFS

产品分类: 轻触开关
厂牌: C&K
产品描述: C & K 轻触开关, 表面贴装接端, 尺寸 6.4 x 6.6mm, 表面, 单刀单掷
供应商型号: 3464294
供应商: element14
标准整包数: 1

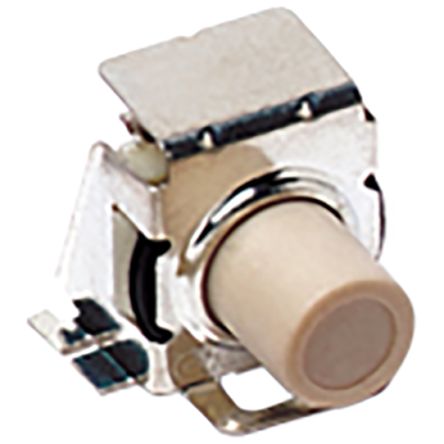

C&K 轻触开关 KT11B0SM34 LFS

KT11B0SM34 LFS概述

    CK Switches KT Series Tactile Switch 技术手册

    1. 产品简介


    CK Switches KT系列是一种全表面贴装(SMT)顶部和侧面触发的密封型轻触开关。此系列具有多种按钮样式和颜色,适用于各种应用领域,如电信、计算机产品、仪器仪表及电源供应系统。

    2. 技术参数


    | 参数 | 描述 |

    | 触点排列 | 单极单掷(SPST),常开(N.O.) |
    | 终端类型 | 全表面贴装(SMT)终端 |
    | 额定电压电流 | 最大 32V AC 或 DC,最大 1.0VA |
    | 电气寿命 | 100,000次开关循环 |
    | 绝缘电阻 | 最小 10^9 Ω |
    | 接触电阻 | 初始值低于50mΩ |
    | 密封等级 | IP57防护等级 |
    | 操作温度范围 | Ag版本:-40°C至90°C;Au版本:-40°C至125°C |

    3. 产品特点和优势


    - 全表面贴装设计:方便自动贴装。
    - 顶部和侧面触发:灵活的触发方式。
    - 高剪切力:增强可靠性。
    - 可选橡胶或硬塑料按钮:适应不同应用场景。
    - RoHS合规:符合环保标准。

    4. 应用案例和使用建议


    KT系列开关广泛应用于计算机、电信设备、电源管理系统等领域。根据手册提供的数据,这种开关特别适合在需要频繁触发的场合使用。为了提高耐用性和使用寿命,建议定期检查和维护连接部分。

    5. 兼容性和支持


    该产品与其他SMT兼容,可以在标准电路板上安装。制造商提供了详细的文档和技术支持,以帮助客户进行安装和调试。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关反应迟钝 | 检查接触部分是否脏污,必要时进行清洁。 |
    | 寿命低于预期 | 确认工作条件是否在指定范围内,如超过规定范围可能导致寿命缩短。 |

    7. 总结和推荐


    总体来说,CK Switches KT系列是一种高性能、多功能且易于使用的轻触开关。其广泛的兼容性和耐用性使其成为各种电子设备的理想选择。强烈推荐用于需要高可靠性和稳定性的应用场合。

KT11B0SM34 LFS参数

参数
执行器高度 3mm
执行器行程 -
机械寿命 100000Cycles
操作力 3N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 -
电压额定值 32V(DC)
长*宽*高 6.38mm*6.22mm*3mm
通用封装 SMD
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

KT11B0SM34 LFS厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

KT11B0SM34 LFS数据手册

厂牌 PDF简要描述 下载
C&K 轻触开关 C&K KT11B0SM34 LFS KT11B0SM34 LFS数据手册

KT11B0SM34 LFS封装设计

查看详情并下载
Symbol
Footprint
3D Model
