首页  >  产品百科  >  KSC341J LFS

KSC341J LFS

产品分类: 轻触开关
厂牌: C&K
产品描述: C & K 轻触开关, J 形弯曲接端, 尺寸 6.2 x 3.5 x 3.5mm, 表面, 单刀单掷
供应商型号: CSJ-ST64103665
供应商: 海外现货
标准整包数: 1

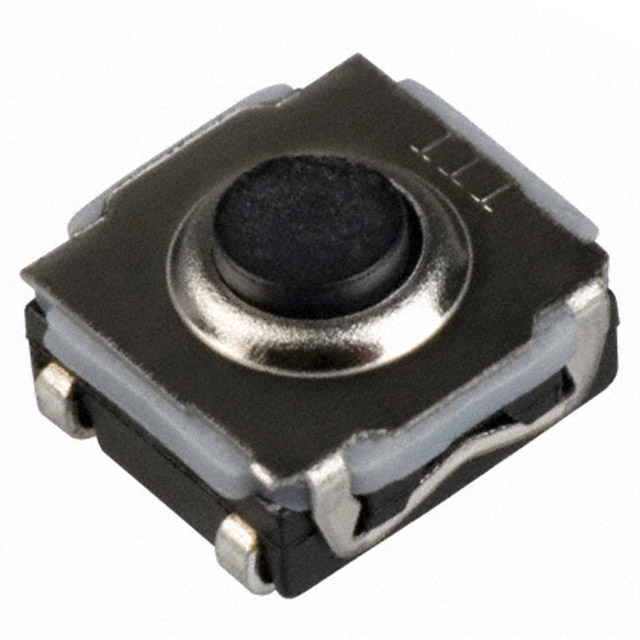

C&K 轻触开关 KSC341J LFS

KSC341J LFS概述

    # CKSwitches KSC Series Sealed Tact Switches

    产品简介


    CKSwitches的KSC系列密封式轻触开关专为表面贴装(SMT)设计。这些开关广泛应用于汽车、医疗设备、工业电子、网络基础设施和IT系统等领域。KSC系列具有防尘防水的特性,可提供多种高度选择,并支持J弯脚和鸥翼脚类型,方便不同安装需求。

    技术参数


    - 开关类型: 按下复位型
    - 接触布局: 单常开触点(SPST)
    - 终端类型: J弯脚和鸥翼脚(适用于SMT)
    - 防护等级: IP67(除KSC5为IP50)
    - 操作温度范围: -40℃至85℃(银)、-40℃至125℃(金)
    - 存储温度范围: -55℃至85℃(银)、-55℃至125℃(金)
    - 额定电压: 最大32VDC
    - 最大电流: 50mA(银)、10mA(金)
    - 最大功率: 1VA(银)、0.2VA(金)
    - 击穿电压: ≥250Vrms
    - 接触电阻: ≤100mΩ
    - 绝缘电阻: ≥1GΩ(初始测量)、≥10MΩ(湿热后)

    产品特点和优势


    KSC系列密封轻触开关具备以下几个显著优势:
    - 正反馈触感: 提供明确的操作反馈。
    - 多种高度选项: 可适应不同的机械装配要求。
    - 高防护等级: 达到IP67标准,能有效防止灰尘和水的侵入。
    - 长寿命: 经过严格测试,确保长时间稳定运行。
    - 兼容性强: 支持J弯脚和鸥翼脚,便于表面贴装。

    应用案例和使用建议


    KSC系列开关因其出色的防护能力和广泛的工作温度范围,在多个行业均有广泛应用:
    - 汽车领域: 常用于汽车内部部件如换挡拨片、方向盘、车窗升降机、座椅调节模块及行李箱和门把手模块。
    - 医疗设备: 适用于医疗仪器的前部面板和仪器面板。
    - 工业电子: 广泛应用于各种工业电子设备的控制面板。
    使用建议:
    为了确保最佳性能,建议在安装时遵循正确的焊接工艺,并使用适合的清洗方法。对于需要承受重负载的应用场合,可以选择具有更强过载保护功能的型号,例如CKSwitches的OF系列。

    兼容性和支持


    KSC系列密封轻触开关支持J弯脚和鸥翼脚两种终端类型,并且与标准的电子制造设备兼容。供应商提供技术支持和售后服务,以确保客户在使用过程中得到充分的支持。

    常见问题与解决方案


    - Q:如何清洁焊接后的开关?
    - A:根据典型洗涤过程进行清洁,使用适当的激活焊剂并避免使用强酸碱溶剂。

    - Q:焊接过程中如何避免损伤?
    - A:确保焊接时间不超过5秒,建议使用双波峰焊接机处理垂直版本,采用无铅回流焊工艺,符合IEC 61760-1标准。

    总结和推荐


    CKSwitches KSC系列密封轻触开关以其高可靠性、长寿命和广泛的适用性成为众多应用领域的理想选择。无论是汽车内饰还是工业控制面板,这些开关都能提供卓越的性能和耐用性。强烈推荐给需要高性能轻触开关的应用项目。如果您有任何特殊需求或疑问,请联系CKSwitches的客户服务获取更多支持。

KSC341J LFS参数

参数
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 50mA
电压额定值 32V(DC)
执行器高度 3.5mm
执行器行程 200μm
机械寿命 300000Cycles
操作力 3N
长*宽*高 6.2mm*6.2mm*3.5mm
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

KSC341J LFS厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

KSC341J LFS数据手册

厂牌 PDF简要描述 下载
C&K 轻触开关 C&K KSC341J LFS KSC341J LFS数据手册

KSC341J LFS封装设计

查看详情并下载
Symbol
Footprint
3D Model
