KSJ0M911 80SH LFTR

产品分类: 轻触开关
厂牌: C&K
产品描述: Off-Mom SPST-NO 4N 100000Cycles 700μm 6.57mm 通孔安装 7.4mm*7.3mm*6.57mm
供应商型号:
供应商:
标准整包数: 0

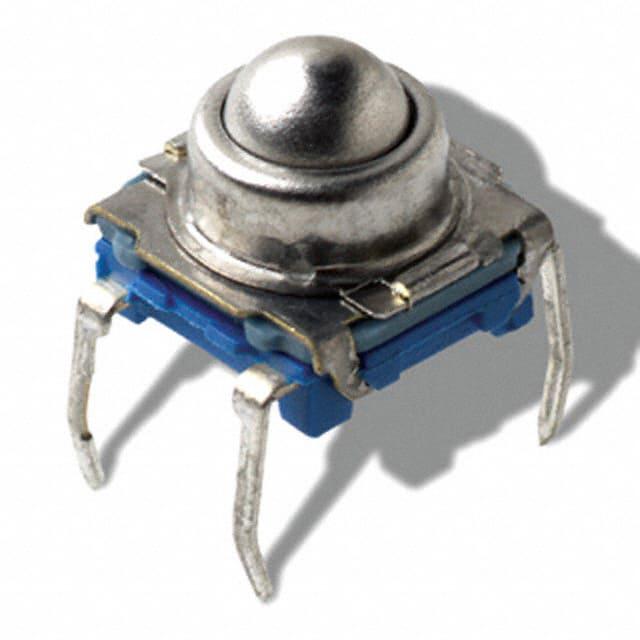

C&K 轻触开关 KSJ0M911 80SH LFTR

KSJ0M911 80SH LFTR概述

    KSJ系列球形操作触点开关技术手册

    1. 产品简介


    KSJ系列是CK公司的球形操作触点开关产品,广泛应用于汽车、起重机、铁路、工厂自动化及安全系统等领域。此系列产品采用独特的球形操作设计,使得触点能够在垂直方向上偏离中心±30°时仍能正常工作。此外,该系列产品符合RoHS标准,具备良好的环保性能,适合多种机械装置的集成。

    2. 技术参数


    - 功能: 按键式操作
    - 接触配置: 单极单掷常闭(N.O.)
    - 按钮中心间距: 最小7.62mm (0.300")
    - 端子类型: 通孔焊接引脚
    - 密封等级: IP60
    - 电气参数
    - 银材质: 最大功率1VA,最大电压32VDC,最小电压20mV,最大电流50mA,最小电流1mA
    - 金材质: 最大功率0.2VA,最大电压32VDC,最小电压20mV,最大电流10mA,最小电流1mA
    - 绝缘电阻: 100V下≥10^9Ω
    - 接触电阻: ≤100mΩ
    - 寿命: 100,000次操作
    - 机械参数
    - 操作力: 2N(200克),3N(300克)
    - 行程: ±0.5mm,±0.3mm,±0.25mm,±0.2mm

    3. 产品特点和优势


    - 球形操作: 允许操作力偏离中心±30°,增强灵活性。
    - RoHS合规: 环保材料,满足现代电子产品要求。
    - 侧向操作: 适应多种安装需求。
    - 高可靠性: 经过严格测试,确保长期稳定运行。

    4. 应用案例和使用建议


    - 汽车领域: 可用于车内按键操作,如空调控制面板。
    - 起重机: 适用于工业控制系统,确保安全可靠的操作。
    - 工厂自动化: 作为生产设备上的微动开关,提高生产效率。
    - 建议使用: 根据不同应用需求选择合适的操作力和接触材料,以确保最佳性能和寿命。

    5. 兼容性和支持


    - 兼容性: 与多种电路板兼容,但需根据具体设计选择合适的安装方式。
    - 支持: 咨询当地销售代表或客户服务获取详细的技术支持和售后服务。

    6. 常见问题与解决方案


    - 问题1: 开关无法正常触发。
    - 解决方案: 检查操作力是否在规定范围内,确认按钮中心间距符合要求。
    - 问题2: 接触电阻过高。
    - 解决方案: 更换金材质接触,减少氧化影响。
    - 问题3: 密封失效。
    - 解决方案: 检查IP等级是否匹配应用环境,必要时更换密封材料。

    7. 总结和推荐


    KSJ系列触点开关凭借其灵活的操作、良好的环保性能和高可靠性,在多种应用场合中表现出色。建议在选择时考虑具体的应用环境和需求,以获得最佳的使用体验。对于关键应用,如汽车和医疗设备,建议联系销售人员获取更详细的规格说明。

KSJ0M911 80SH LFTR参数

参数
执行器高度 6.57mm
执行器行程 700μm
机械寿命 100000Cycles
操作力 4N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 -
电压额定值 -
长*宽*高 7.4mm*7.3mm*6.57mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

KSJ0M911 80SH LFTR厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

KSJ0M911 80SH LFTR数据手册

厂牌 PDF简要描述 下载
C&K 轻触开关 C&K KSJ0M911 80SH LFTR KSJ0M911 80SH LFTR数据手册

KSJ0M911 80SH LFTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
