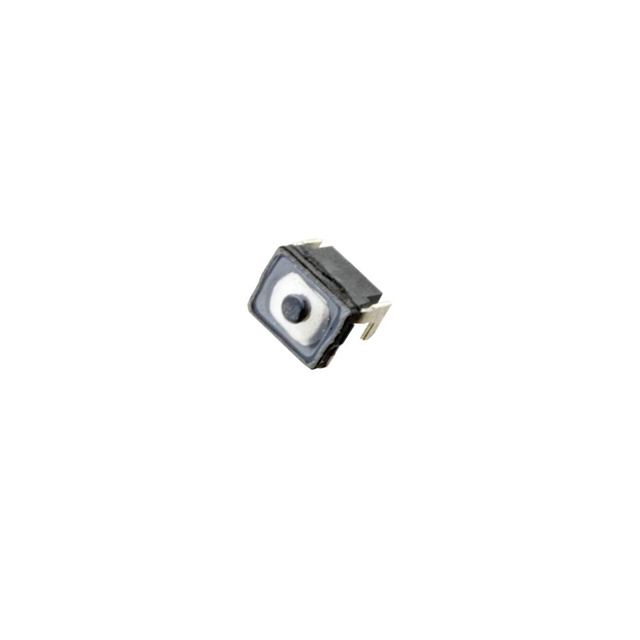

NANOT 160 AS

产品分类: 轻触开关
厂牌: C&K
产品描述: 15V(DC) Off-Mom SPST-NO 1.6N 300000Cycles 100μm SMD 贴片安装,黏合安装 2.1mm*1.65mm*550μm
供应商型号:
供应商:
标准整包数: 0
C&K 轻触开关 NANOT 160 AS

NANOT 160 AS概述

    # CK Switches NanoT 系列微动开关技术手册解读

    产品简介


    CK Switches 的 NanoT 系列微动开关是一款超小型化的触控开关,广泛应用于便携式电子产品中。此系列开关提供了多种型号选择,包括顶部按压(Top Actuated)和侧面按压(Side Actuated)两种类型,适合不同设计需求。NanoT 系列开关以紧凑的设计、高可靠性和多样化的安装方式著称,适用于助听器、耳机、运动手表以及物联网(IoT)便携设备等领域。

    技术参数


    | 参数名称 | 规格 |

    | 行程(Travel) | 0.1 mm ± 0.05 mm |
    | 工作温度范围 | -40℃ 至 +85℃ |
    | 额定电压/电流 | 15V DC / 20 mA |
    | 绝缘电阻 | ≥100 MΩ |
    | 耐压值 | 250V AC (50-60Hz,2mA,持续1分钟) |
    | 触点弹跳时间(Bounce) | ON/OFF ≤10ms |
    | 接触电阻 | ≤500 mΩ |
    | 动作力(Actuation Force) | 100gf(±30),160gf(±50),240gf(±60) |
    包装信息
    - 顶部按压版本:每卷7,500个,侧面按压版本:每卷8,000个。
    - 符合EIA RS481和IEC 2863标准,外部直径为330 mm ± 2 mm。

    产品特点和优势


    1. 超紧凑设计
    NanoT 系列是当前市场上最紧凑的微动开关之一,尤其适合空间受限的便携式设备。

    2. 灵活的安装方式
    支持插针式(PIP)或表面贴装技术(SMT)安装,适应不同的PCB布局需求。

    3. 防水防尘性能
    具备 IP67 级防护等级,可在恶劣环境中稳定运行。

    4. 长使用寿命
    标准寿命可达 200,000 至 300,000 次操作循环,满足严苛的应用要求。

    5. 集成按钮设计
    集成式触发机构减少了组装时间和成本,提升了整体可靠性。

    应用案例和使用建议


    典型应用
    - 助听器:超低功耗设计确保长期稳定性。
    - 耳机:小巧外形便于嵌入耳壳内。
    - 运动手表:IP67级防护适用于户外环境。
    - IoT 便携设备:高精度和稳定性保证用户体验。
    使用建议
    1. 在设计时需考虑周围组件的排布,避免对开关施加额外应力。
    2. 如需焊接 SMT 版本,请确保回流焊温度控制在规范范围内。
    3. 对于高频率操作场合,建议定期检测接触电阻变化。

    兼容性和支持


    NanoT 系列微动开关可与主流 PCB 和其他电子元件良好兼容。CK Switches 提供全面的技术支持和售后服务,用户可通过官网查询本地经销商联系方式,获取产品样本和专业指导。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 开关触发灵敏度不足 | 检查装配方向是否正确,调整动作力至规定范围 |
    | 寿命未达到预期 | 确认负载条件符合额定参数,避免过载 |
    | 防护性能下降 | 清洁接口并检查密封圈是否老化或损坏 |

    总结和推荐


    CK Switches 的 NanoT 系列微动开关以其卓越的小巧尺寸、优异的性能表现和广泛的适用性,在微电子领域具有显著的竞争优势。无论是助听器还是运动穿戴设备,其独特的功能都能满足高性能需求。此外,出色的可靠性及多样化选项使其成为行业内不可多得的理想选择。
    推荐指数:★★★★★(五颗星)
    对于需要高精密、小体积且具备多功能特性的设计师而言,NanoT 系列无疑是最佳之选。

NANOT 160 AS参数

参数
开关配置 SPST-NO
电流额定值 -
电压额定值 15V(DC)
执行器高度 -
执行器行程 100μm
机械寿命 300000Cycles
操作力 1.6N
开关功能 Off-Mom
长*宽*高 2.1mm*1.65mm*550μm
通用封装 SMD
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NANOT 160 AS厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

NANOT 160 AS数据手册

厂牌 PDF简要描述 下载
C&K 轻触开关 C&K NANOT 160 AS NANOT 160 AS数据手册

NANOT 160 AS封装设计

查看详情并下载
Symbol
Footprint
3D Model
