KSEK43G LFS

产品分类: 轻触开关
厂牌: C&K
产品描述: C & K 轻触开关, 翼形接端, 尺寸 6.2 x 6.2mm, 表面, 单刀单掷
供应商型号: 10B-2435308-34
供应商: 国内现货
标准整包数: 10

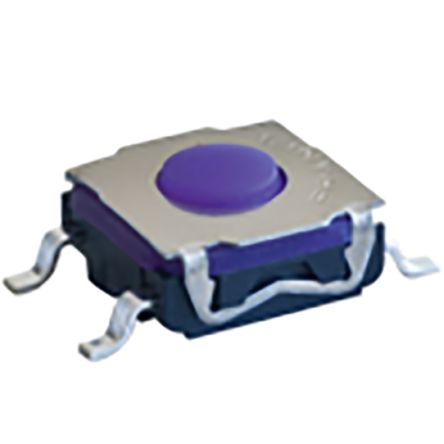

C&K 轻触开关 KSEK43G LFS

KSEK43G LFS概述

    KSE 系列低轮廓轻触开关技术手册

    产品简介


    KSE系列低轮廓轻触开关是专为需要紧凑设计和高性能的应用场合而设计的电子元器件。这类开关具备低轮廓的特点,适用于多种工业和消费类电子产品,例如智能电表、家用电器、消费电子产品、工业电子设备以及电信设备。此外,它们提供了可选的J弯和鸥翼型引脚,以便于表面贴装技术(SMT)的装配。

    技术参数


    | 参数 | KSEM31JLFS | KSEM31GLFS | KSEK43JLFS | KSEK43GLFS |

    | 操作类型 | 按钮式操作 | 按钮式操作 | 按钮式操作 | 按钮式操作 |
    | 动作形式 | 常开 | 常开 | 常开 | 常开 |
    | 接触形式 | 单极单掷 | 单极单掷 | 单极单掷 | 单极单掷 |
    | 引脚类型 | J弯型 | 鸥翼型 | J弯型 | 鸥翼型 |
    | 操作力 | 1.6±0.6N | 1.6±0.6N | 2.25±0.75N | 2.25±0.75N |
    | 操作行程 | 0.3+0.1/-0.2mm | 0.3+0.1/-0.2mm | 0.3±0.2mm | 0.3±0.2mm |
    | 寿命 | 300,000次 |
    电气特性:
    - 最大功率:1VA
    - 最小/最大电压:20mV/32VDC
    - 最小/最大电流:1mA/50mA
    - 绝缘强度:≥250V(50Hz,1分钟)
    - 接触电阻:≤100mΩ
    - 绝缘电阻:≥109Ω
    - 触点反弹时间:≤1ms
    环境条件:
    - 工作温度范围:-40℃至85℃
    - 存储温度范围:-55℃至85℃

    产品特点和优势


    KSE系列低轮廓轻触开关的主要特点包括:
    - 低轮廓设计:适合紧凑的设计需求。
    - 成本效益高:适合大规模生产应用。
    - 可选引脚类型:提供J弯和鸥翼两种类型以适应不同的装配要求。
    - 防水等级:达到IP67标准。
    - 表面贴装技术兼容性:便于自动化生产线上的安装。

    应用案例和使用建议


    典型应用包括智能电表、家用电器、消费电子和工业电子产品等。对于这些应用,可以考虑以下建议:
    - 在设计电路板时,确保有足够的空间以满足不同高度(3.1mm或4.3mm)的要求。
    - 对于需要频繁操作的应用,选择较高操作力(2.25N)的产品可能更耐用。

    兼容性和支持


    KSE系列低轮廓轻触开关适合与多种电子设备兼容,特别是在遵循标准焊接工艺的情况下。公司提供了红外回流焊的建议,以符合IEC 61760-1标准。此外,还可以通过邮件或电话获得技术支持和服务。

    常见问题与解决方案


    常见问题及解决方案包括:
    - 问题:开关出现接触不良。解决方案:检查焊接质量并确认是否符合规定的焊接参数。
    - 问题:产品手感变化。解决方案:了解具体应用需求,若需定制手感,建议选用KSC系列。

    总结和推荐


    总体来看,KSE系列低轮廓轻触开关凭借其紧凑的设计、高性价比和广泛的应用场景,在许多领域具有明显的优势。虽然它可能不适用于航空航天或汽车等对性能要求较高的行业,但在多数通用电子产品中表现出色。强烈推荐那些寻求高效能且成本效益高的开关解决方案的工程师和技术人员考虑使用KSE系列。

KSEK43G LFS参数

参数
执行器高度 -
执行器行程 300μm
机械寿命 300000Cycles
操作力 2.25N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 50mA
电压额定值 32V(DC)
长*宽*高 6.2mm*6.2mm*4.3mm
通用封装 SMD
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

KSEK43G LFS厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

KSEK43G LFS数据手册

厂牌 PDF简要描述 下载
C&K 轻触开关 C&K KSEK43G LFS KSEK43G LFS数据手册

KSEK43G LFS封装设计

查看详情并下载
Symbol
Footprint
3D Model
