JN2AS10ML2-R

产品分类: 圆形连接器
产品描述: Male Pins,Push-Twist,Receptacle 焊盘 10pin Zinc Alloy 3A 金 黑色 法兰安装,面板安装
供应商型号: TS-JN2AS10ML2-R
供应商: 海外现货
标准整包数: 1

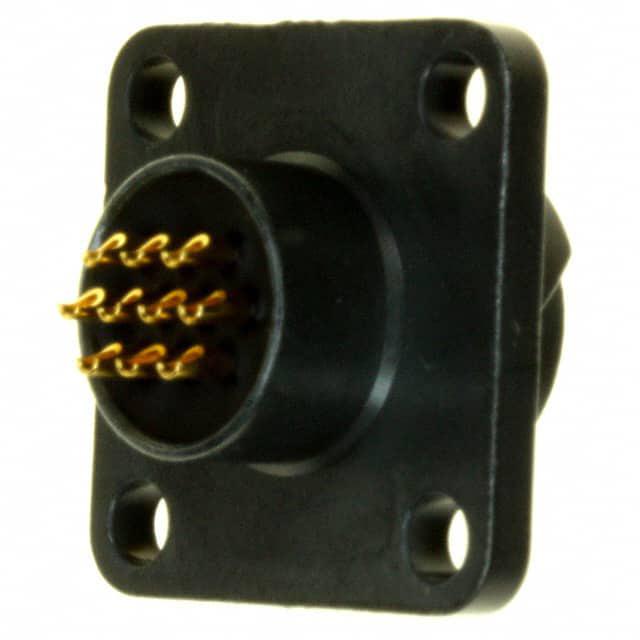

JAPAN AVIATION ELECTRONICS 圆形连接器 JN2AS10ML2-R

JN2AS10ML2-R概述

    小型防水圆形连接器:JN1/JN2 系列

    产品简介


    JN1/JN2 系列是由日本航空电子工业株式会社(JAE)开发的小型防水圆形连接器。这一系列连接器专为工业设备设计,具备防尘防水等级 IP67,并且配备了单触锁定机制。根据不同的需求,JN1/JN2 系列提供两种类型的连接器,一种是全塑料材质的 JN1 型号,另一种则是部分金属加强的耐用型 JN2 型号。JN2 的 4 针型号还通过了 TÜV 认证。

    技术参数


    | 参数 | JN1 10 针 | JN2 10 针 | JN1 4 针 | JN2 4 针 |

    | 接触点数 | 10 | 10 | 4 | 4 |
    | 额定电流 | 3A/pin (22 AWG) | 5A/pin (20 AWG) | 3A/pin (22 AWG) | 5A/pin (20 AWG) |
    | 额定电压 | 200VAC | 400VAC (污染等级 2,过电压类别 3) | 200VAC | 200VAC |
    | 耐电压 | 900VAC/min | 2000VAC/min | 900VAC/min | 2000VAC/min |
    | 绝缘电阻 | 1000MΩ (DC500V) | 1000MΩ (DC500V) | 1000MΩ (DC500V) | 1000MΩ (DC500V) |
    | 防水等级 | IP67 | IP67 | IP67 | IP67 |
    | 气密性 | 2.9 x 10^4 Pa/min (无泄漏) | 2.9 x 10^4 Pa/min (无泄漏) | 2.9 x 10^4 Pa/min (无泄漏) | 2.9 x 10^4 Pa/min (无泄漏) |
    | 工作温度 | -20°C 至 +125°C | -20°C 至 +100°C | -20°C 至 +125°C | -20°C 至 +100°C |

    产品特点和优势


    - 高防水等级:IP67 防水防尘,适用于苛刻的工业环境。
    - 易于安装:采用推扭式锁定机制,安装便捷,确保连接稳固。
    - 坚固耐用:JN2 型号的部分金属加强设计,使其具备更高的机械强度和抗振性能。
    - 多种接触点选项:提供 4 针和 10 针型号,适应不同应用需求。
    - 认证:JN2 4 针型号通过 TÜV 认证,确保高标准的质量控制。

    应用案例和使用建议


    - 工业自动化设备:适合用于工厂自动化系统中的数据传输和信号传递。
    - 交通运输设备:可用于列车控制系统和交通灯控制系统,确保数据传输的可靠性。
    - 电力设备:用于电力系统中的监测和控制装置,需配备保护电路以确保安全。
    使用建议:
    - 为了确保连接器的长期稳定运行,建议定期检查接头的密封性和紧固情况。
    - 在恶劣环境下使用时,考虑增加额外的防护措施,如外部防护罩。

    兼容性和支持


    JN1 和 JN2 系列的连接器使用相同的接触端子,可以互相兼容。此外,JAE 提供详尽的技术手册和使用指南,确保用户能够正确安装和维护这些连接器。对于工具和连接技术方面的需求,用户可以联系 JAE 获取支持。

    常见问题与解决方案


    1. 问题:如何确保连接器的防水性能?
    - 解答:确保所有接口都已正确安装并紧固到位,检查密封圈是否完整无损。
    2. 问题:连接器的耐温范围是多少?
    - 解答:JN1 系列的耐温范围为 -20°C 至 +125°C,JN2 系列为 -20°C 至 +100°C。

    总结和推荐


    JN1/JN2 系列连接器以其坚固耐用、防水防尘的特性,在工业设备中表现出色。其多样的接触点配置和高可靠性使得它非常适合于各种复杂和苛刻的应用环境。无论是工业自动化还是交通运输领域,这款连接器都能发挥重要作用。强烈推荐在需要高性能连接器的项目中使用 JN1/JN2 系列。

JN2AS10ML2-R参数

参数
类型 Male Pins,Push-Twist,Receptacle
颜色 黑色
端接 焊盘
额定电流 3A
外壳材料 Zinc Alloy
针脚数 10pin
触头镀层 - 配接
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 袋装

JN2AS10ML2-R厂商介绍

Japan Electronics Industry株式会社(日本**电子工业株式会社),是一家日本的**电子设备制造商,专注于为**领域提供先进的电子系统和解决方案。该公司的产品主要分为以下几个分类:

1. 飞行控制系统:包括飞行控制计算机、自动驾驶仪等,用于确保**的稳定飞行和自动导航。

2. 通信导航系统:涉及无线电通信设备、导航系统等,帮助**在复杂的空中交通中保持正确的航向。

3. **电子设备:包括飞行数据记录器(黑匣子)、显示系统等,提供飞行信息和数据记录。

4. **照明系统:为**内外提供照明,包括驾驶舱照明、外部信号灯等。

5. **电子组件:生产各种电子组件,如传感器、显示器等,用于**的各个系统。

Japan Electronics的优势在于:

- 技术领先:拥有先进的**电子技术,不断研发创新产品。
- 质量可靠:产品经过严格的质量控制,确保在极端环境下的稳定性和可靠性。
- 定制服务:能够根据客户需求提供定制化的解决方案。
- 全球合作:与全球多家**公司和制造商建立了合作关系,拥有广泛的市场网络。

JN2AS10ML2-R数据手册

厂牌 PDF简要描述 下载
JAPAN AVIATION ELECTRONICS 圆形连接器 JAPAN AVIATION ELECTRONICS JN2AS10ML2-R JN2AS10ML2-R数据手册

JN2AS10ML2-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
