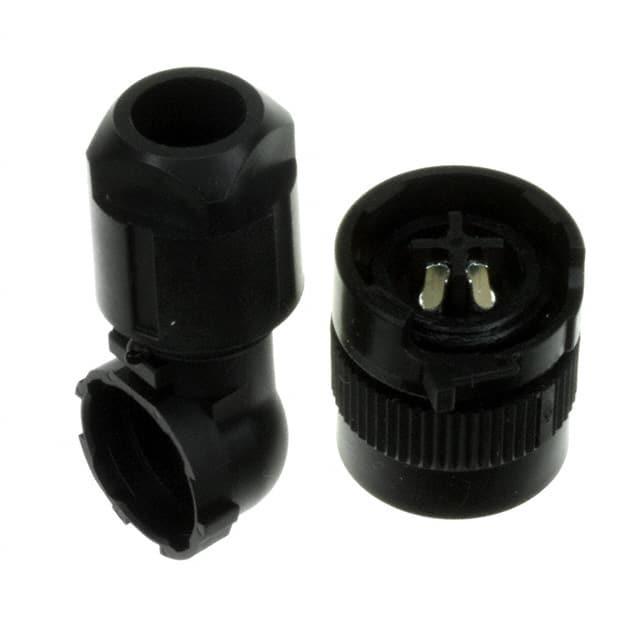

JN1FS04FK1

产品分类: 圆形连接器
产品描述: Female Sockets,Plug,Push-Twist 焊盘 4pin Synthetic Resin 5A 银 黑色 导线安装,自由悬挂,通孔安装
供应商型号: TS-JN1FS04FK1
供应商: 海外现货
标准整包数: 1

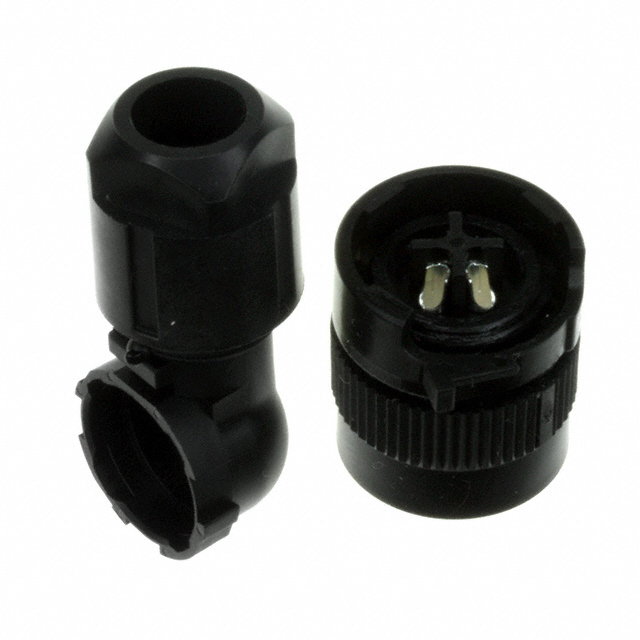

JAPAN AVIATION ELECTRONICS 圆形连接器 JN1FS04FK1

JN1FS04FK1概述

    JN1/JN2 系列小型防水圆形连接器

    产品简介


    JN1/JN2 系列是日本航空电子工业株式会社(Japan Aviation Electronics Industry)设计的防水圆形连接器,适用于工业设备接口。此系列包括全塑料型(JN1)和部分金属增强型(JN2),旨在提供紧凑且适用范围广泛的电子设备连接方案。JN2 型的4-接触插件通过了 TÜV 认证,适用于更严苛的应用环境。

    技术参数


    | 参数 | JN1 | JN2 |
    |
    | 接触点数 | 10位置 | 4位置 |
    | 额定电流 | 3A/针 | 5A/针 |
    | 额定电压 | 200VAC | 400VAC |
    | 耐压等级 | 900VAC | 2000VAC |
    | 绝缘电阻 | ≥1000MΩ | ≥1000MΩ |
    | 防水等级 | IP67 | IP67 |
    | 密封性 | 2.9×10⁴ Pa | 2.9×10⁴ Pa |
    | 工作温度范围 | -20°C到+125°C | -20°C到+100°C |

    产品特点和优势


    1. 一体式轻量化设计:JN1 系列采用全塑料结构,确保轻量化。
    2. 快速锁定机制:使用一键式旋转锁定机制,实现便捷而稳固的连接。
    3. 多种接线方式:支持焊接和压接两种方式,适用于不同电缆直径的连接。
    4. 卓越的环境适应性:IP67防护等级,具备防尘防水功能,能够在振动和油污环境下可靠工作。
    5. 高耐用性:500次插拔循环的高耐久性。
    6. 符合RoHS标准:无铅环保材料,安全可靠。

    应用案例和使用建议


    - 应用案例:JN1/JN2 系列连接器常用于工业自动化、机械设备、电信设备等领域。例如,在工业机器人控制系统中,JN2 系列因其较高的额定电流和抗振能力被广泛选用。
    - 使用建议:对于需要高度可靠的系统,建议进行冗余电路设计。针对特定应用场景,如车载系统或医疗设备,建议咨询销售团队以获取定制化支持。

    兼容性和支持


    - 兼容性:JN1 和 JN2 系列产品之间具备良好的互换性,可应用于同一系列的不同型号设备。
    - 技术支持:提供详细的手册和安装指南,同时销售团队可以为用户提供全面的技术支持和咨询服务。

    常见问题与解决方案


    - 问题一:如何进行电缆连接?
    - 解决方案:参考手册中的步骤,使用压接工具进行压接,或者选择适当的焊接工具进行焊接。

    - 问题二:如何拆卸接触点?
    - 解决方案:使用联系人提取工具(ET-JN1),按照手册中的指导操作。

    总结和推荐


    JN1/JN2 系列连接器以其轻量化设计、出色的密封性能和高可靠性,成为工业和商业应用的理想选择。其广泛的适用范围和高性能指标使其在市场上具有很强的竞争优势。强烈推荐给需要高性能防水连接器的项目和客户。

JN1FS04FK1参数

参数
端接 焊盘
额定电流 5A
外壳材料 Synthetic Resin
针脚数 4pin
触头镀层 - 配接
类型 Female Sockets,Plug,Push-Twist
颜色 黑色
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 托盘

JN1FS04FK1厂商介绍

Japan Electronics Industry株式会社(日本**电子工业株式会社),是一家日本的**电子设备制造商,专注于为**领域提供先进的电子系统和解决方案。该公司的产品主要分为以下几个分类:

1. 飞行控制系统:包括飞行控制计算机、自动驾驶仪等,用于确保**的稳定飞行和自动导航。

2. 通信导航系统:涉及无线电通信设备、导航系统等,帮助**在复杂的空中交通中保持正确的航向。

3. **电子设备:包括飞行数据记录器(黑匣子)、显示系统等,提供飞行信息和数据记录。

4. **照明系统:为**内外提供照明,包括驾驶舱照明、外部信号灯等。

5. **电子组件:生产各种电子组件,如传感器、显示器等,用于**的各个系统。

Japan Electronics的优势在于:

- 技术领先:拥有先进的**电子技术,不断研发创新产品。
- 质量可靠:产品经过严格的质量控制,确保在极端环境下的稳定性和可靠性。
- 定制服务:能够根据客户需求提供定制化的解决方案。
- 全球合作:与全球多家**公司和制造商建立了合作关系,拥有广泛的市场网络。

JN1FS04FK1数据手册

厂牌 PDF简要描述 下载
JAPAN AVIATION ELECTRONICS 圆形连接器 JAPAN AVIATION ELECTRONICS JN1FS04FK1 JN1FS04FK1数据手册

JN1FS04FK1封装设计

查看详情并下载
Symbol
Footprint
3D Model
