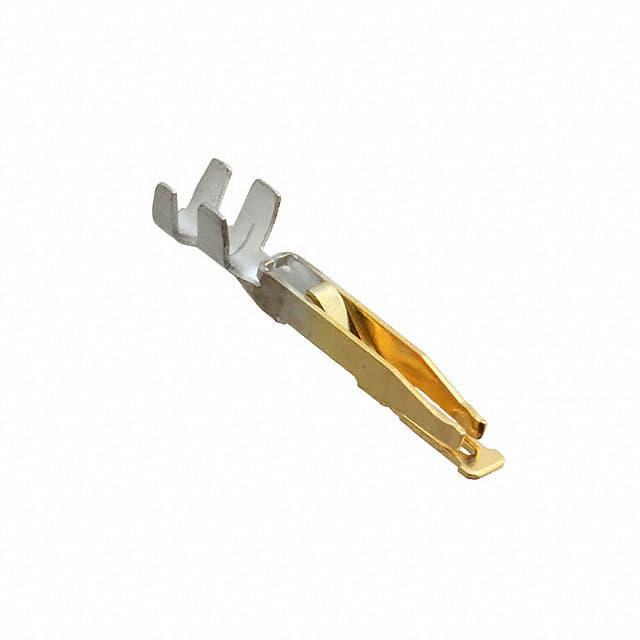

JN1-22-20S-R-PKG100

产品分类: 圆形连接器
产品描述: 信号,冲压型 3A 压入式
供应商型号: 656-JN12220SRPKG100
供应商: Mouser
标准整包数: 1
JAPAN AVIATION ELECTRONICS 圆形连接器 JN1-22-20S-R-PKG100

JN1-22-20S-R-PKG100概述


    产品简介


    JN1/JN2系列小型圆形连接器是专为工业设备设计的一款防水圆形连接器。JN1系列采用全塑料材料,而JN2系列则部分采用了金属增强,使其具有更高的强度。这两种型号均设计紧凑,适用于各种电子设备。JN2系列中的四针连接器已获得TUV认证。这些连接器主要用于工业控制、通信设备、自动化系统等领域。

    技术参数


    | 参数 | JN1 | JN2 |
    |
    | 接触数 | 10位 | 4位 |
    | 额定电流 | 3A/位(22号接触) | 5A/位(20号接触) |
    | 额定电压 | 200VAC | 200VAC |
    | 耐电压 | 900VAC/min | 2000VAC/min |
    | 绝缘电阻 | ≥1000MΩ | ≥1000MΩ |
    | 防水等级 | IP67 | IP67 |
    | 气密性 | 2.9 x 10^4 Pa/min 无泄漏 | 2.9 x 10^4 Pa/min 无泄漏 |
    | 工作温度范围 | -20°C ~ +125°C | -20°C ~ +125°C |

    产品特点和优势


    - 全塑料轻便设计:JN1系列采用全塑料材料,使得连接器整体重量较轻。
    - 简单可靠的对接方式:通过推拉式锁定机制实现快速而安全的对接。
    - 不同系列的终端规格不同:JN1和JN2系列插针和插座的终端规格不同,具体请参考相应的产品规格书。
    - 可选配接地外壳:对于JN2系列4针的插头,外壳未包含接地结构,需要单独接地。
    - 多种安装选项:JN1系列提供直插式和角度式两种插头,可以旋转90度以调整电缆方向。JN2系列提供面板安装插头和直插式插头。

    应用案例和使用建议


    应用案例:
    - 工业控制设备:适用于各种工业自动化设备的信号传输。
    - 电信设备:广泛用于通信设备的接口连接,如手机基站和无线路由器。
    - 测量仪器:可用于测量仪器的数据传输,确保数据的准确性。
    使用建议:
    - 在极端环境下使用时,建议对连接器进行额外的保护措施,如使用防水套。
    - 对于高可靠性要求的应用场合,优先选择JN2系列以获得更好的机械强度和抗振动性能。
    - 确保按照正确的规格选择线缆尺寸,以保证连接器的可靠性和稳定性。

    兼容性和支持


    JN1和JN2系列之间的连接器组件可以通用,如插针和插座。此外,JAE还提供了专门的接线工具,例如CT150-2-JN1-D,适用于JN1系列的不同线缆直径。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插针和插座无法完全对接 | 确保对接前清洁插针和插座,且没有异物阻塞。 |
    | 连接器的防水性能不佳 | 检查防水圈是否正确安装,并确保达到IP67标准。 |
    | 插针和插座之间的接触电阻过高 | 确保插针和插座正确安装,且接触表面无氧化。 |
    | 连接器无法耐受高温环境 | 确认使用符合工作温度范围的线缆和配件。 |

    总结和推荐


    JN1/JN2系列小型圆形连接器在工业设备中的应用非常广泛,特别是其优异的防水性能和耐温能力,使其在恶劣环境下仍能稳定工作。无论是JN1系列还是JN2系列,都具备出色的可靠性和耐用性。推荐使用JN2系列连接器应用于对强度和防护有较高要求的应用场合。如果您需要更高可靠性的应用,建议联系销售人员以获取更详细的指导和支持。

JN1-22-20S-R-PKG100参数

参数
类型 信号,冲压型
颜色 -
端接 -
额定电流 3A
外壳材料 -
针脚数 -
触头镀层 - 配接 -
安装方式 压入式
零件状态 在售
包装方式 盒装,散装
