JN1FS10SL2

产品分类: 圆形连接器
产品描述: Plug Housing,Push-Twist 10pin Synthetic Resin 3A 导线安装,自由悬挂,通孔安装
供应商型号: TS-JN1FS10SL2
供应商: 海外现货
标准整包数: 1

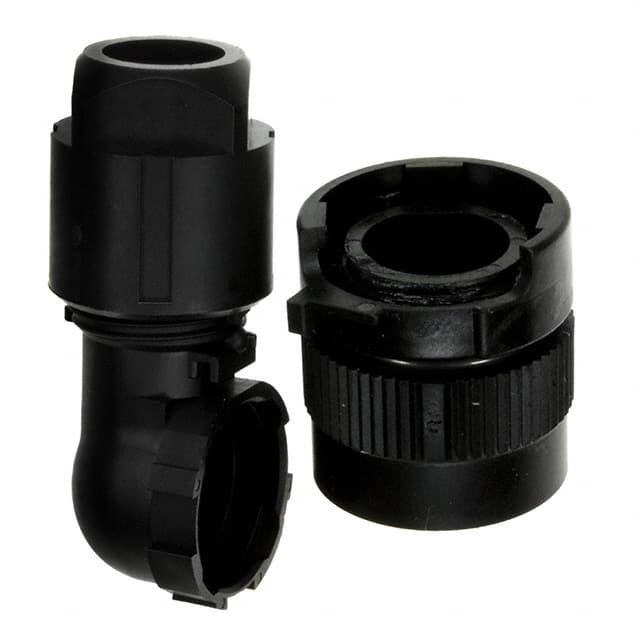

JAPAN AVIATION ELECTRONICS 圆形连接器 JN1FS10SL2

JN1FS10SL2概述

    JN1/JN2系列小型防水圆形连接器技术手册

    1. 产品简介


    JN1/JN2系列是一款专为工业设备设计的小型防水圆形连接器,采用了一次锁定机制。JN1系列全部由塑料制成,而JN2系列则部分采用了金属材料增强其坚固性。两款系列的设计紧凑,适用于多种电子设备。JN2系列的四触点连接器已通过TÜV认证(专利及外观设计申请中)。

    2. 技术参数


    | 规格 | JN1 | JN2 |
    |
    | 触点数量 | 10 | 4 |
    | 额定电流 | 3A/针 (#22线规) | 5A/针 (#20线规) |
    | 额定电压 | 200VAC | 400VAC |
    | 耐电压 | 900VAC/min | 2000VAC/min |
    | 绝缘电阻 | ≥1000MΩ(DC500V激励) | ≥1000MΩ(DC500V激励) |
    | 防水等级 | IP67 | IP67 |
    | 密封性 | 2.9×10^4 Pa/min 无泄漏 | 2.9×10^4 Pa/min 无泄漏 |
    | 工作温度范围 | -20°C 到 +125°C | -20°C 到 +100°C |

    3. 产品特点和优势


    - JN1系列:采用轻量全塑料结构,通过旋转式锁定机制实现快速、安全的连接。
    - JN2系列:部分外壳强化,强度比JN1系列提升三倍。此外,具有振动和油渍抵抗性能。
    - 配备了多种防水盖和电缆连接方式,可满足不同应用场景的需求。
    - 具有良好的环境适应能力,适合在多种工业环境下使用。
    - 通过TÜV认证的四触点版本,确保了更高的可靠性和安全性。

    4. 应用案例和使用建议


    - 应用案例:广泛应用于计算机、办公设备、电信设备、测量仪器、家用电器、工厂自动化设备等领域。
    - 使用建议:建议在安装时考虑使用导管固定以增加稳定性,避免在高震动或恶劣环境中因外力导致松动或损坏。同时,确保使用合适的压接工具进行安装以保证密封性。

    5. 兼容性和支持


    - 兼容性:JN1系列与JN2系列可以互相匹配使用,但由于JN2部分材质更坚固,故更适合需要更高机械强度的应用场景。
    - 支持和服务:JAE公司提供了详细的安装和使用手册,以及相应的联系信息和技术支持服务。对于特殊需求,用户可以咨询JAE的销售团队。

    6. 常见问题与解决方案


    - 问题:连接器如何拆卸?
    解答:可以使用接触提取工具ET-JN1进行操作,具体步骤请参考连接器处理指南。
    - 问题:更换新工具后连接器不工作怎么办?
    解答:请确认所使用的工具型号是否符合新模型的要求,检查压接部位是否有不良现象,如有必要,请再次使用正确的工具重新压接。

    7. 总结和推荐


    JN1/JN2系列连接器凭借其出色的防水、防尘和抗振动性能,在多个领域内都表现出色。特别是JN2系列在坚固性方面的提升,使其更加适用于苛刻的工作环境。因此,如果您的应用场合对连接器的可靠性要求较高,那么这款产品将是一个理想的选择。

JN1FS10SL2参数

参数
针脚数 10pin
触头镀层 - 配接 -
类型 Plug Housing,Push-Twist
颜色 -
端接 -
额定电流 3A
外壳材料 Synthetic Resin
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,托盘

JN1FS10SL2厂商介绍

Japan Electronics Industry株式会社(日本**电子工业株式会社),是一家日本的**电子设备制造商,专注于为**领域提供先进的电子系统和解决方案。该公司的产品主要分为以下几个分类:

1. 飞行控制系统:包括飞行控制计算机、自动驾驶仪等,用于确保**的稳定飞行和自动导航。

2. 通信导航系统:涉及无线电通信设备、导航系统等,帮助**在复杂的空中交通中保持正确的航向。

3. **电子设备:包括飞行数据记录器(黑匣子)、显示系统等,提供飞行信息和数据记录。

4. **照明系统:为**内外提供照明,包括驾驶舱照明、外部信号灯等。

5. **电子组件:生产各种电子组件,如传感器、显示器等,用于**的各个系统。

Japan Electronics的优势在于:

- 技术领先:拥有先进的**电子技术,不断研发创新产品。
- 质量可靠:产品经过严格的质量控制,确保在极端环境下的稳定性和可靠性。
- 定制服务:能够根据客户需求提供定制化的解决方案。
- 全球合作:与全球多家**公司和制造商建立了合作关系,拥有广泛的市场网络。

JN1FS10SL2数据手册

厂牌 PDF简要描述 下载
JAPAN AVIATION ELECTRONICS 圆形连接器 JAPAN AVIATION ELECTRONICS JN1FS10SL2 JN1FS10SL2数据手册

JN1FS10SL2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 11.1606 ¥ 101.5057
50+ $ 10.1916 ¥ 92.6926
100+ $ 9.5874 ¥ 87.1974
170+ $ 9.1314 ¥ 83.0501
500+ $ 8.6526 ¥ 78.6954
库存: 35
起订量: 20 增量: 1
交货地:
最小起订量为:10
合计: ¥ 1015.05
