首页  >  产品百科  >  JN1AS10ML1-R

JN1AS10ML1-R

产品分类: 圆形连接器
产品描述: Male Pins,Push-Twist,Receptacle 焊盘 10pin Synthetic Resin 3A 金 黑色 法兰安装,面板安装
供应商型号: REB-COCIRC15484
供应商: 海外现货
标准整包数: 10

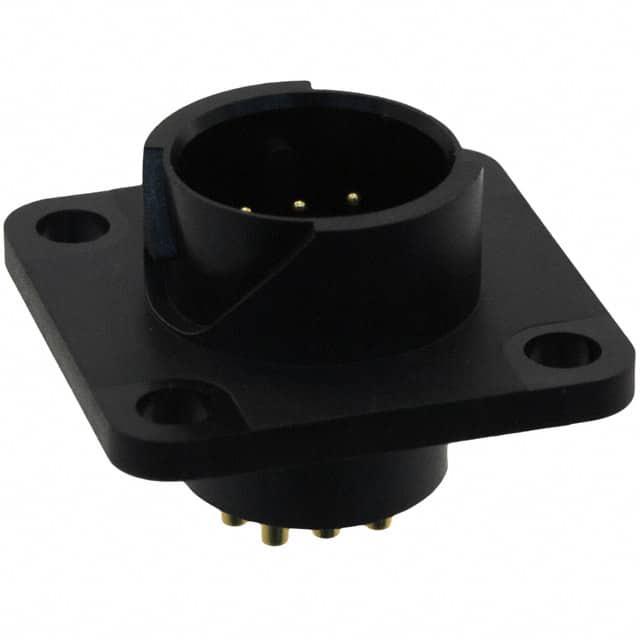

JAPAN AVIATION ELECTRONICS 圆形连接器 JN1AS10ML1-R

JN1AS10ML1-R概述


    产品简介


    JN1/JN2 系列小圆形连接器
    JN1/JN2 系列是一款为工业设备设计的小型防水圆形连接器,具有简便的一触式锁定机制。该系列包含两种型号:一种全塑料材质的 JN1 型号,另一种部分金属加固的坚固型 JN2 型号。这两种型号均具备紧凑的设计,适用于多种电子设备。其中,4 接触点的 JN2 型号通过了 TÜV 认证。

    技术参数


    | 参数 | JN1 | JN2 |
    |
    | 接触点数 | 10 位 | 4 位 |
    | 额定电流 | 3A/针 (#22) | 5A/针 (#20) |
    | 额定电压 | 200VAC | 200VAC (污染等级 2,过电压类别 3) |
    | 耐压 | 900VAC/min | 2000VAC/min |
    | 绝缘电阻 | ≥1000MΩ | ≥1000MΩ |
    | 防水等级 | IP67 | IP67 |
    | 气密性(独立防水) | 2.9 x 10⁴PA/min (无泄漏) | 2.9 x 10⁴PA/min (无泄漏) |
    | 工作温度范围 | -20°C 到 +125°C | -20°C 到 +100°C |

    产品特点和优势


    JN1/JN2 系列的特点和优势:
    - 轻量化设计:全塑料的 JN1 型号具有轻量化的特点。
    - 方便且安全的配接:推拉旋转式的锁扣机制使得配接既简单又可靠。
    - 不同的接触点规格:插头和插座的终端规格因系列和接触点数不同而异,具体参见各型号的技术规范。
    - 防水防尘:IP67 等级确保防水防尘性能。
    - 优越的环境适应性:具备耐振动和油污的环境适应性。
    - 安装兼容性:适合管路安装(不包括单独耦合型插头)。
    - 加固型设计:JN2 型号的部分外壳金属材料加强了整体强度。
    - 4 接触点型已获得 TÜV 认证:保证了高标准的安全性和可靠性。

    应用案例和使用建议


    应用案例:
    - 工业设备接口:适用于各种工业控制和自动化设备,如机器人手臂、传感器等。
    - 测量设备:用于需要高精度和稳定性的测量仪器。
    - 家庭电器:适用于洗衣机、空调等家电设备。
    - 电信设备:用于基站、交换机等通信基础设施。
    使用建议:
    - 正确接地:对于 4 接触点的插座,由于没有壳体接地设计,需要外部确保正确接地。
    - 根据电缆直径选择合适的套筒颜色:确保正确使用对应的橡胶套筒以提高密封性。
    - 正确的接线方式:根据不同应用选择合适尺寸的导线和端子,例如采用适当大小的导线端子进行焊接或压接。

    兼容性和支持


    兼容性:
    - JN1 和 JN2 系列具有良好的互换性,适用于相同的安装孔径。
    - 其他设备制造商可以轻松集成这些连接器。
    支持:
    - 提供详细的接线说明和安装指南。
    - 对于复杂的应用需求,提供定制化的技术支持服务。
    - 提供相关工具和配件,如接触工具和连接工具。

    常见问题与解决方案


    常见问题与解决方案:
    - 问题:接触点不易锁定?
    - 解决办法:确保锁扣机制正确安装,并且接触点干净无异物。

    - 问题:接触电阻过高?
    - 解决办法:检查接线是否有松动或虚焊,更换损坏的接线或端子。
    - 问题:无法实现防水效果?
    - 解决办法:检查橡胶套筒和密封圈是否完好无损,确保正确安装到位。

    总结和推荐


    综合评价:
    JN1/JN2 系列连接器以其轻便设计、高可靠性、卓越的环境适应性以及全面的防水防尘能力,成为工业应用的理想选择。它们不仅适用于广泛的工业设备,还能够满足家庭电器和其他消费电子产品的需求。特别推荐用于需要高度可靠性和安全性的场合。
    综上所述,JN1/JN2 系列连接器在工业设备和消费电子产品中表现出色,是一个值得推荐的产品。

JN1AS10ML1-R参数

参数
针脚数 10pin
触头镀层 - 配接
类型 Male Pins,Push-Twist,Receptacle
颜色 黑色
端接 焊盘
额定电流 3A
外壳材料 Synthetic Resin
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 散装,袋装

JN1AS10ML1-R厂商介绍

Japan Electronics Industry株式会社(日本**电子工业株式会社),是一家日本的**电子设备制造商,专注于为**领域提供先进的电子系统和解决方案。该公司的产品主要分为以下几个分类:

1. 飞行控制系统:包括飞行控制计算机、自动驾驶仪等,用于确保**的稳定飞行和自动导航。

2. 通信导航系统:涉及无线电通信设备、导航系统等,帮助**在复杂的空中交通中保持正确的航向。

3. **电子设备:包括飞行数据记录器(黑匣子)、显示系统等,提供飞行信息和数据记录。

4. **照明系统:为**内外提供照明,包括驾驶舱照明、外部信号灯等。

5. **电子组件:生产各种电子组件,如传感器、显示器等,用于**的各个系统。

Japan Electronics的优势在于:

- 技术领先:拥有先进的**电子技术,不断研发创新产品。
- 质量可靠:产品经过严格的质量控制,确保在极端环境下的稳定性和可靠性。
- 定制服务:能够根据客户需求提供定制化的解决方案。
- 全球合作:与全球多家**公司和制造商建立了合作关系,拥有广泛的市场网络。

JN1AS10ML1-R数据手册

厂牌 PDF简要描述 下载
JAPAN AVIATION ELECTRONICS 圆形连接器 JAPAN AVIATION ELECTRONICS JN1AS10ML1-R JN1AS10ML1-R数据手册

JN1AS10ML1-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 4.4045 ¥ 38.6275
20+ $ 4.2896 ¥ 37.6198
40+ $ 4.213 ¥ 36.948
80+ $ 4.18 ¥ 36.6586
160+ $ 4.0284 ¥ 35.3291
库存: 600
起订量: 10 增量: 10
交货地:
最小起订量为:10
合计: ¥ 386.27
直接购买
加入购物车
