首页  >  产品百科  >  JL04V-2E18-10PE-B-R

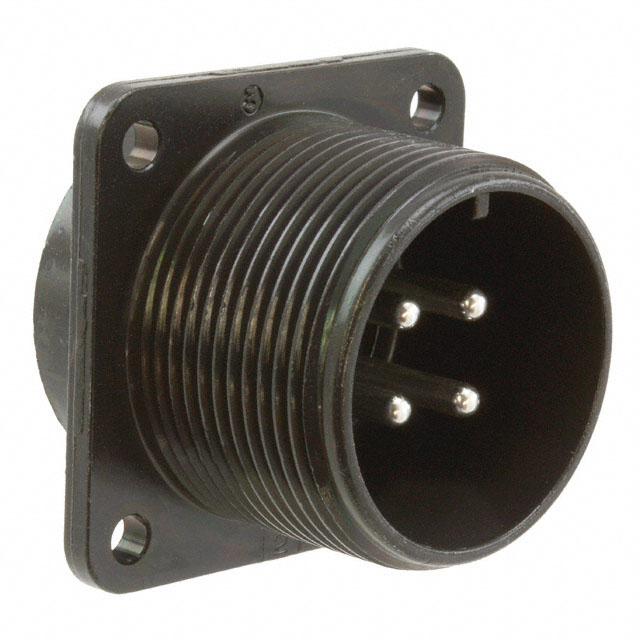

JL04V-2E18-10PE-B-R

产品分类: 圆形连接器
产品描述: JAE 圆形连接器插座, JL04V系列, 4芯, 安装盒, 焊接, IP67
供应商型号: 670-2113-ND
供应商: Digi-Key
标准整包数: 1
JAPAN AVIATION ELECTRONICS 圆形连接器 JL04V-2E18-10PE-B-R

JL04V-2E18-10PE-B-R概述

    JAE Connector 产品技术手册解析

    产品简介


    JAE Aviation Electronics Industry, Ltd.(JAE)是一家国际领先的电子组件和系统制造商及供应商,自成立之初便致力于通过技术创新为社会提供贡献。JAE的产品广泛应用于多个行业,包括计算机、办公设备、测量设备、电信设备(终端、移动设备)、AV设备、家用电器、FA设备等。本文将重点解析JAE的一款防水焊接型圆形连接器——JL04V系列。

    技术参数


    JL04V系列是一款高度可靠的防水焊接型圆形连接器,符合欧洲安全标准和美国UL标准,已由TÜV认证。以下是其主要技术参数:
    - 接触点数:3、4、6、7、8、9、22个(具体型号可参考手册)
    - 电流承载能力:
    - #4接触点:每接触点最大80安培
    - #8接触点:每接触点最大46安培
    - #12接触点:每接触点最大23安培
    - #16接触点:每接触点最大13安培
    - 耐电压:在额定电流500 VAC条件下,2000 VAC RMS(持续一分钟),或3000 VAC RMS(持续一分钟)
    - 绝缘电阻:最小1000兆欧姆(特定型号28-11为5000兆欧姆)
    - 接触电阻(初始稳态):最大值详见表格
    - 适用温度范围:-55°C至+125°C
    - 防水等级:IP67(接合状态)
    - 气密性:插座一侧2.9 x 10^4帕斯卡(0.3公斤/平方厘米,持续一分钟)
    - 耐用性:500次循环

    产品特点和优势


    JL04V系列具有以下特点和优势:
    - 高可靠性:已获得TÜV和UL认证,确保产品在各种环境下的稳定运行。
    - 防水防尘:达到IP67等级,适合在恶劣环境下使用。
    - 接地保护:具备首次接通最后断开的接地触点,能够有效创建保护接地电路。
    - 多样性:提供直角、直线及带接头的插头类型,满足多种安装需求。

    应用案例和使用建议


    JL04V系列的理想应用包括机床、伺服电机、机器人和其他工业机器。实际应用中,建议在高温、高湿或存在腐蚀性物质的环境中使用,以充分发挥其防护特性。安装时应注意选择合适的电线尺寸和插入位置,以确保最佳的电气连接和物理稳定性。

    兼容性和支持


    JL04V系列与MS连接器可互配,但详细信息需咨询JAE。此外,JAE在全球设有技术支持办公室,能够为用户提供全面的技术支持和服务。

    常见问题与解决方案


    根据技术手册,用户常见的问题包括接触不良和耐压不足。以下是一些解决方案:
    - 接触不良:检查接触点是否清洁并正确插入;确认电线截面符合要求。
    - 耐压不足:确认是否在规定的工作电压范围内使用;检查连接器是否存在损坏或老化现象。

    总结和推荐


    综上所述,JAE JL04V系列连接器凭借其高可靠性和多功能性,在工业应用中表现出色。适用于需要高性能、高可靠性的复杂环境。我们强烈推荐在工业自动化和控制领域采用JAE JL04V系列连接器,它能够显著提升系统的整体性能和稳定性。

JL04V-2E18-10PE-B-R参数

参数
触头镀层 - 配接
类型 Male Pins,Receptacle,Threaded
颜色 黑色
端接 焊盘
额定电流 23A
外壳材料 Aluminum Alloy
针脚数 4pin
安装方式 法兰安装,面板安装
应用等级 医疗级,工业级,电信级
零件状态 在售
包装方式 散装,袋装

JL04V-2E18-10PE-B-R厂商介绍

Japan Electronics Industry株式会社(日本**电子工业株式会社),是一家日本的**电子设备制造商,专注于为**领域提供先进的电子系统和解决方案。该公司的产品主要分为以下几个分类:

1. 飞行控制系统:包括飞行控制计算机、自动驾驶仪等,用于确保**的稳定飞行和自动导航。

2. 通信导航系统:涉及无线电通信设备、导航系统等,帮助**在复杂的空中交通中保持正确的航向。

3. **电子设备:包括飞行数据记录器(黑匣子)、显示系统等,提供飞行信息和数据记录。

4. **照明系统:为**内外提供照明,包括驾驶舱照明、外部信号灯等。

5. **电子组件:生产各种电子组件,如传感器、显示器等,用于**的各个系统。

Japan Electronics的优势在于:

- 技术领先:拥有先进的**电子技术,不断研发创新产品。
- 质量可靠:产品经过严格的质量控制,确保在极端环境下的稳定性和可靠性。
- 定制服务:能够根据客户需求提供定制化的解决方案。
- 全球合作:与全球多家**公司和制造商建立了合作关系,拥有广泛的市场网络。

JL04V-2E18-10PE-B-R数据手册

厂牌 PDF简要描述 下载
JAPAN AVIATION ELECTRONICS 圆形连接器 JAPAN AVIATION ELECTRONICS JL04V-2E18-10PE-B-R JL04V-2E18-10PE-B-R数据手册

JL04V-2E18-10PE-B-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 17.3576 ¥ 145.2614
10+ $ 14.7545 ¥ 123.4766
25+ $ 13.8303 ¥ 115.7426
50+ $ 13.6369 ¥ 114.1238
库存: 338
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 145.26
直接购买
加入购物车
