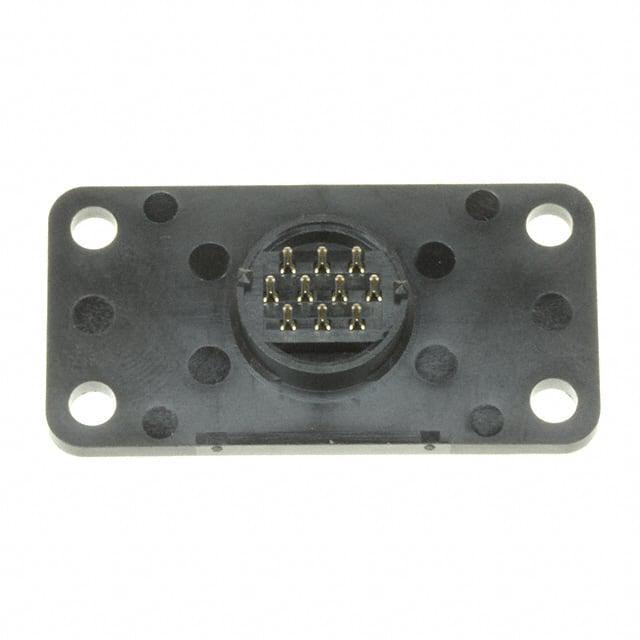

JN1AS10UL1

产品分类: 圆形连接器
产品描述: Male Pins,Push-Twist,Receptacle 焊盘 10pin Synthetic Resin 3A 金 黑色 法兰安装,通孔安装,面板安装
供应商型号: 670-1056-ND
供应商: Digi-Key
标准整包数: 1

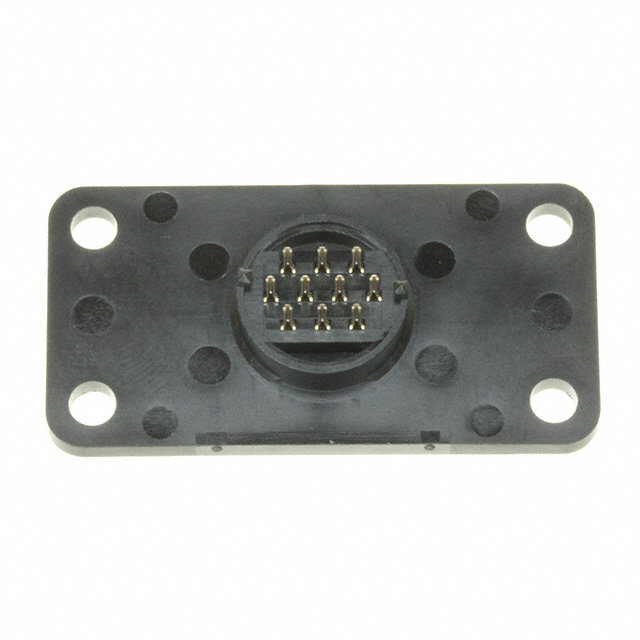

JAPAN AVIATION ELECTRONICS 圆形连接器 JN1AS10UL1

JN1AS10UL1概述

    JN1/JN2 系列防水圆形连接器产品技术手册

    产品简介


    JN1/JN2 系列防水圆形连接器是由日本航空电子工业株式会社(JAE)开发的一种用于工业设备接口的防水连接器。根据使用需求不同,分为 JN1 和 JN2 两种类型。其中,JN1 是全塑料材质,而 JN2 则是部分金属增强型。这两种连接器具有紧凑的设计,适用于各种电子设备。JN2 的 4 接触位还获得了 TUV 认证。

    技术参数


    | 参数 | JN1 (10位置) | JN2 (4位置) |
    |
    | 接触位数量 | 10 | 4 |
    | 额定电流 | 3A/引脚 (#22接触位) | 5A/引脚 (#20接触位) |
    | 额定电压 | 200VAC | 400VAC |
    | 耐压强度 | 900VAC/分钟 | 2000VAC/分钟 |
    | 绝缘电阻 | ≥1000MΩ (DC500V) | ≥1000MΩ (DC500V) |
    | 防水等级 | IP67 | IP67 |
    | 气密性 (独立防水) | 2.9 x 10⁴ Pa/分钟无泄漏 | 2.9 x 10⁴ Pa/分钟无泄漏 |
    | 工作温度范围 | -20°C 至 +125°C | -20°C 至 +100°C |
    | 导线连接规范 | 焊接,最大22AWG | 压接,20至28AWG |

    产品特点和优势


    - 易于操作:采用推拉式一触锁定机制,使连接器插拔方便且可靠。
    - 高度兼容:JN1 和 JN2 具有相同的压接接触点,使得替换和升级更加简便。
    - 多功能性:提供多种类型,如壁挂式插座、电缆连接插座等,适用范围广泛。
    - 高性能材料:外壳采用锌合金压铸及镀层,保证了良好的耐久性和防水性能。
    - 环保设计:符合 RoHS 标准,绿色无害。
    - 认证认可:JN2 的 4 接触位已通过 TUV 认证。

    应用案例和使用建议


    - 工业设备:适用于自动化生产线中的设备连接,确保生产过程的连续性。
    - 医疗设备:由于具备高防护等级,适合应用于医疗器械中。
    - 交通控制:例如交通信号灯、路灯控制装置等户外设备的连接。
    使用建议:在使用过程中,应注意保持插头和插座的清洁,避免油污、灰尘影响防水效果;在安装前,务必确认电线直径与套管颜色对应正确。

    兼容性和支持


    - 兼容性:JN1 和 JN2 可以与其他标准型号的连接器互换使用,以适应不同应用场景的需求。
    - 支持服务:提供详细的产品图纸、技术手册及安装指南,客户可根据需求联系技术支持团队获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插座接触不良 | 检查并清洁插针和插座的接触面 |
    | 插拔困难 | 确保接触部位正确对齐,必要时可尝试涂抹适量润滑剂 |
    | 水封失效 | 检查并更换损坏的 O 形圈或防水帽 |

    总结和推荐


    JN1/JN2 系列防水圆形连接器凭借其优异的性能参数、防水防尘能力以及广泛的适用范围,在工业自动化、医疗设备等领域表现卓越。此外,厂商提供的全方位支持也极大地提升了产品的市场竞争力。因此,推荐在需要高可靠性连接的应用场合中选用此系列连接器。

JN1AS10UL1参数

参数
类型 Male Pins,Push-Twist,Receptacle
颜色 黑色
端接 焊盘
额定电流 3A
外壳材料 Synthetic Resin
针脚数 10pin
触头镀层 - 配接
安装方式 法兰安装,通孔安装,面板安装
零件状态 在售
包装方式 托盘
