首页  >  产品百科  >  JN1DS04FK2X

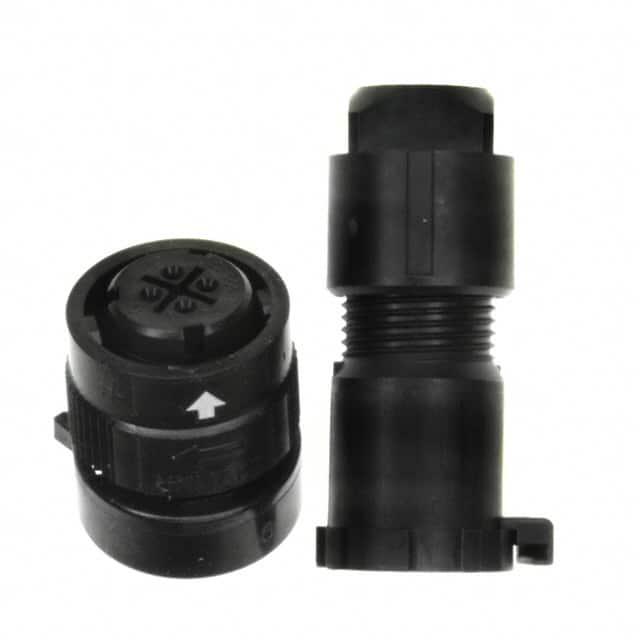

JN1DS04FK2X

产品分类: 圆形连接器
产品描述: Female Sockets,Plug,Push-Twist 焊盘 4pin Synthetic Resin 5A 银 黑色 导线安装,自由悬挂,通孔安装
供应商型号: MEC-JN1DS04FK2X
供应商: 海外现货
标准整包数: 1
JAPAN AVIATION ELECTRONICS 圆形连接器 JN1DS04FK2X

JN1DS04FK2X概述

    # 圆形连接器技术手册概述

    产品简介


    圆形连接器(Circular Connectors)是一种常见的电子元件,广泛应用于各种工业设备、医疗设备、航空航天和通信系统中。它们主要用于实现电路之间的可靠连接,提供高性能的电气传输和机械保护。根据本手册,主要的产品型号包括JL04V、JL05、JN1、JN2、JB1、JB5、N/MS、JL02和SRCN系列。

    技术参数


    以下为各系列产品的主要技术规格:
    - JL04V 系列
    - 插针与插孔:直插式、面板安装式、防水型
    - 额定电流:6A
    - 工作温度范围:-20°C 至 +125°C
    - 防护等级:IP67
    - 电压等级:200VAC 至 400VAC
    - 接触点数:2-8
    - 终端类型:压接式、焊接式
    - JL05 系列
    - 插针与插孔:直插式、面板安装式、防水型
    - 额定电流:3A
    - 工作温度范围:-25°C 至 +85°C
    - 防护等级:IP67
    - 电压等级:250VAC
    - 接触点数:5, 15
    - 终端类型:焊接式、压接式
    - JN1/JN2 系列
    - 插针与插孔:直插式、面板安装式、防水型
    - 额定电流:3A, 5A
    - 工作温度范围:-20°C 至 +125°C
    - 防护等级:IP67
    - 电压等级:250VAC
    - 接触点数:4, 10
    - 终端类型:焊接式、压接式
    - JB1 系列
    - 插针与插孔:直插式、面板安装式
    - 额定电流:3A
    - 工作温度范围:-20°C 至 +125°C
    - 防护等级:IP67
    - 电压等级:250VAC
    - 接触点数:3-8
    - 终端类型:焊接式、压接式
    - JB5 系列
    - 插针与插孔:直插式、面板安装式
    - 额定电流:10A
    - 工作温度范围:-20°C 至 +125°C
    - 防护等级:IP67
    - 电压等级:250VAC
    - 接触点数:5-15
    - 终端类型:焊接式、压接式
    - N/MS 系列
    - 插针与插孔:直插式、面板安装式
    - 额定电流:3A
    - 工作温度范围:-20°C 至 +125°C
    - 防护等级:IP67
    - 电压等级:250VAC
    - 接触点数:3-8
    - 终端类型:焊接式、压接式
    - JL02 系列
    - 插针与插孔:直插式、面板安装式
    - 额定电流:3A
    - 工作温度范围:-30°C 至 +85°C
    - 防护等级:IP67
    - 电压等级:300VAC
    - 接触点数:3-5
    - 终端类型:焊接式、压接式
    - SRCN 系列
    - 插针与插孔:直插式、面板安装式
    - 额定电流:5A
    - 工作温度范围:-55°C 至 +85°C
    - 防护等级:IP68
    - 电压等级:200VAC 至 320VAC
    - 接触点数:3-11, 14, 16, 17, 19, 22, 24, 26, 35, 37, 48, 54
    - 终端类型:焊接式、压接式

    产品特点和优势


    这些圆形连接器具备以下特点和优势:
    - 高可靠性:通过严格的测试和认证,确保在极端条件下的稳定性能。
    - 宽工作温度范围:能够在极端环境中可靠运行,适用于各种严苛条件。
    - 多种防护等级:提供不同级别的防水、防尘功能,适应不同的应用需求。
    - 高电流传输能力:支持大电流传输,适用于需要高功率传输的应用场合。
    - 集成锁定机制:采用推拉式和旋钮式锁定机制,确保连接稳固可靠。

    应用案例和使用建议


    应用案例
    - 工业自动化设备:用于连接传感器和控制单元,确保信号的稳定传输。
    - 医疗设备:用于生命支持系统,确保高可靠性连接。
    - 航空航天设备:在狭小空间内提供可靠的电力和信号传输。
    - 通信设备:用于基站和终端设备之间的连接,确保信号的稳定传输。
    使用建议
    - 选择合适的电缆尺寸:根据应用场景选择合适的电缆直径和长度。
    - 确保正确的连接方式:采用正确的连接机制(如推拉式或旋钮式),确保连接稳固可靠。
    - 注意防护等级:根据使用环境选择合适的防护等级,避免因水和灰尘导致的故障。

    兼容性和支持


    这些圆形连接器与市面上其他标准连接器具有良好的兼容性,可以与MIL-C-5015标准和其他相关行业标准兼容。制造商提供详尽的技术支持文档和售后服务,确保用户能够快速解决问题并获得最佳体验。

    常见问题与解决方案


    - 问题:连接不牢固
    - 解决方案:检查是否正确安装锁定机构,确保连接紧密。
    - 问题:接触不良
    - 解决方案:清洁接触点,确保无氧化层或其他污染物。
    - 问题:接触电阻过高
    - 解决方案:更换新的接触部件,确保接触面光滑。

    总结和推荐


    总体而言,这些圆形连接器在设计和性能上均表现出色,具备广泛的应用场景。对于需要高可靠性和宽工作温度范围的场合,它们是理想的选择。因此,我们强烈推荐在涉及关键应用的项目中使用这些圆形连接器。如果您有任何疑问或需要进一步的支持,请联系我们的技术支持团队。

JN1DS04FK2X参数

参数
外壳材料 Synthetic Resin
针脚数 4pin
触头镀层 - 配接
类型 Female Sockets,Plug,Push-Twist
颜色 黑色
端接 焊盘
额定电流 5A
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 托盘

JN1DS04FK2X厂商介绍

Japan Electronics Industry株式会社(日本**电子工业株式会社),是一家日本的**电子设备制造商,专注于为**领域提供先进的电子系统和解决方案。该公司的产品主要分为以下几个分类:

1. 飞行控制系统:包括飞行控制计算机、自动驾驶仪等,用于确保**的稳定飞行和自动导航。

2. 通信导航系统:涉及无线电通信设备、导航系统等,帮助**在复杂的空中交通中保持正确的航向。

3. **电子设备:包括飞行数据记录器(黑匣子)、显示系统等,提供飞行信息和数据记录。

4. **照明系统:为**内外提供照明,包括驾驶舱照明、外部信号灯等。

5. **电子组件:生产各种电子组件,如传感器、显示器等,用于**的各个系统。

Japan Electronics的优势在于:

- 技术领先:拥有先进的**电子技术,不断研发创新产品。
- 质量可靠:产品经过严格的质量控制,确保在极端环境下的稳定性和可靠性。
- 定制服务:能够根据客户需求提供定制化的解决方案。
- 全球合作:与全球多家**公司和制造商建立了合作关系,拥有广泛的市场网络。

JN1DS04FK2X数据手册

厂牌 PDF简要描述 下载
JAPAN AVIATION ELECTRONICS 圆形连接器 JAPAN AVIATION ELECTRONICS JN1DS04FK2X JN1DS04FK2X数据手册

JN1DS04FK2X封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 15.9528 ¥ 134.8012
库存: 97
起订量: 7 增量: 1
交货地:
最小起订量为:1
合计: ¥ 134.8
