首页  >  产品百科  >  JN1AS10ML2-R

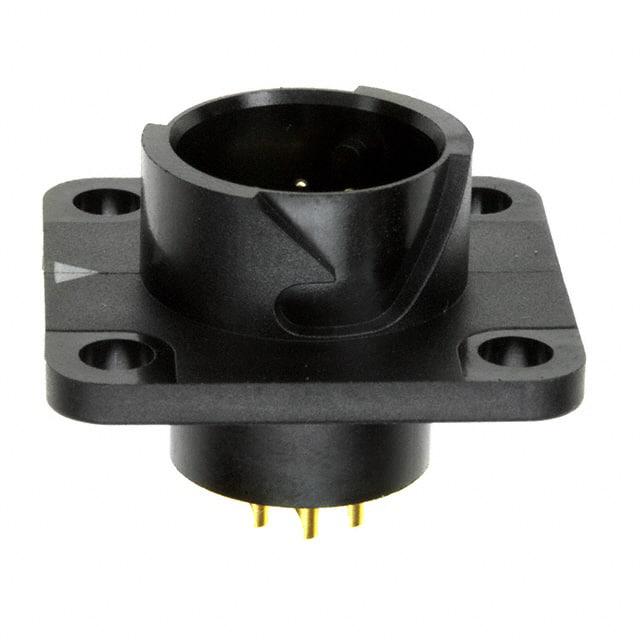

JN1AS10ML2-R

产品分类: 圆形连接器
产品描述: JAE 圆形连接器插座, JN1系列, 10芯, 面板安装, 焊接, IP67
供应商型号: REB-COCIRC15436
供应商: 海外现货
标准整包数: 10
JAPAN AVIATION ELECTRONICS 圆形连接器 JN1AS10ML2-R

JN1AS10ML2-R概述


    产品简介


    JN1/JN2系列小型防水圆形连接器是日本航空电子工业株式会社(JAE)开发的一种用于工业设备的接口,具备防尘防水功能,通过一键锁紧机制实现便捷而稳固的连接。该系列包含两种型号:JN1(全塑料型)和JN2(部分金属加固型),适用于各种电子设备。JN2系列中4针连接器已通过TUV认证。

    技术参数


    - 接触数: 10位置(JN1/JN2),4位置(JN2)
    - 额定电流: 3A/针(JN1),5A/针(JN2)
    - 额定电压: 200VAC(JN1),400VAC(JN2)
    - 耐压: 900VAC(JN1),2000VAC(JN2)
    - 绝缘电阻: ≥1000MΩ(JN1/JN2)
    - 防水等级: IP67
    - 密封性: 2.9 x 10^4 Pa(无泄漏)
    - 工作温度: -20°C至+125°C(JN1),-20°C至+100°C(JN2)

    产品特点和优势


    1. 轻巧设计: 全塑料材质使得JN1型连接器重量更轻。
    2. 易于安装: 采用一键锁紧机制,确保快速而安全的插接。
    3. 接地需求: 特别注意在安装过程中对4针连接器进行正确的接地处理。
    4. 多种类型: 包括壁挂式插座、电缆连接插座等多种选择。
    5. 灵活布线: 角度插头可旋转以调整电缆方向,且提供四种不同角度设置。
    6. 耐用性: 可承受高达500次的插拔循环。
    7. 环保认证: JN2系列中的4针连接器通过了TUV认证。

    应用案例和使用建议


    应用场景:
    - 工业自动化设备
    - 环境恶劣的户外设备
    - 交通运输工具
    使用建议:
    - 请根据需要选择合适的接触数(4位或10位)。
    - 在连接过程中务必确保正确接地,以避免短路或电气故障。
    - 使用适当的工具(如接触提取工具)来拆卸或安装连接器。

    兼容性和支持


    JN1和JN2系列之间具有兼容性,可相互替换使用。厂商提供了详细的使用说明书和技术支持,以确保用户能够正确安装和维护这些连接器。

    常见问题与解决方案


    1. 连接器不易插入
    - 检查插头和插座是否有异物阻碍。
    - 确保使用正确的插头和插座类型。
    2. 防水失效
    - 确认所有橡胶部件(如防水帽)均已正确安装并紧固。
    3. 接地不良
    - 在安装过程中务必按照说明书的要求对接壳体进行接地。

    总结和推荐


    JN1/JN2系列连接器在设计上具备多项独特优势,特别是在恶劣环境下的可靠性和安全性方面表现突出。其轻量化设计和便于操作的一键锁紧机制使其成为工业设备中的理想选择。对于需要在极端条件下工作的应用场景,我们强烈推荐使用这一系列连接器。如果您有任何疑问或需要进一步的技术支持,请联系JAE官方客服获取帮助。

JN1AS10ML2-R参数

参数
触头镀层 - 配接
类型 Male Pins,Push-Twist,Receptacle
颜色 黑色
端接 焊盘
额定电流 3A
外壳材料 Synthetic Resin
针脚数 10pin
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 托盘

JN1AS10ML2-R厂商介绍

Japan Electronics Industry株式会社(日本**电子工业株式会社),是一家日本的**电子设备制造商,专注于为**领域提供先进的电子系统和解决方案。该公司的产品主要分为以下几个分类:

1. 飞行控制系统:包括飞行控制计算机、自动驾驶仪等,用于确保**的稳定飞行和自动导航。

2. 通信导航系统:涉及无线电通信设备、导航系统等,帮助**在复杂的空中交通中保持正确的航向。

3. **电子设备:包括飞行数据记录器(黑匣子)、显示系统等,提供飞行信息和数据记录。

4. **照明系统:为**内外提供照明,包括驾驶舱照明、外部信号灯等。

5. **电子组件:生产各种电子组件,如传感器、显示器等,用于**的各个系统。

Japan Electronics的优势在于:

- 技术领先:拥有先进的**电子技术,不断研发创新产品。
- 质量可靠:产品经过严格的质量控制,确保在极端环境下的稳定性和可靠性。
- 定制服务:能够根据客户需求提供定制化的解决方案。
- 全球合作:与全球多家**公司和制造商建立了合作关系,拥有广泛的市场网络。

JN1AS10ML2-R数据手册

厂牌 PDF简要描述 下载
JAPAN AVIATION ELECTRONICS 圆形连接器 JAPAN AVIATION ELECTRONICS JN1AS10ML2-R JN1AS10ML2-R数据手册

JN1AS10ML2-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 4.968 ¥ 43.5694
20+ $ 4.8384 ¥ 42.4328
40+ $ 4.752 ¥ 41.675
50+ $ 4.708 ¥ 41.2892
150+ $ 4.5252 ¥ 39.686
库存: 10
起订量: 10 增量: 10
交货地:
最小起订量为:10
合计: ¥ 435.69
