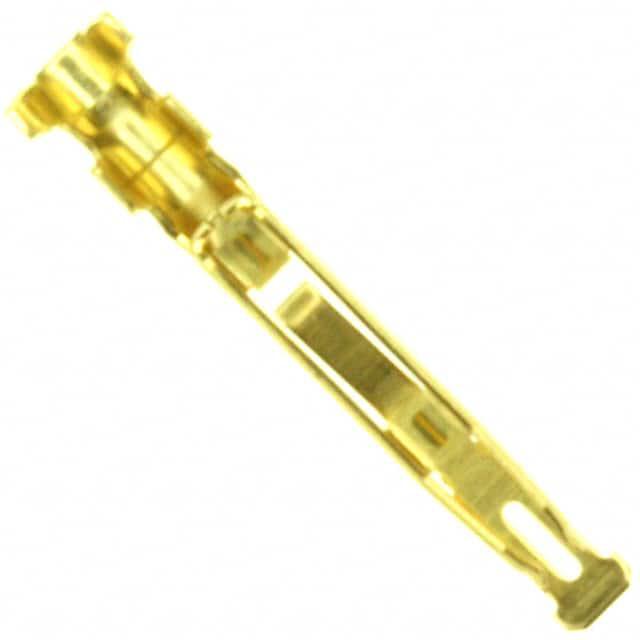

JN1-22-26S-PKG100

产品分类: 圆形连接器
产品描述: JAE 圆形连接器插针 JN1系列, 母座, 压接接线, 28 → 26 AWG线规
供应商型号: 656-JN12226SPKG100
供应商: Mouser
标准整包数: 1
JAPAN AVIATION ELECTRONICS 圆形连接器 JN1-22-26S-PKG100

JN1-22-26S-PKG100概述


    产品简介


    JN1/JN2 系列小圆形防水连接器
    JN1/JN2 系列是一款专为工业设备设计的小型圆形防水连接器。该系列提供了两种型号:全塑料型 JN1 和部分金属加固的坚固型 JN2。这两种连接器均采用了推拉式锁紧机制,确保快速、安全的插拔操作。它们具有紧凑的设计,适用于多种电子设备,例如工业控制、通信系统、自动化设备等。
    主要功能
    - 防水防尘等级达到 IP67。
    - 推拉式锁紧机制,确保稳固连接。
    - 通过额定电流分别为 3A 和 5A。
    - 工作温度范围宽泛(-20°C 至 +125°C)。

    技术参数


    技术规格
    | 参数 | JN1 | JN2 |
    |
    | 接触点数 | 10 个 | 4 个 |
    | 额定电流 | 3A/pin | 5A/pin |
    | 额定电压 | 200VAC | 400VAC |
    | 耐压 | 900VAC/min | 2000VAC/min |
    | 绝缘电阻 | 1000MΩ | 1000MΩ |
    | 防水等级 | IP67 | IP67 |
    | 气密性 | 2.9x10⁴Pa | 2.9x10⁴Pa |
    | 操作温度范围 | -20°C ~ 125°C | -20°C ~ 100°C |
    电气特性
    - 额定电流:JN1 的每个接触点为 3A,JN2 的每个接触点为 5A。
    - 额定电压:JN1 为 200VAC,JN2 为 400VAC。
    - 工作温度范围:JN1 为 -20°C 至 +125°C,JN2 为 -20°C 至 +100°C。
    - 接线方式:JN1 可以通过通孔焊接和压接连接,JN2 支持焊接和压接。

    产品特点和优势


    优势特点
    - 防水防尘:符合 IP67 标准,适用于苛刻的环境条件。
    - 稳固锁定机制:采用推拉式锁紧机制,提供稳定的插拔操作。
    - 耐高温:JN1 工作温度可达 125°C,适用于高温环境。
    - 高电流承载能力:JN2 型号支持高达 5A 的电流。
    - TUV 认证:JN2 型号已获得 TUV 认证,确保可靠性和安全性。
    - 灵活多样的安装方式:提供直插、角插及独立耦合器等多种类型。
    - 环境适应性强:具备抗震、抗油性能,适用于恶劣环境。

    应用案例和使用建议


    应用场景
    - 工业控制设备:如自动化生产线、工厂监控系统等。
    - 通信设备:包括数据中心、电信设备等。
    - 医疗设备:需要高可靠性的生命支持设备。
    - 公共交通设备:如交通信号灯、列车控制系统等。
    使用建议
    - 在选择合适型号时,考虑连接器的工作温度和电流要求。
    - 在高压环境中,优先选择 JN2 型号,因其更高的额定电压和电流。
    - 在选择线缆尺寸时,注意对应合适的橡胶套颜色。
    - 确保在安装过程中正确接地以防止漏电。

    兼容性和支持


    兼容性
    - JN1 和 JN2 之间具备一定的互换性,可用于不同应用场景。
    - 与主流导管系统的兼容性良好,具体型号请参考建议的导管清单。
    支持信息
    - JAE PMK 分部提供详细的安装手册和技术支持服务。
    - 提供专用的压接工具和接触点提取工具,具体型号参见附件。

    常见问题与解决方案


    常见问题
    1. 如何正确连接电缆?
    - 确保电缆外径与橡胶套匹配。
    - 选择合适的压接工具,确保电缆与接触点牢固连接。
    2. 如何处理连接器松动的问题?
    - 检查并重新锁紧推拉式锁紧机制。
    - 确认连接器的安装位置是否正确,避免物理干扰。
    3. 如何进行接线?
    - 根据说明书正确接线,使用相应的压接工具和焊接方法。
    - 确保所有接头都紧密连接且绝缘良好。

    总结和推荐


    综合评价
    - JN1/JN2 系列连接器以其高可靠性、易用性和广泛的适用性在多个行业中表现出色。
    - 特别适合对连接器性能和环境适应性有严格要求的应用场景。
    - 强烈推荐在各种工业设备和自动化系统中使用该系列产品。
    结论
    JN1/JN2 系列连接器凭借其卓越的性能、坚固耐用的设计和广泛的适用性,在电子元件市场中具有显著的竞争优势。我们强烈推荐此系列连接器用于各类严苛环境下的应用。

JN1-22-26S-PKG100参数

参数
颜色 -
端接 -
额定电流 -
外壳材料 -
针脚数 -
触头镀层 - 配接 -
类型 信号,冲压型
长*宽*高 11.85mm(长度)
安装方式 压入式
零件状态 在售
包装方式 散装,卷带包装
