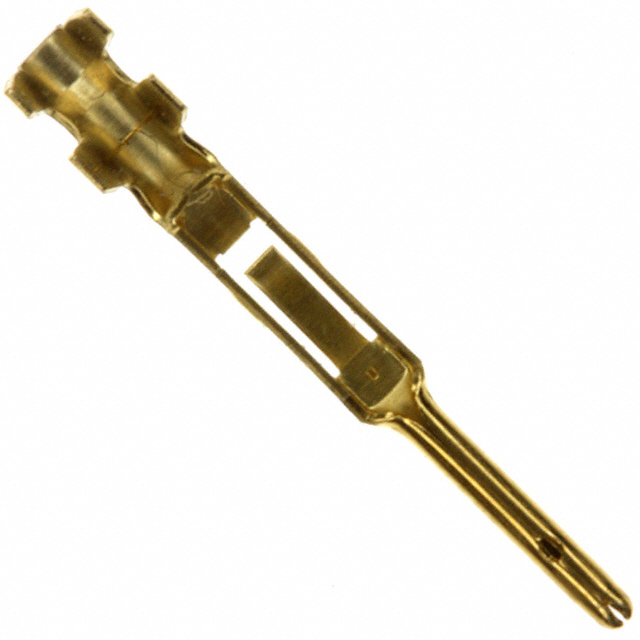

JN1-22-22P-PKG100

产品分类: 圆形连接器
产品描述: JAE 圆形连接器插针 JN1系列, 公插, 压接接线
供应商型号: 656-JN12222PPKG100
供应商: Mouser
标准整包数: 1
JAPAN AVIATION ELECTRONICS 圆形连接器 JN1-22-22P-PKG100

JN1-22-22P-PKG100概述


    产品简介


    JN1/JN2系列是一款专为工业设备设计的小型防水圆形连接器,拥有单手操作锁定机制。该系列分为全塑料类型的JN1和部分金属增强的坚固型JN2。两种型号均采用紧凑设计,适用于多种电子设备。4接触点的JN2已通过TUV认证(申请中的专利和设计注册)。

    技术参数


    - 接触点数:10位、4位
    - 额定电流:3A/引脚(22号大小接触),5A/引脚(20号大小接触)
    - 额定电压:200VAC(JN1和JN2均为200VAC)
    - 耐压:900VAC/分钟(JN1),2000VAC/分钟(JN2)
    - 绝缘电阻:1000MΩ最小值(直流500V)
    - 防水等级:IP67(JN1和JN2均为IP67)
    - 密封性:2.9 x 10⁴帕/分钟无泄漏(JN1和JN2均为2.9 x 10⁴帕/分钟无泄漏)
    - 工作温度:-20°C至+125°C(JN1和JN2均为-20°C至+125°C)

    产品特点和优势


    - 轻量化设计:JN1采用全塑料材质,重量轻。
    - 易操作的锁定机制:采用推拉式锁紧机制,确保连接稳固。
    - 多种连接方式:提供焊锡和压接两种接触终端选项。
    - 防护等级高:具备IP67防水防尘等级,适合恶劣环境下的应用。
    - 可靠性强:具有出色的振动和油渍抵抗力。
    - 接地结构:4接触点插座不包含壳体接地,需要单独接地。
    - 适用范围广:可应用于导管安装(除了独立耦合器类型的插头)。

    应用案例和使用建议


    应用场景:
    - 工业设备接口
    - 电信设备终端
    - 自动化控制设备
    使用建议:
    - 在选择电线时,应根据所需直径选择合适颜色的套筒。
    - 使用压接工具进行压接时,需注意正确选择压接参数。
    - 连接前务必检查所有电气连接,以确保安全和稳定性。

    兼容性和支持


    - 兼容性:与JN1系列相比,JN2系列在外壳部分增加了金属材料,强度提高了三倍。JN1和JN2系列使用相同的压接接触。
    - 支持:请参考产品图纸以获取修改编号。如需连接工具、接触移除工具和JN1及JN2系列的RoHS合规性工具,请联系制造商。

    常见问题与解决方案


    1. 如何去除接触针?
    - 可以使用ET-JN1型号的接触提取工具。具体步骤参见连接器处理说明。

    2. 如何确定合适的电线直径?
    - 根据电线直径选择相应颜色的套筒,颜色对应的电线直径详见技术手册。

    总结和推荐


    JN1/JN2系列连接器以其出色的防水防尘性能、高强度和多样化的连接方式,在工业设备和自动化控制领域表现出色。它们非常适合需要高可靠性的应用场景。推荐在工业设备、自动化控制设备和通信设备中使用。
    本产品不仅提供了全面的技术规格和卓越的性能,还在设计上充分考虑了实用性和耐用性,是您在严苛环境下的理想选择。

JN1-22-22P-PKG100参数

参数
端接 -
额定电流 5A
外壳材料 -
针脚数 -
触头镀层 - 配接 -
类型 信号,冲压型
颜色 -
长*宽*高 13.9mm(长度)
安装方式 压入式
零件状态 在售
包装方式 盒装,散装

JN1-22-22P-PKG100厂商介绍

Japan Electronics Industry株式会社(日本**电子工业株式会社),是一家日本的**电子设备制造商,专注于为**领域提供先进的电子系统和解决方案。该公司的产品主要分为以下几个分类:

1. 飞行控制系统:包括飞行控制计算机、自动驾驶仪等,用于确保**的稳定飞行和自动导航。

2. 通信导航系统:涉及无线电通信设备、导航系统等,帮助**在复杂的空中交通中保持正确的航向。

3. **电子设备:包括飞行数据记录器(黑匣子)、显示系统等,提供飞行信息和数据记录。

4. **照明系统:为**内外提供照明,包括驾驶舱照明、外部信号灯等。

5. **电子组件:生产各种电子组件,如传感器、显示器等,用于**的各个系统。

Japan Electronics的优势在于:

- 技术领先:拥有先进的**电子技术,不断研发创新产品。
- 质量可靠:产品经过严格的质量控制,确保在极端环境下的稳定性和可靠性。
- 定制服务:能够根据客户需求提供定制化的解决方案。
- 全球合作:与全球多家**公司和制造商建立了合作关系,拥有广泛的市场网络。

JN1-22-22P-PKG100数据手册

厂牌 PDF简要描述 下载
JAPAN AVIATION ELECTRONICS 圆形连接器 JAPAN AVIATION ELECTRONICS JN1-22-22P-PKG100 JN1-22-22P-PKG100数据手册

JN1-22-22P-PKG100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.414 ¥ 3.4983
10+ $ 0.3462 ¥ 2.925
25+ $ 0.3048 ¥ 2.5751
100+ $ 0.276 ¥ 2.2308
300+ $ 0.2409 ¥ 2.0356
1000+ $ 0.2225 ¥ 1.88
2500+ $ 0.2074 ¥ 1.7522
10000+ $ 0.1995 ¥ 1.6858
20000+ $ 0.1953 ¥ 1.6503
库存: 1801
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.49
直接购买
加入购物车
