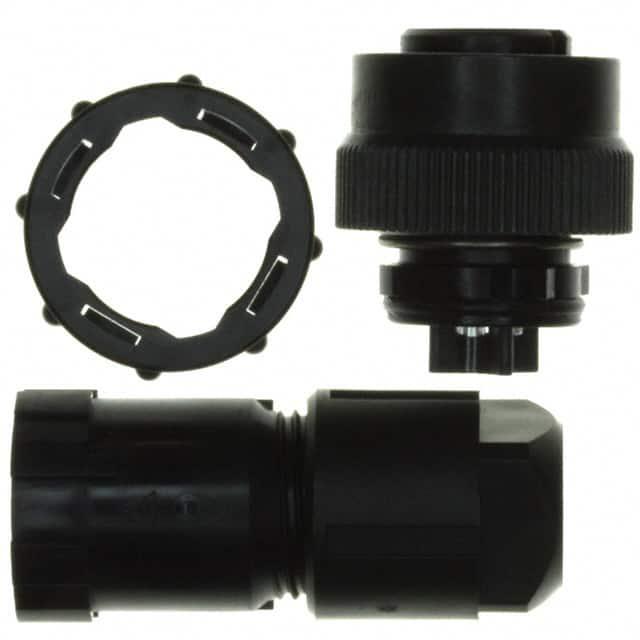

JN2DS04FK2-R

产品分类: 圆形连接器
产品描述: Female Sockets,Plug,Push-Twist 焊盘 4pin Zinc Alloy 5A 银 黑色 导线安装,自由悬挂,通孔安装
供应商型号: MEC-JN2DS04FK2-R
供应商: 海外现货
标准整包数: 1
JAPAN AVIATION ELECTRONICS 圆形连接器 JN2DS04FK2-R

JN2DS04FK2-R概述


    产品简介


    JN1/JN2系列是一款专为工业设备设计的小型防水圆形连接器,具备一次性触锁机制。该系列包含两种类型:全塑料型JN1和部分金属加固型JN2。两者均为紧凑设计,适用于各种电子设备。其中,JN2的4接触点型号通过了TUV认证(专利和外观设计正在申请中)。

    技术参数


    | 参数 | JN1 | JN2 |
    |
    | 接触点数量 | 10位 | 4位 |
    | 额定电流 | 3A/引脚(22号接触) | 5A/引脚(20号接触) |
    | 额定电压 | 200VAC | 400VAC |
    | 耐压能力 | 900VAC(每分钟) | 2000VAC(每分钟) |
    | 绝缘电阻 | ≥1000MΩ(DC500V通电时) | ≥1000MΩ(DC500V通电时) |
    | 防水等级 | IP67 | IP67 |
    | 气密性 | 2.9 x 10^4 Pa(每分钟无泄漏) | 2.9 x 10^4 Pa(每分钟无泄漏) |
    | 工作温度范围 | -20°C至+125°C | -20°C至+100°C |

    产品特点和优势


    1. 全塑料轻质连接器:轻巧且便于安装。
    2. 易于锁定的一次推拉式触锁机制:操作简单且安全。
    3. 接头和插头端子规格不同:根据系列和接触点数有所区别,具体请参考每个产品的通用规范。
    4. 防尘防水等级IP67:卓越的环境防护性能,抗振动和油污。
    5. 耐用性:可承受500次插拔循环。
    6. JN2型连接器内部接地:提高了可靠性。
    7. 适用于管道安装(除了单独耦合器类型的插头)。
    8. JN2型连接器部分采用金属材料加强:增强了机械强度。

    应用案例和使用建议


    JN1/JN2系列连接器广泛应用于工业设备中,例如自动化设备、工业控制系统等。由于其高防护等级和可靠的防水功能,非常适合用于户外或潮湿环境中。
    使用建议:
    - 在安装过程中确保所有防水部件正确安装,以保证最佳防护效果。
    - 为了实现最佳性能和延长使用寿命,建议定期检查连接器的状态并进行必要的清洁和维护。

    兼容性和支持


    该系列连接器具有良好的兼容性,可与其他标准设备配合使用。制造商提供详细的产品图纸和指导手册,帮助用户进行正确的装配和维护。此外,还提供了专门的接点抽取工具(零件编号:ET-JN1),确保用户能够安全地处理接点。

    常见问题与解决方案


    1. 连接器安装后无法正常锁紧:检查一次推拉式锁扣是否正确安装,确保接头完全插入。
    2. 接触不良:确认接头和插座之间的接触是否紧密,可能需要重新插拔或清洁接口。
    3. 防水性能下降:检查所有防水部件(如橡胶圈)是否完好无损,必要时更换损坏的部件。

    总结和推荐


    总体而言,JN1/JN2系列连接器凭借其轻便、可靠及高性能的特点,在工业设备领域具有极高的竞争力。无论是对于新项目还是现有系统升级,它都是一个非常不错的选择。特别是对于需要高度防水和抗振性能的应用场合,其表现尤为突出。强烈推荐此系列产品给需要高品质连接器解决方案的工程师和技术人员。

JN2DS04FK2-R参数

参数
外壳材料 Zinc Alloy
针脚数 4pin
触头镀层 - 配接
类型 Female Sockets,Plug,Push-Twist
颜色 黑色
端接 焊盘
额定电流 5A
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 托盘

JN2DS04FK2-R厂商介绍

Japan Electronics Industry株式会社(日本**电子工业株式会社),是一家日本的**电子设备制造商,专注于为**领域提供先进的电子系统和解决方案。该公司的产品主要分为以下几个分类:

1. 飞行控制系统:包括飞行控制计算机、自动驾驶仪等,用于确保**的稳定飞行和自动导航。

2. 通信导航系统:涉及无线电通信设备、导航系统等,帮助**在复杂的空中交通中保持正确的航向。

3. **电子设备:包括飞行数据记录器(黑匣子)、显示系统等,提供飞行信息和数据记录。

4. **照明系统:为**内外提供照明,包括驾驶舱照明、外部信号灯等。

5. **电子组件:生产各种电子组件,如传感器、显示器等,用于**的各个系统。

Japan Electronics的优势在于:

- 技术领先:拥有先进的**电子技术,不断研发创新产品。
- 质量可靠:产品经过严格的质量控制,确保在极端环境下的稳定性和可靠性。
- 定制服务:能够根据客户需求提供定制化的解决方案。
- 全球合作:与全球多家**公司和制造商建立了合作关系,拥有广泛的市场网络。

JN2DS04FK2-R数据手册
