首页  >  产品百科  >  IXGP20N120A3

IXGP20N120A3

产品分类: IGBT单管
厂牌: IXYS
产品描述: 180W 2.3V 独立式 2.5V@ 15V,20A 40A TO-220-3 通孔安装 10.66mm*4.83mm*16mm
供应商型号: 1829736
供应商: element14
标准整包数: 1

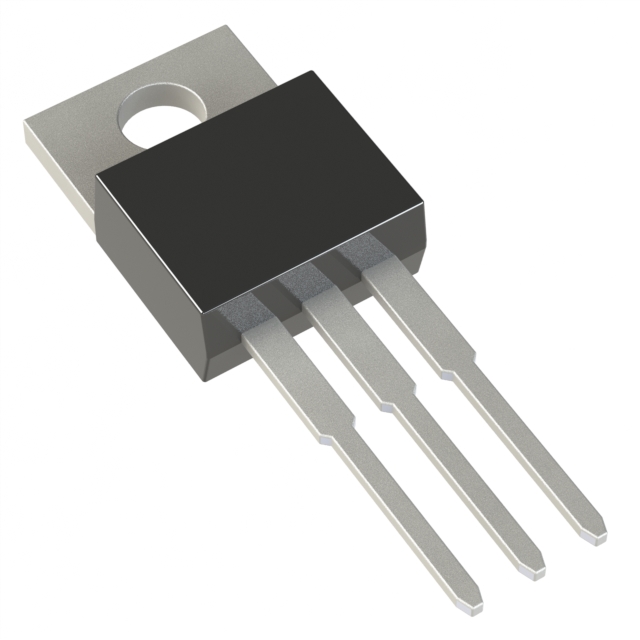

IXYS IGBT单管 IXGP20N120A3

IXGP20N120A3概述


    产品简介


    IXGA20N120A3、IXGP20N120A3 和 IXGH20N120A3 是由IXYS公司生产的1200V绝缘栅双极型晶体管(IGBT)。这些产品主要应用于电力转换系统、不间断电源(UPS)、电机驱动、开关电源(SMPS)、功率因数校正(PFC)电路、电池充电器、焊接机和灯镇流器等领域。它们设计用于低导通损耗,并且采用国际标准封装,从而提供高功率密度和低门驱动要求。

    技术参数


    - 电压规格:
    - 最大集电极-发射极电压:1200V(VCES),集电极-栅极电压:1200V(VCGR)
    - 最大门极限电压:±20V(VGES),瞬态最大门极限电压:±30V(VGEM)

    - 电流规格:
    - 在25℃时的最大集电极电流:40A(IC25)
    - 在110℃时的最大集电极电流:20A(IC110)
    - 瞬态情况下最大集电极电流:120A(ICM)
    - 功耗:
    - 最大功率耗散:180W(PC)
    - 温度范围:
    - 工作结温范围:-55℃至+150℃(TJ)
    - 最高结温:150℃(TJM)
    - 存储温度范围:-55℃至+150℃(Tstg)
    - 热阻抗:
    - 结到壳热阻抗:0.69℃/W(RthJC)
    - 结到散热片热阻抗:0.50℃/W(TO-220),0.21℃/W(TO-247)

    产品特点和优势


    - 低导通损耗:这些IGBT被优化为降低导通损耗,使其非常适合需要高效能的应用。
    - 国际标准封装:采用了标准化的封装设计,便于集成到不同的电路系统中。
    - 高功率密度:在紧凑的空间内实现高功率处理能力,有助于减小整个系统的体积。
    - 低门驱动需求:减少了对门驱动电源的要求,从而降低了整体系统的成本。

    应用案例和使用建议


    这些IGBT广泛应用于各种电力转换和控制系统中。例如,在焊接机中,它们可以提供稳定的电流输出以确保焊接质量;在电机驱动系统中,它们可以提高效率并减少能耗。
    使用建议:
    - 确保IGBT的工作温度在规定的范围内,特别是在高温环境下需采取适当的冷却措施。
    - 由于IGBT具有一定的寄生电容,设计时应考虑合适的布局以减少不必要的损耗。
    - 使用外部门电阻(如10Ω)来控制门驱动速度,这可以显著影响IGBT的开关性能。

    兼容性和支持


    - 兼容性:该系列IGBT适用于多种标准封装,包括TO-247、TO-220和TO-263,能够方便地集成到现有的系统中。
    - 支持和维护:制造商提供了详尽的技术文档和售后服务,帮助用户更好地理解和使用这些产品。

    常见问题与解决方案


    1. 问:IGBT过热怎么办?
    - 解决方案:检查散热片安装是否正确,必要时增加外部风扇以加强散热。
    2. 问:IGBT工作时出现异常声音是什么原因?
    - 解决方案:可能是IGBT过载或内部短路,立即断开电源,并检查IGBT连接线路是否有问题。
    3. 问:如何避免IGBT的损坏?
    - 解决方案:严格遵循操作规范,保持工作环境的清洁和稳定,定期进行检查和维护。

    总结和推荐


    总的来说,IXGA20N120A3、IXGP20N120A3 和 IXGH20N120A3 IGBT凭借其优化的低导通损耗、高功率密度和低门驱动需求,适用于各种高要求的电力应用。它们的高可靠性和广泛应用领域使这些IGBT成为市场上极具竞争力的产品。我们强烈推荐这些产品给那些寻求高效能、低成本解决方案的工程师和设计师。

IXGP20N120A3参数

参数
最大功率耗散 180W
VCEO-集电极-发射极最大电压 2.5V@ 15V,20A
最大集电极发射极饱和电压 2.3V
配置 独立式
集电极电流 40A
长*宽*高 10.66mm*4.83mm*16mm
通用封装 TO-220-3
安装方式 通孔安装
零件状态 在售
包装方式 管装

IXGP20N120A3厂商介绍

IXYS公司是一家全球领先的功率半导体公司,专注于设计、制造和销售高性能的功率半导体产品。其产品广泛应用于工业、医疗、电信、计算机、消费电子、太阳能和汽车等领域。

IXYS的产品主要分为以下几类:
1. 功率MOSFET:用于电源管理、电机控制等应用。
2. IGBT:用于高压、大电流的电力电子应用。
3. 整流器:用于电源、电机驱动等应用。
4. 晶体管:用于信号放大、开关控制等应用。
5. 功率模块:集成了多个功率器件,用于简化设计和提高可靠性。

IXYS的优势在于:
1. 技术领先:IXYS拥有多项专利技术,产品性能优越。
2. 产品齐全:提供广泛的功率半导体产品,满足不同应用需求。
3. 定制服务:根据客户需求提供定制化产品和解决方案。
4. 质量可靠:严格的质量控制和测试流程,确保产品的可靠性和稳定性。
5. 客户支持:提供专业的技术支持和售后服务,帮助客户解决技术难题。

IXGP20N120A3数据手册

厂牌 PDF简要描述 下载
IXYS IGBT单管 IXYS IXGP20N120A3 IXGP20N120A3数据手册

IXGP20N120A3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.8064 ¥ 56.9697
10+ $ 4.5346 ¥ 37.9547
100+ $ 4.359 ¥ 36.4846
500+ $ 4.1115 ¥ 34.4136
1000+ $ 3.3154 ¥ 27.7498
库存: 31
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 56.96
直接购买
