VUO82-14NO7

产品分类: 整流二极管/整流桥
厂牌: IXYS
产品描述: 1.4KV 810A 300μA 88A PWS-D 底座安装 72mm*42mm*30mm
供应商型号: VUO82-14NO7-ND
供应商: Digi-Key
标准整包数: 1

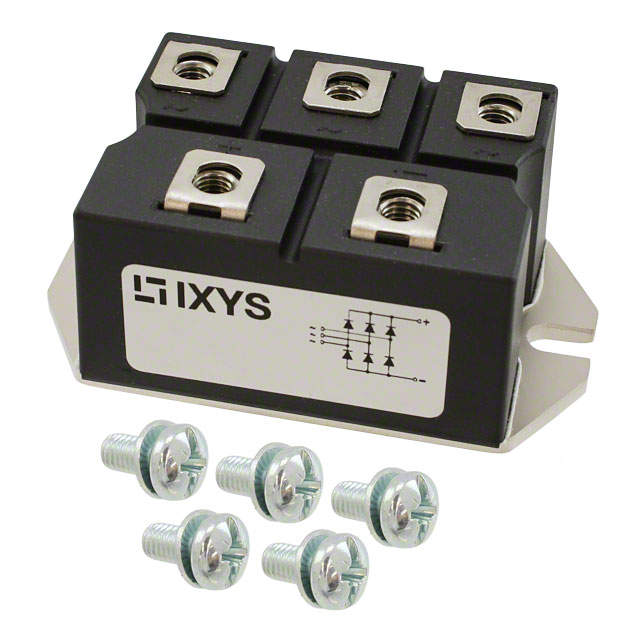

IXYS 整流二极管/整流桥 VUO82-14NO7

VUO82-14NO7概述


    产品简介


    本文将详细介绍一款适用于多种高功率应用的电子元器件——VUO系列整流二极管。这些二极管设计用于直流电源设备、PWM逆变器输入整流、电池直流电源供应及直流电机的供电需求。它们具有出色的性能和广泛的适用范围,可以确保高效和稳定的电力传输。

    技术参数


    以下是VUO系列整流二极管的技术参数:
    - 最大额定值:
    - 正向平均电流(IdAV):63/88 A(TC = 110°C, 模块)
    - 额定电压(VRRM):800-1800 V
    - 最大浪涌电流(IFSM):550-750 A
    - 绝缘耐压(VISOL):50/60 Hz, RMS 2500 V
    - 绝缘电阻(ISOL):≥ 1 mA @ 1 s
    - 工作环境:
    - 工作温度(TVJ):-40...+150 °C
    - 存储温度(Tstg):-40...+125 °C
    - 热阻(RthJC):每只二极管 1.45/1.1 K/W,每模块 0.24/0.183 K/W
    - 最大加速度(a):50 m/s²
    - 特征参数:
    - 正向电压降(VF):1.8/1.6 V @ 150 A, 25°C
    - 通态电阻(RthJC):每只二极管 1.45/1.1 K/W,每模块 0.24/0.183 K/W
    - 通态热阻(RthJH):每只二极管 1.87/1.52 K/W,每模块 0.31/0.253 K/W

    产品特点和优势


    - 易于安装:采用螺钉固定方式,方便安装。
    - 空间和重量节约:紧凑设计,节省空间和重量。
    - 增强的温度和功率循环性能:提升耐用性和可靠性。

    应用案例和使用建议


    VUO系列整流二极管广泛应用于各种高功率系统,如:
    - 直流电源设备:为各类直流电源系统提供稳定的整流解决方案。
    - PWM逆变器输入整流:优化逆变器系统的整体性能。
    - 电池直流电源供应:确保电池系统稳定供电。
    - 直流电机供电:为电机提供可靠的动力源。
    使用建议:
    - 在高负载环境下使用时,确保良好的散热条件。
    - 安装时遵循正确的螺钉扭矩标准,以确保机械稳定性。

    兼容性和支持


    VUO系列整流二极管支持与其他主流电子元器件和设备的兼容性。制造商提供了详细的安装指南和技术支持服务,确保用户能够轻松地进行安装和维护。

    常见问题与解决方案


    - 问题:如何确定正确的安装扭矩?
    - 解决方案:参照产品手册中的扭矩规格(Mounting torque: 5 ±15% Nm),确保安装过程的稳定性和安全性。

    - 问题:如何测试绝缘耐压?
    - 解决方案:使用合适的高压测试仪,按照手册中的测试条件(50/60 Hz, RMS 2500 V, t = 1 min)进行测量。

    总结和推荐


    综上所述,VUO系列整流二极管凭借其优异的技术参数、易于安装的特点以及广泛应用领域,是一款极具竞争力的产品。其高效的性能和坚固的设计使其成为高功率应用的理想选择。强烈推荐给需要高性能整流解决方案的工程师和制造商。
    希望上述内容能够帮助您更好地了解并选择适合您需求的电子元器件。

VUO82-14NO7参数

参数
配置 -
If - 正向电流 88A
Ir - 反向电流 300μA
Vr-反向电压 1.4KV
反向恢复时间 -
正向浪涌电流 810A
长*宽*高 72mm*42mm*30mm
通用封装 PWS-D
安装方式 底座安装
零件状态 在售
包装方式 盒装,散装

VUO82-14NO7厂商介绍

IXYS公司是一家全球领先的功率半导体公司,专注于设计、制造和销售高性能的功率半导体产品。其产品广泛应用于工业、医疗、电信、计算机、消费电子、太阳能和汽车等领域。

IXYS的产品主要分为以下几类:
1. 功率MOSFET:用于电源管理、电机控制等应用。
2. IGBT:用于高压、大电流的电力电子应用。
3. 整流器:用于电源、电机驱动等应用。
4. 晶体管:用于信号放大、开关控制等应用。
5. 功率模块:集成了多个功率器件,用于简化设计和提高可靠性。

IXYS的优势在于:
1. 技术领先:IXYS拥有多项专利技术,产品性能优越。
2. 产品齐全:提供广泛的功率半导体产品,满足不同应用需求。
3. 定制服务:根据客户需求提供定制化产品和解决方案。
4. 质量可靠:严格的质量控制和测试流程,确保产品的可靠性和稳定性。
5. 客户支持:提供专业的技术支持和售后服务,帮助客户解决技术难题。

VUO82-14NO7数据手册

厂牌 PDF简要描述 下载
IXYS 整流二极管/整流桥 IXYS VUO82-14NO7 VUO82-14NO7数据手册

VUO82-14NO7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 42.8064 ¥ 358.2361
10+ $ 31.9987 ¥ 267.7893
库存: 10
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 358.23
