首页  >  产品百科  >  VUO52-16NO1

VUO52-16NO1

产品分类: 整流二极管/整流桥
厂牌: IXYS
产品描述: IXYS 三相整流桥模块, 55A峰值平均正向电流, 1600V峰值反向重复电压, 5引脚, V1-A-Pack封装, 面板
供应商型号: 2429728
供应商: 海外现货
标准整包数: 1

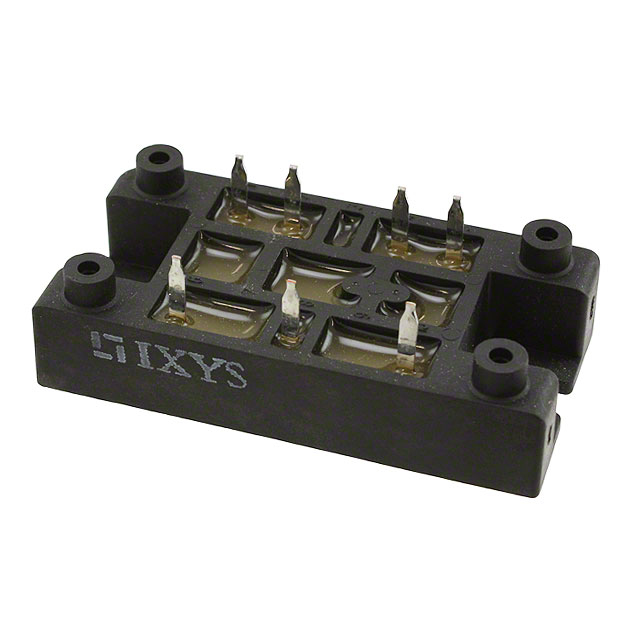

IXYS 整流二极管/整流桥 VUO52-16NO1

VUO52-16NO1概述

    电子元器件技术手册:VUO52-16NO1 系列整流桥

    1. 产品简介


    产品类型:整流桥模块(三相桥式整流器)
    主要功能:
    - 实现直流电源转换
    - 高效电流转换和电压调整
    应用领域:
    - 交流电源到直流电源的转换
    - 适用于各种三相桥配置
    - 包括开关电源、PWM逆变器输入整流器、直流电源供电设备和直流电机电源

    2. 技术参数


    - 最大非重复反向阻断电压:VRRM = 1600 V
    - 最大重复反向阻断电压:VRSM = 150 V
    - 正向电压降:VF = 1.13 V(典型值)
    - 额定正向电流:IF = 60 A
    - 最大浪涌电流:IFSM = 350 A
    - 总功率耗散:Ptot = 95 W(T = 25°C)
    - 热阻:RthJC = 0.3 K/W;RthCH = 1.3 K/W
    - 隔离电压:Isolation Voltage = 3600 V
    - 工作温度范围:TVJ = -40°C to 150°C
    - 工作湿度:ISOL ≤ 1 mA(标准)
    - 包装:V1-A-Pack,符合RoHS标准
    - 外形尺寸:高度17 mm,重量37 g

    3. 产品特点和优势


    - 陶瓷基板:具备良好的热传导性和机械强度
    - 低正向电压降:降低功耗,提高效率
    - 极低漏电流:增强可靠性,减少电磁干扰
    - 先进的功率循环能力:延长使用寿命
    - 行业标准封装:方便集成和安装

    4. 应用案例和使用建议


    应用案例:
    - 三相电机电源供应
    - 大功率直流电源转换器
    - 汽车充电站的输入整流器
    使用建议:
    - 建议使用铜散热片进行有效的散热
    - 确保所有连接牢固,特别是螺栓固定部分
    - 根据手册提供的图示进行正确的安装

    5. 兼容性和支持


    - 兼容性:适用于大多数三相电路设计
    - 支持信息:Littelfuse提供详尽的技术文档和支持服务,用户可通过官网获得更多信息和指导

    6. 常见问题与解决方案


    问题1:设备启动时出现异常噪声
    - 解决方案:检查是否连接正确,确认所有连接无松动,且散热系统运行正常。
    问题2:设备过热
    - 解决方案:确保安装适当的散热措施,如使用更大尺寸的散热器或增加风扇冷却。
    问题3:电流波动大
    - 解决方案:检查负载平衡和电路连接,确保没有短路现象发生。

    7. 总结和推荐


    综合评估:
    - VUO52-16NO1 整流桥具备出色的耐高温、高电流处理能力和优良的散热性能,适合多种高压、大功率的应用场景。
    - 低正向电压降和极低漏电流使其具有优异的能效比,特别适用于需要高效能量转换的工业应用场合。
    - 强大的技术支持和广泛的兼容性使其成为众多设计者的首选。
    推荐:
    强烈推荐使用VUO52-16NO1系列整流桥,它不仅能为您的设备提供稳定可靠的直流电源,还能显著提升系统的整体性能。

VUO52-16NO1参数

参数
配置
If - 正向电流 54A
Ir - 反向电流 40μA
Vr-反向电压 1.6KV
反向恢复时间 -
正向浪涌电流 380A
长*宽*高 63mm*31.6mm*17mm
通用封装 V-1-A
安装方式 底座安装
零件状态 在售
包装方式 散装

VUO52-16NO1厂商介绍

IXYS公司是一家全球领先的功率半导体公司,专注于设计、制造和销售高性能的功率半导体产品。其产品广泛应用于工业、医疗、电信、计算机、消费电子、太阳能和汽车等领域。

IXYS的产品主要分为以下几类:
1. 功率MOSFET:用于电源管理、电机控制等应用。
2. IGBT:用于高压、大电流的电力电子应用。
3. 整流器:用于电源、电机驱动等应用。
4. 晶体管:用于信号放大、开关控制等应用。
5. 功率模块:集成了多个功率器件,用于简化设计和提高可靠性。

IXYS的优势在于:
1. 技术领先:IXYS拥有多项专利技术,产品性能优越。
2. 产品齐全:提供广泛的功率半导体产品,满足不同应用需求。
3. 定制服务:根据客户需求提供定制化产品和解决方案。
4. 质量可靠:严格的质量控制和测试流程,确保产品的可靠性和稳定性。
5. 客户支持:提供专业的技术支持和售后服务,帮助客户解决技术难题。

VUO52-16NO1数据手册

厂牌 PDF简要描述 下载
IXYS 整流二极管/整流桥 IXYS VUO52-16NO1 VUO52-16NO1数据手册

VUO52-16NO1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 236.491
5+ ¥ 236.491
10+ ¥ 228.0449
50+ ¥ 228.0449
100+ ¥ 228.0449
库存: 51
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 236.49
