首页  >  产品百科  >  VUB145-16NOXT

VUB145-16NOXT

产品分类: 整流二极管/整流桥
厂牌: IXYS
产品描述: 1.6KV 100μA 150A 底座安装 107.5mm*45mm*17mm
供应商型号: 747-VUB145-16NOXT
供应商: Mouser
标准整包数: 1

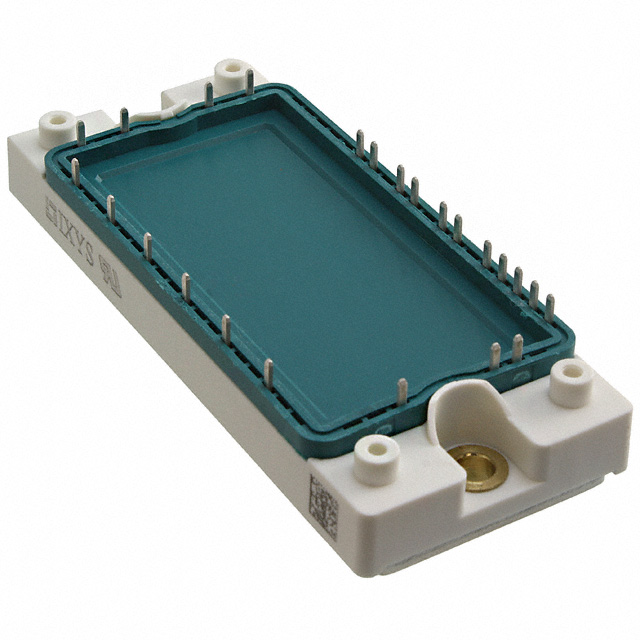

IXYS 整流二极管/整流桥 VUB145-16NOXT

VUB145-16NOXT概述


    产品简介


    VUB145-16NOXT 是一款标准整流模块,结合了整流桥、制动单元及NTC热敏电阻。该产品广泛应用于驱动逆变器等领域,是一款高性能的半导体器件。

    技术参数


    - 类型:整流模块
    - 主要规格:
    - 额定电压 (VRRM):1600 V
    - 最大重复峰值反向电压 (VRRM):1600 V
    - 最大非重复反向阻断电压:1600 V
    - 最大重复反向电压:1200 V
    - 额定电流 (IF):180 A
    - 最大正向电压降 (VF):1.20 V
    - 总功率耗散 (Ptot):500 W
    - 最大瞬态门极发射极电压 (VGES):±20 V
    - 最大集电极发射极电压 (VCES):1200 V
    - 集电极发射极饱和电压 (VCE(sat)):1.7 V
    - 门极发射极漏电流 (IGES):0.1 mA
    - 最大瞬态结到壳体热阻 (RthJC):0.9 K/W
    - 工作温度范围:-40°C 至 125°C
    - 储存温度范围:-40°C 至 125°C
    - 电气特性:详见手册中的具体规格和条件

    产品特点和优势


    1. 先进的X2PT Punch Through设计:具有出色的短路承受能力,低栅极电荷,低电磁干扰,高可靠性和长寿命。
    2. 低正向电压降和泄漏电流:非常低的正向电压降(VF < 1.20 V)和非常低的泄漏电流(IR < 0.1 μA),提高效率。
    3. 薄片技术结合X2PT设计:提供了低VCE(sat)和低热阻。
    4. 集成NTC热敏电阻:用于温度监控和保护。

    应用案例和使用建议


    应用案例
    - 驱动逆变器:用于工业电机控制和可再生能源系统中,如太阳能逆变器。
    - 电动汽车:作为充电系统的部分,提供高效能量转换。
    使用建议
    - 在高温环境下使用时,确保良好的散热设计以避免热失控。
    - 定期检查NTC热敏电阻的状态,以确保系统的正常运行。

    兼容性和支持


    - 兼容性:该产品适用于符合IEC 60747标准的各种应用,与市场上主流的逆变器和其他电力电子设备兼容。
    - 支持和维护:制造商提供详尽的技术文档和客户支持,确保用户的顺利应用。

    常见问题与解决方案


    - 问题1:温度过高导致过热保护触发。
    - 解决方案:优化散热设计,使用适当的散热片或其他冷却方法。

    - 问题2:系统稳定性差,频繁出现故障。
    - 解决方案:检查系统的布线和连接,确保所有连接都牢固且正确。定期检查并更换损坏的元件。

    总结和推荐


    综上所述,VUB145-16NOXT 整流模块在设计和性能方面表现优异,具有高可靠性、高效率的特点。它的多功能性和广泛的适用性使其成为多种工业和能源系统的理想选择。基于以上因素,我们强烈推荐此产品用于各种需要高效、可靠的电源转换的应用场合。

VUB145-16NOXT参数

参数
配置 -
If - 正向电流 150A
Ir - 反向电流 100μA
Vr-反向电压 1.6KV
反向恢复时间 -
正向浪涌电流 -
长*宽*高 107.5mm*45mm*17mm
安装方式 底座安装
零件状态 在售
包装方式 盒装,散装

VUB145-16NOXT厂商介绍

IXYS公司是一家全球领先的功率半导体公司,专注于设计、制造和销售高性能的功率半导体产品。其产品广泛应用于工业、医疗、电信、计算机、消费电子、太阳能和汽车等领域。

IXYS的产品主要分为以下几类:
1. 功率MOSFET:用于电源管理、电机控制等应用。
2. IGBT:用于高压、大电流的电力电子应用。
3. 整流器:用于电源、电机驱动等应用。
4. 晶体管:用于信号放大、开关控制等应用。
5. 功率模块:集成了多个功率器件,用于简化设计和提高可靠性。

IXYS的优势在于:
1. 技术领先:IXYS拥有多项专利技术,产品性能优越。
2. 产品齐全:提供广泛的功率半导体产品,满足不同应用需求。
3. 定制服务:根据客户需求提供定制化产品和解决方案。
4. 质量可靠:严格的质量控制和测试流程,确保产品的可靠性和稳定性。
5. 客户支持:提供专业的技术支持和售后服务,帮助客户解决技术难题。

VUB145-16NOXT数据手册

厂牌 PDF简要描述 下载
IXYS 整流二极管/整流桥 IXYS VUB145-16NOXT VUB145-16NOXT数据手册

VUB145-16NOXT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 103.6368 ¥ 875.731
12+ $ 88.0848 ¥ 744.3166
库存: 7
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 875.73
直接购买
加入购物车
