IXGH24N170

产品分类: IGBT单管
厂牌: IXYS
产品描述: IXYS IGBT, 最大 1700 V, 最大 50 A
供应商型号: ET-2674772
供应商: 海外现货
标准整包数: 1

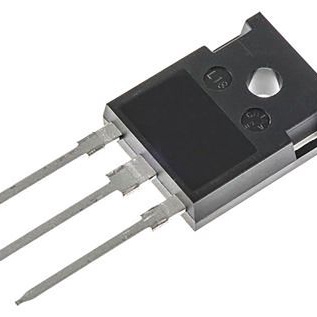

IXYS IGBT单管 IXGH24N170

IXGH24N170概述

    高压IGBT电子元器件技术手册

    产品简介


    本技术手册介绍的是IXYS公司生产的IXGH24N170和IXGT24N170高压IGBT(绝缘栅双极型晶体管)。这两种IGBT主要用于高电流处理应用中,具有驱动简单、耐压高等特点。它们广泛应用于各类需要高功率密度和高效能转换的应用领域,如电容器放电及脉冲电路、交流电机速度控制、直流伺服和机器人驱动系统、直流斩波器、不间断电源(UPS)和开关模式与谐振模式电源供应器等。

    技术参数


    - 主要性能指标
    - 最高电压:1700V
    - 最大电流(TC=25°C):50A
    - 最小饱和电压:2.5V(最大值为3.3V)
    - 开关时间(typ):250ns
    - 最大功耗:250W
    - 工作温度范围:-55°C 到 +150°C
    - 电气特性
    - 门极驱动电压(持续):±20V
    - 门极瞬时电压:±30V
    - 二极管电流(TC=25°C):150A
    - 开关安全操作区(SSOA):ICM=50A
    - 工作环境
    - 存储温度范围:-55°C 到 +150°C
    - 引脚到引脚间距:5.20mm - 5.72mm
    - 整体尺寸:20.80mm x 21.46mm x 16.26mm

    产品特点和优势


    1. 高功率密度:能够提供出色的电流处理能力和高功率密度。
    2. 易于安装:配备一个固定孔,方便安装且稳固。
    3. 兼容性强:采用国际标准封装,包括JEDEC TO-268和JEDEC TO-247 AD,使得其在各种设备中兼容性良好。

    应用案例和使用建议


    这些高压IGBT非常适合用于电机控制、机器人驱动和其他需要高效率功率转换的应用场合。具体建议如下:
    - 应用实例:在电容放电电路中,这些IGBT可以用于脉冲生成和高速响应。此外,在工业自动化系统中,它们可用于调节电机转速,提升系统的稳定性。

    - 使用建议:确保门极驱动电压在允许范围内,避免过高的电压导致损坏。在高温环境下使用时,注意散热,以防止功耗过高。

    兼容性和支持


    这些IGBT产品与多种不同的模块和设备兼容,适合表面贴装和传统安装方式。IXYS公司提供了详尽的技术支持文档,并有专业的技术支持团队随时待命,解决用户可能遇到的问题。

    常见问题与解决方案


    - 问题1:门极驱动电压过高导致损坏。
    - 解决方案:确保门极驱动电压在允许范围内,避免超出±20V的限制。

    - 问题2:温度过高导致热保护机制启动。
    - 解决方案:改善散热措施,增加散热片或风扇辅助散热。

    总结和推荐


    总体来说,IXGH24N170和IXGT24N170是高性能的高压IGBT,适用于多种工业应用。它们具备高功率密度、易于安装和广泛的应用范围,是非常理想的解决方案。强烈推荐这些IGBT用于需要高电流处理能力和高效率转换的应用环境中。

IXGH24N170参数

参数
VCEO-集电极-发射极最大电压 3.3V@ 15V,24A
最大集电极发射极饱和电压 2.5V
配置 独立式
集电极电流 50A
最大功率耗散 250W
长*宽*高 16.26mm*5.3mm*21.46mm
通用封装 TO-247AD
安装方式 通孔安装
零件状态 在售
包装方式 管装

IXGH24N170厂商介绍

IXYS公司是一家全球领先的功率半导体公司,专注于设计、制造和销售高性能的功率半导体产品。其产品广泛应用于工业、医疗、电信、计算机、消费电子、太阳能和汽车等领域。

IXYS的产品主要分为以下几类:
1. 功率MOSFET:用于电源管理、电机控制等应用。
2. IGBT:用于高压、大电流的电力电子应用。
3. 整流器:用于电源、电机驱动等应用。
4. 晶体管:用于信号放大、开关控制等应用。
5. 功率模块:集成了多个功率器件,用于简化设计和提高可靠性。

IXYS的优势在于:
1. 技术领先:IXYS拥有多项专利技术,产品性能优越。
2. 产品齐全:提供广泛的功率半导体产品,满足不同应用需求。
3. 定制服务:根据客户需求提供定制化产品和解决方案。
4. 质量可靠:严格的质量控制和测试流程,确保产品的可靠性和稳定性。
5. 客户支持:提供专业的技术支持和售后服务,帮助客户解决技术难题。

IXGH24N170数据手册

厂牌 PDF简要描述 下载
IXYS IGBT单管 IXYS IXGH24N170 IXGH24N170数据手册

IXGH24N170封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 20.14 ¥ 170.183
5+ $ 17.8812 ¥ 151.0964
10+ $ 16.6622 ¥ 140.7954
50+ $ 15.4758 ¥ 130.7709
100+ $ 14.5925 ¥ 123.3063
250+ $ 14.0358 ¥ 118.6029
库存: 147
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 170.18
直接购买
加入购物车
