首页  >  产品百科  >  IXEL40N400

IXEL40N400

产品分类: IGBT单管
厂牌: IXYS
产品描述: 380KW 3V 独立式 4KV 90A ISOPLUS-264-3 贴片安装,通孔安装 20.29mm*5.21mm*26.42mm
供应商型号: IXEL40N400
供应商: 国内现货
标准整包数: 25

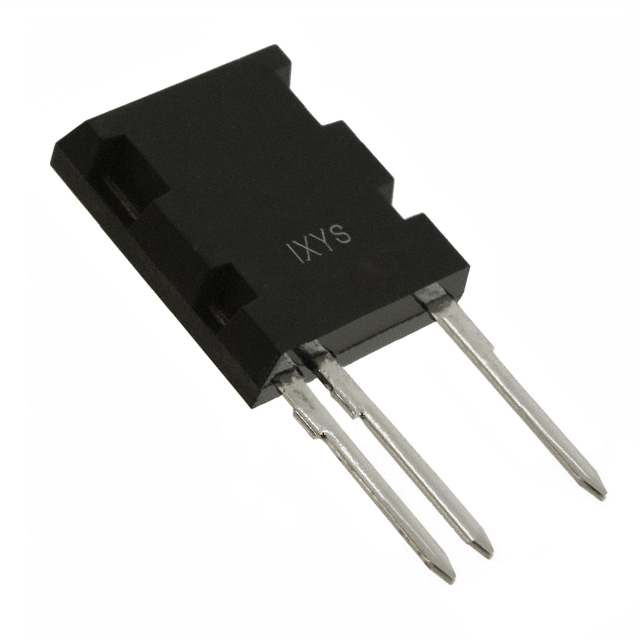

IXYS IGBT单管 IXEL40N400

IXEL40N400概述


    产品简介


    IXYS ICCEL40N400 是一款非常高性能的绝缘栅双极型晶体管(IGBT),主要用于需要高电压和高电流的应用场合。这种器件特别适合用于脉冲电路和电容器放电等应用。它的设计旨在提供极高的功率密度和易于安装的特点。其主要功能包括快速开关能力和低饱和电压,使得它在工业和电源转换领域有着广泛的应用前景。

    技术参数


    | 参数 | 值 |

    | 最大反向电压(VCES) | 4000V |
    | 最大持续栅源电压(VGES) | ±20V |
    | 最大漏极电流(IC25) | 90A(TC = 25°C) |
    | 最大集电极电流(IC110) | 40A(TC = 110°C) |
    | 脉冲最大电流(ICM) | 400A(1ms) |
    | 功率耗散(PC) | 380W(TC = 25°C) |
    | 工作温度范围(TJ) | -40°C 至 +150°C |
    | 管芯最高温度(TJM) | 150°C |
    | 存储温度范围(Tstg) | -40°C 至 +150°C |
    | 最大引线焊接温度(TL) | 300°C |
    | 最小击穿电压(VISOL) | 4000V |
    | 安装力矩(FC) | 30...170 / 7...36 Nm/lb-in |

    产品特点和优势


    1. 硅芯片直接铜键合(DCB)基底:提供了优异的散热性能,确保了器件在高电流和高电压下的稳定运行。
    2. 隔离安装表面:简化了安装过程,同时确保了电气隔离。
    3. 4000V电气隔离:保证了安全操作,特别适用于高压应用场合。
    4. UL认可的封装:提升了可靠性和安全性。
    5. 高峰值电流能力:能够承受短时间内极高的电流冲击。
    6. 低饱和电压:减小了功耗,提高了效率。

    应用案例和使用建议


    - 脉冲电路:适用于需要高瞬时功率的应用场合,如激光器和雷达系统。
    - 电容器放电:适用于快速充电和放电的应用,例如脉冲发生器。
    使用建议:为了优化性能,建议在使用过程中保持良好的散热条件,并选择适当的栅极电阻值以降低损耗。

    兼容性和支持


    - 兼容性:这款IGBT能够与其他主流的高压应用中的电子元器件良好兼容。
    - 支持:IXYS公司为客户提供详尽的技术文档和支持服务,帮助客户解决使用中遇到的各种问题。

    常见问题与解决方案


    1. 过热问题:通过增加散热器或调整安装位置来改善散热条件。
    2. 开关损耗高:更换合适的栅极电阻,或者优化驱动信号以减少开关时间。
    3. 电流不稳定:检查连接线路是否有虚焊现象,确保电气连接可靠。

    总结和推荐


    总体而言,IXYS ICCEL40N400是一款具有高功率密度、易于安装、并且能在恶劣环境下稳定工作的IGBT。其优异的性能和可靠性使其成为各种高压应用的理想选择。鉴于其出色的表现和广泛的应用范围,强烈推荐使用这款产品。

IXEL40N400参数

参数
集电极电流 90A
最大功率耗散 380KW
VCEO-集电极-发射极最大电压 4KV
最大集电极发射极饱和电压 3V
配置 独立式
长*宽*高 20.29mm*5.21mm*26.42mm
通用封装 ISOPLUS-264-3
安装方式 贴片安装,通孔安装
零件状态 在售
包装方式 管装

IXEL40N400厂商介绍

IXYS公司是一家全球领先的功率半导体公司,专注于设计、制造和销售高性能的功率半导体产品。其产品广泛应用于工业、医疗、电信、计算机、消费电子、太阳能和汽车等领域。

IXYS的产品主要分为以下几类:
1. 功率MOSFET:用于电源管理、电机控制等应用。
2. IGBT:用于高压、大电流的电力电子应用。
3. 整流器:用于电源、电机驱动等应用。
4. 晶体管:用于信号放大、开关控制等应用。
5. 功率模块:集成了多个功率器件,用于简化设计和提高可靠性。

IXYS的优势在于:
1. 技术领先:IXYS拥有多项专利技术,产品性能优越。
2. 产品齐全:提供广泛的功率半导体产品,满足不同应用需求。
3. 定制服务:根据客户需求提供定制化产品和解决方案。
4. 质量可靠:严格的质量控制和测试流程,确保产品的可靠性和稳定性。
5. 客户支持:提供专业的技术支持和售后服务,帮助客户解决技术难题。

IXEL40N400数据手册

厂牌 PDF简要描述 下载
IXYS IGBT单管 IXYS IXEL40N400 IXEL40N400数据手册

IXEL40N400封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ ¥ 962.9813
50+ ¥ 929.4863
75+ ¥ 912.7388
库存: 500
起订量: 25 增量: 25
交货地:
最小起订量为:25
合计: ¥ 24074.53
直接购买
加入购物车
