首页  >  产品百科  >  IXYH50N120C3D1

IXYH50N120C3D1

产品分类: IGBT单管
厂牌: IXYS
产品描述: IXYS IGBT, 最大 1200 V, 最大 90 A
供应商型号: ZT-IXYH50N120C3D1
供应商: 海外现货
标准整包数: 1

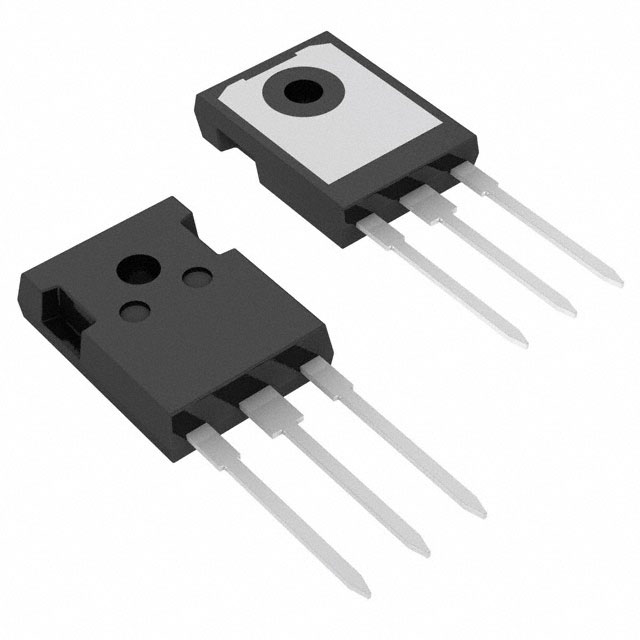

IXYS IGBT单管 IXYH50N120C3D1

IXYH50N120C3D1概述

    高速IGBT IXYH50N120C3D1 技术手册

    1. 产品简介


    产品类型:高速IGBT(绝缘栅双极晶体管)
    主要功能:用于高频功率逆变器、不间断电源(UPS)、电机驱动、开关模式电源(SMPS)、功率因数校正(PFC)电路、电池充电器、焊接机及灯具镇流器等领域。
    产品特点:具有低开关损耗、平方反向偏置安全工作区(RBSOA)、正温度系数、内置超快反并联二极管等特点。

    2. 技术参数


    | 参数 | 值 |

    | 最高耐压(VCEO) | 1200V |
    | 额定电流(IC100) | 50A |
    | 饱和电压(VCE(sat)) | ≤3.5V |
    | 开关时间(tfi(typ)) | 43ns |
    | 连续电流(IC) | 50A |
    | 脉冲电流(IC25) | 90A |
    | 最大电流(IC100) | 50A |
    | 最大脉冲电流(IC110) | 25A |
    | 最大雪崩电流(ICM) | 210A |
    | 反向偏置安全工作区电流(SSOA) | 100A@VGE=15V |
    | 最大功耗(PC) | 625W |
    | 工作温度范围(TJ) | -55°C ~ +150°C |
    | 存储温度范围(Tstg) | -55°C ~ +150°C |

    3. 产品特点和优势


    特点:
    - 优化设计以降低开关损耗
    - 平方RBSOA
    - 正温度系数的饱和电压Vce(sat)
    - 内置超快反并联二极管
    - 高电流承载能力
    - 国际标准封装
    优势:
    - 高功率密度
    - 低门极驱动需求

    4. 应用案例和使用建议


    应用案例:
    - 在高频功率逆变器中用于减少开关损耗,提高效率
    - 在UPS系统中提供稳定的电力输出
    - 在电机驱动系统中实现高效的电能转换
    - 在SMPS和PFC电路中提供稳定的电流控制
    - 在电池充电器中提升充电效率
    使用建议:
    - 确保合适的散热措施,避免过热损坏
    - 在使用时需要遵循制造商推荐的门极驱动条件
    - 使用适当的保护电路来避免过压和过流

    5. 兼容性和支持


    兼容性:
    - 与大多数现代电子设备兼容
    - 适用于各种工业和商业应用
    支持:
    - 提供全面的技术文档和应用指南
    - 定期的技术培训和支持服务

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关时间过长 | 检查门极电阻值,适当调整门极电阻 |
    | 饱和电压过高 | 检查门极驱动电压是否符合要求,确保合适的驱动电路 |
    | 过温报警 | 改善散热措施,如增加散热片或强制风冷 |
    | 电流浪涌问题 | 添加额外的保护电路如瞬态抑制二极管 |

    7. 总结和推荐


    总结:
    IXYH50N120C3D1是一款高性能的高速IGBT,具有优异的开关特性和强大的电流处理能力。它特别适用于需要高效率和高频工作的场合,例如高频功率逆变器、UPS系统和电机驱动等。
    推荐:
    对于需要高性能IGBT的应用场合,强烈推荐使用IXYH50N120C3D1。其独特的设计使其在多种工业和商业应用中表现卓越,能够显著提升系统的整体性能和可靠性。

IXYH50N120C3D1参数

参数
配置 独立式
集电极电流 90A
最大功率耗散 625W
VCEO-集电极-发射极最大电压 4V@ 15V,50A
最大集电极发射极饱和电压 4.2V
16.26mm(Max)
5.3mm(Max)
21.46mm(Max)
通用封装 TO-247
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

IXYH50N120C3D1厂商介绍

IXYS公司是一家全球领先的功率半导体公司,专注于设计、制造和销售高性能的功率半导体产品。其产品广泛应用于工业、医疗、电信、计算机、消费电子、太阳能和汽车等领域。

IXYS的产品主要分为以下几类:
1. 功率MOSFET:用于电源管理、电机控制等应用。
2. IGBT:用于高压、大电流的电力电子应用。
3. 整流器:用于电源、电机驱动等应用。
4. 晶体管:用于信号放大、开关控制等应用。
5. 功率模块:集成了多个功率器件,用于简化设计和提高可靠性。

IXYS的优势在于:
1. 技术领先:IXYS拥有多项专利技术,产品性能优越。
2. 产品齐全:提供广泛的功率半导体产品,满足不同应用需求。
3. 定制服务:根据客户需求提供定制化产品和解决方案。
4. 质量可靠:严格的质量控制和测试流程,确保产品的可靠性和稳定性。
5. 客户支持:提供专业的技术支持和售后服务,帮助客户解决技术难题。

IXYH50N120C3D1数据手册

厂牌 PDF简要描述 下载
IXYS IGBT单管 IXYS IXYH50N120C3D1 IXYH50N120C3D1数据手册

IXYH50N120C3D1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 12.0449 ¥ 100.9366
库存: 296
起订量: 6 增量: 30
交货地:
最小起订量为:1
合计: ¥ 100.93
直接购买
加入购物车
