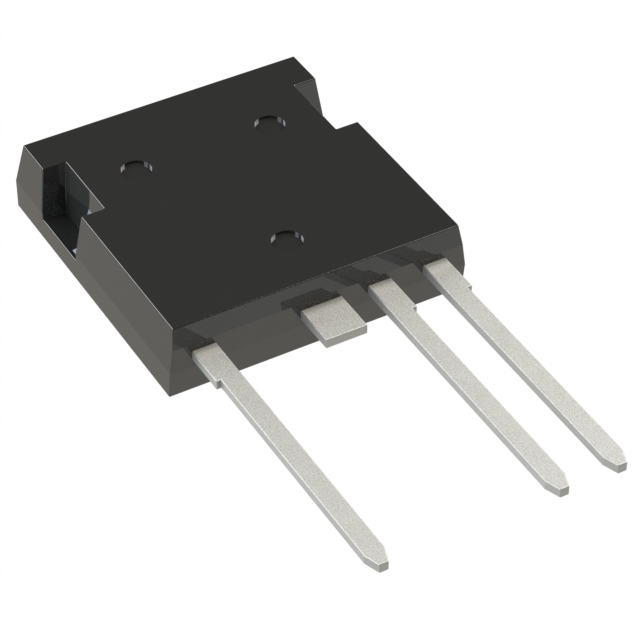

IXBF42N300

产品分类: IGBT单管
厂牌: IXYS
产品描述: 独立式 3KV 60A ISOPLUS-I4-PAK-3 通孔安装
供应商型号: IXBF42N300
供应商: 国内现货
标准整包数: 250
IXYS IGBT单管 IXBF42N300

IXBF42N300概述

    高压BiMOSFET IXBF42N300 技术手册

    1. 产品简介


    IXBF42N300 是一款高压 BiMOSFET(双极-金属氧化物半导体场效应晶体管),由IXYS公司生产。它集成了硅芯片直接铜键合(DCB)基板和隔离安装表面,具有高阻断电压、高峰值电流能力和低饱和电压的特点。这种高压 BiMOSFET 主要应用于激光发生器、电容器放电电路、交流开关和保护电路等领域。

    2. 技术参数


    以下是IXBF42N300的主要技术参数:
    | 参数名称 | 最小值 | 典型值 | 最大值 |
    ||
    | VC
    ES (TC = 25°C) | 3000 V | 3000 V | 3000 V |
    | VGE(th) (IC = 1mA, VCE = VGE) | 3.0 V | 5.0 V | - |
    | IC25 (TC = 25°C) | - | - | 60 A |
    | IC110 (TC = 110°C) | - | - | 24 A |
    | ICCM (TC = 25°C, 1ms) | - | - | 380 A |
    | VCE(sat) (IC = 42A, VGE = 15V, TJ = 25°C) | 2.5 V | 3.0 V | 3.1 V |
    | VF (IF = 42A, VGE = 0V) | - | - | 2.5 V |

    3. 产品特点和优势


    - 低栅极驱动需求:这使得IXBF42N300在应用中更加节能且易于控制。
    - 高功率密度:集成设计使得其能够在有限的空间内提供更高的性能。
    - 高阻断电压和峰值电流能力:适用于需要高耐压和强电流的应用场景。
    - 低饱和电压:有效减少了电力损耗。

    4. 应用案例和使用建议


    IXBF42N300广泛应用于激光发生器、电容器放电电路、交流开关和保护电路等领域。为了获得最佳性能,建议遵循以下几点:
    - 在设计电路时,确保栅极驱动电压在±25V以内,避免损坏设备。
    - 在处理高峰值电流时,确保良好的散热管理,以防止过热。
    - 对于高频率应用,注意栅极电容的影响,选择合适的驱动电路以避免信号失真。

    5. 兼容性和支持


    IXBF42N300与多种系统和组件兼容,支持标准的安装方式和接线。IXYS公司提供了详尽的技术支持文档和在线资源,帮助用户快速解决问题并进行故障排查。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 过热导致性能下降 | 使用适当的散热措施,如散热片或风扇。 |
    | 电流过高导致损坏 | 检查电路,确保负载在设备额定范围内。 |
    | 栅极驱动电压不稳定 | 使用稳定可靠的电源,确保电压在指定范围内。

    7. 总结和推荐


    综上所述,IXBF42N300是一款高性能、可靠性强的高压BiMOSFET,适用于多种工业应用。它不仅具备高阻断电压和峰值电流的能力,而且通过优化设计实现了低饱和电压和高功率密度。因此,我强烈推荐这款产品给需要高性能和高可靠性的应用场合。

IXBF42N300参数

参数
最大集电极发射极饱和电压 -
配置 独立式
集电极电流 60A
最大功率耗散 -
VCEO-集电极-发射极最大电压 3KV
通用封装 ISOPLUS-I4-PAK-3
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

IXBF42N300厂商介绍

IXYS公司是一家全球领先的功率半导体公司,专注于设计、制造和销售高性能的功率半导体产品。其产品广泛应用于工业、医疗、电信、计算机、消费电子、太阳能和汽车等领域。

IXYS的产品主要分为以下几类:
1. 功率MOSFET:用于电源管理、电机控制等应用。
2. IGBT:用于高压、大电流的电力电子应用。
3. 整流器:用于电源、电机驱动等应用。
4. 晶体管:用于信号放大、开关控制等应用。
5. 功率模块:集成了多个功率器件,用于简化设计和提高可靠性。

IXYS的优势在于:
1. 技术领先:IXYS拥有多项专利技术,产品性能优越。
2. 产品齐全:提供广泛的功率半导体产品,满足不同应用需求。
3. 定制服务:根据客户需求提供定制化产品和解决方案。
4. 质量可靠:严格的质量控制和测试流程,确保产品的可靠性和稳定性。
5. 客户支持:提供专业的技术支持和售后服务,帮助客户解决技术难题。

IXBF42N300数据手册

厂牌 PDF简要描述 下载
IXYS IGBT单管 IXYS IXBF42N300 IXBF42N300数据手册

IXBF42N300封装设计

查看详情并下载
Symbol
Footprint
3D Model
