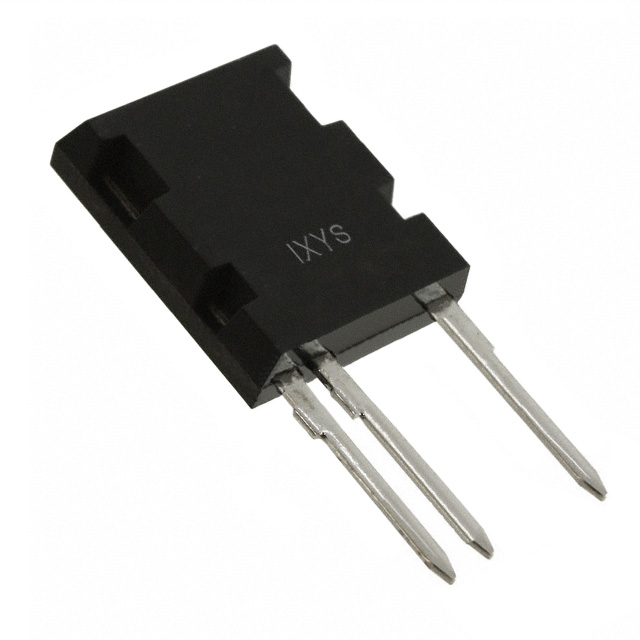

IXGL75N250

产品分类: IGBT单管
厂牌: IXYS
产品描述: 2.5KV 110A 贴片安装,通孔安装
供应商型号: IXGL75N250
供应商: 国内现货
标准整包数: 300
IXYS IGBT单管 IXGL75N250

IXGL75N250概述

    IXGL75N250 高压IGBT技术手册

    1. 产品简介


    IXGL75N250 是一款高电压绝缘栅双极晶体管(Insulated Gate Bipolar Transistor,IGBT),特别适用于电容器放电应用。这种器件具有非常高的峰值电流能力,低饱和电压,MOS栅极开启等功能。其独特的设计使其具备卓越的耐用性和可靠性,在多种高压应用中表现出色。

    2. 技术参数


    | 参数 | 最小值 | 典型值 | 最大值 |
    ||
    | 最高耐压VCES | 2500 V 2500 V |
    | 漏电流IC(TC = 25°C) | 110 A
    | 漏电流IC(TC = 90°C) 65 A
    | 峰值电流ICM 580 A |
    | 饱和电压VCE(sat) 2.9 V | 4.1 V |
    | 结温范围TJ | -55°C 150°C |
    | 极限温度TSTG | -55°C 150°C |
    | 热阻RthJC | 0.29°C/W |
    | 热阻RthCK | 0.15°C/W |

    3. 产品特点和优势


    - 高峰值电流能力:能够处理高达580安培的峰值电流,适用于需要瞬时大电流的应用。
    - 低饱和电压:在典型条件下饱和电压仅为2.9伏,减少了功率损耗,提高了效率。
    - 耐用的NPT结构:提高了器件的可靠性和耐用性,适合在恶劣环境中使用。
    - ISOPLUS i5-PAK封装:提供良好的散热性能和机械强度,符合行业标准,同时通过UL认证。
    - 高可靠性:采用了ISOPLUS i5-PAK封装技术,确保在高电压应用中的长期稳定性和可靠性。

    4. 应用案例和使用建议


    IXGL75N250广泛应用于电容器放电和脉冲电路等领域。例如,在激光打标机中,需要瞬间提供高能量输出,IXGL75N250可以快速放电并提供所需的高电流。此外,在电力系统中,IXGL75N250也可用于保护和控制高压电容器。
    使用建议:
    - 在高温环境下使用时,确保充分的散热措施以防止过热。
    - 使用大电流时需注意IGBT的功耗和热管理,避免长时间工作在极限状态。
    - 针对不同的应用场景,合理选择外部电路的配置,如门极电阻等。

    5. 兼容性和支持


    IXGL75N250 与大多数常见的电路板和连接器兼容,其ISOPLUS i5-PAK封装也易于集成到现有的设计中。厂商提供了详细的技术文档和支持,以帮助用户在开发过程中解决技术难题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 过热导致性能下降 | 加强散热措施,如使用散热片或改进通风设计 |
    | 寿命短 | 严格按照规定条件使用,并定期进行维护 |
    | 启动速度慢 | 调整门极电阻,优化开关时间 |

    7. 总结和推荐


    IXGL75N250是一款高性能的高电压IGBT,非常适合电容器放电和脉冲电路应用。其卓越的峰值电流能力和低饱和电压使得其在这些应用中表现优异。同时,其可靠的封装和广泛的应用支持使其在市场上具有强大的竞争力。强烈推荐给需要高效能、高可靠性的高压IGBT的设计工程师。

IXGL75N250参数

参数
最大集电极发射极饱和电压 -
配置 -
集电极电流 110A
最大功率耗散 -
VCEO-集电极-发射极最大电压 2.5KV
安装方式 贴片安装,通孔安装
零件状态 在售
包装方式 管装
