DSSK40-0015B

产品分类: 整流二极管/整流桥
厂牌: IXYS
产品描述: 15V 350A 10mA 20A 双commoncathode TO-247AD 通孔安装 16.26mm*5.3mm*21.46mm
供应商型号: DSSK40-0015B
供应商: 国内现货
标准整包数: 450

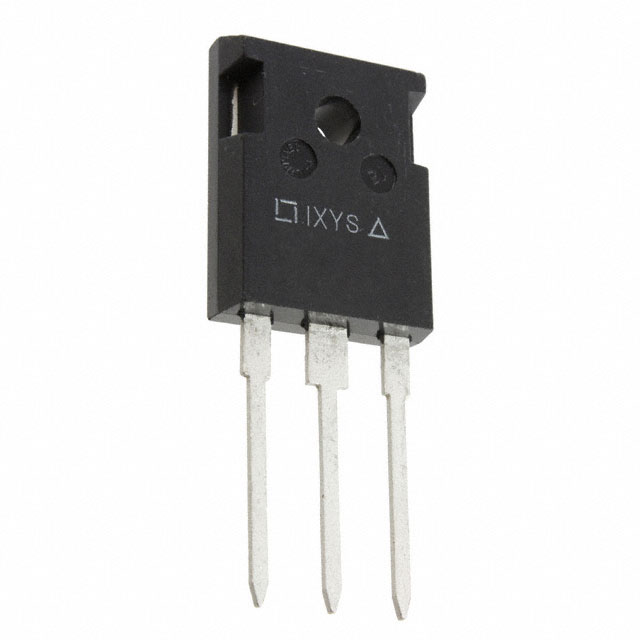

IXYS 整流二极管/整流桥 DSSK40-0015B

DSSK40-0015B概述


    产品简介


    DSSK40-0015B 高性能肖特基二极管
    DSSK40-0015B 是一款高性能的肖特基二极管,采用常见的阴极共阴设计。其主要功能在于其低损耗和软恢复特性,特别适用于开关模式电源(SMPS)中的整流器及低电压转换器中的自由轮换二极管。这款二极管具有高效能和高可靠性,在各种电路操作中表现优异。

    技术参数


    - 型号: DSSK40-0015B
    - 正向电压降 (Vf): 典型值 0.32 V,最大值 0.43 V
    - 最大反向重复峰值电压 (VRRM): 15 V
    - 最大非重复反向阻断电压 (VRSM): 15 V
    - 最大正向浪涌电流 (IFSM): 350 A (持续时间 10 ms)
    - 热阻 (RthJC): 2.0 K/W
    - 封装: TO-247
    - 工作温度范围: -55°C 至 150°C

    产品特点和优势


    - 非常低的正向电压降 (Vf):典型值仅为 0.32 V,确保极低的功率损耗。
    - 极低的切换损耗:出色的性能有助于降低整体系统的能量消耗。
    - 低反向恢复电流 (Irm):这有助于减少保护电路中的电压峰值。
    - 改进的热行为:高效的热管理保证了更高的系统可靠性和更长的使用寿命。
    - 高可靠性电路操作:适合用于多种工业标准应用。
    - 低噪声切换:减少电路中的电磁干扰。

    应用案例和使用建议


    - 应用领域:广泛应用于开关模式电源(SMPS)、低电压转换器中的整流器和自由轮转二极管。
    - 使用建议:为了达到最佳性能,应确保散热良好,以避免过高的温度导致性能下降或损坏。根据应用场景的不同,可以考虑使用散热片或风扇进行散热管理。

    兼容性和支持


    - 封装:TO-247,这是一个行业标准封装,具有良好的通用性和互换性。
    - 支持:IXYS 提供详尽的技术文档和支持,用户可以在官方网站上找到更多关于此产品的详细信息和技术支持资源。

    常见问题与解决方案


    - 问题1:在高温环境下正向电压降明显增加。
    - 解决方案:安装散热片或风扇,确保良好的散热条件。

    - 问题2:正向浪涌电流过大,导致损坏。
    - 解决方案:使用适当的保护措施,如保险丝或限流电阻,以限制浪涌电流。

    总结和推荐


    总结:DSSK40-0015B 高性能肖特基二极管凭借其卓越的性能和稳定性,在开关电源及低电压转换器中表现出色。其低损耗、高可靠性、低噪声等特性使其成为市场上的佼佼者。
    推荐:对于需要高性能和可靠性的应用,强烈推荐使用 DSSK40-0015B。通过采取适当的散热措施,可以获得最佳的使用效果。

DSSK40-0015B参数

参数
Vr-反向电压 15V
反向恢复时间 -
正向浪涌电流 350A
配置 双commoncathode
If - 正向电流 20A
Ir - 反向电流 10mA
长*宽*高 16.26mm*5.3mm*21.46mm
通用封装 TO-247AD
安装方式 通孔安装
零件状态 在售
包装方式 管装

DSSK40-0015B厂商介绍

IXYS公司是一家全球领先的功率半导体公司,专注于设计、制造和销售高性能的功率半导体产品。其产品广泛应用于工业、医疗、电信、计算机、消费电子、太阳能和汽车等领域。

IXYS的产品主要分为以下几类:
1. 功率MOSFET:用于电源管理、电机控制等应用。
2. IGBT:用于高压、大电流的电力电子应用。
3. 整流器:用于电源、电机驱动等应用。
4. 晶体管:用于信号放大、开关控制等应用。
5. 功率模块:集成了多个功率器件,用于简化设计和提高可靠性。

IXYS的优势在于:
1. 技术领先:IXYS拥有多项专利技术,产品性能优越。
2. 产品齐全:提供广泛的功率半导体产品,满足不同应用需求。
3. 定制服务:根据客户需求提供定制化产品和解决方案。
4. 质量可靠:严格的质量控制和测试流程,确保产品的可靠性和稳定性。
5. 客户支持:提供专业的技术支持和售后服务,帮助客户解决技术难题。

DSSK40-0015B数据手册

厂牌 PDF简要描述 下载
IXYS 整流二极管/整流桥 IXYS DSSK40-0015B DSSK40-0015B数据手册

DSSK40-0015B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
450+ ¥ 25.372
900+ ¥ 24.4895
1350+ ¥ 24.0482
库存: 1020
起订量: 450 增量: 450
交货地:
最小起订量为:450
合计: ¥ 11417.4
