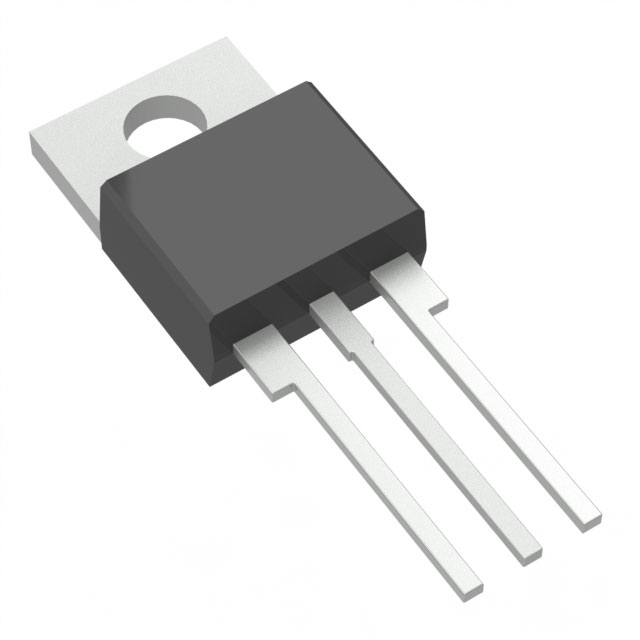

IXGP48N60A3

产品分类: IGBT单管
厂牌: IXYS
产品描述: 300W 1.18V 独立式 600V 120A TO-220 通孔安装
供应商型号: 238-IXGP48N60A3-ND
供应商: Digi-Key
标准整包数: 1
IXYS IGBT单管 IXGP48N60A3

IXGP48N60A3概述


    产品简介


    IXGA48N60A3, IXGP48N60A3 和 IXGH48N60A3 IGBT
    IXGA48N60A3、IXGP48N60A3 和 IXGH48N60A3 是由 IXYS 公司生产的 GenX3TM 系列 IGBT(绝缘栅双极晶体管)。这些产品设计用于低传导损耗优化,并具备高电流处理能力及国际标准封装。它们适用于功率逆变器、不间断电源系统(UPS)、电机驱动、开关模式电源(SMPS)、功率因数校正电路(PFC)、电池充电器、焊接机和灯泡镇流器等领域。这些 IGBT 在高达 5kHz 的开关频率下表现优异,广泛应用于工业控制和电力电子系统中。

    技术参数


    以下是 IXGA48N60A3、IXGP48N60A3 和 IXGH48N60A3 的关键技术参数:
    - 最大额定电压 (VCES):600V
    - 最大连续栅极电压 (VGES):±20V
    - 最大脉冲集电极电流 (IC):120A (TC = 25°C),48A (TC = 110°C)
    - 最大瞬态集电极电流 (ICM):300A
    - 最大功耗 (PC):300W (TC = 25°C)
    - 最高工作温度 (TJ):-55°C 到 +150°C
    - 最高结温 (TJM):+150°C
    - 存储温度范围 (Tstg):-55°C 到 +150°C
    - 最大引线焊接温度 (TL):300°C
    - 最大焊锡温度 (TSOLD):260°C (1.6mm 距离,持续10秒)

    产品特点和优势


    - 低传导损耗优化:适合低损耗操作,特别适用于高频应用。
    - 方形反向偏置安全工作区 (RBSOA):保证在各种工作条件下稳定可靠。
    - 高电流处理能力:能够承受高电流,适合大功率应用。
    - 国际标准封装:适用于多种应用,易于集成。
    - 高功率密度:紧凑设计,适合空间有限的应用场合。
    - 低栅极驱动需求:简化驱动电路设计,降低系统复杂度。

    应用案例和使用建议


    应用案例
    这些 IGBT 常见于工业控制系统中,例如:
    - 功率逆变器:将直流电转换为交流电,应用于太阳能发电系统。
    - 不间断电源系统 (UPS):确保电力供应连续性,防止停电导致的损失。
    - 电机驱动:控制电动机的启动、停止和速度调节,适用于工厂自动化系统。
    - 焊接机:用于焊接作业,提供稳定的电流和电压输出。
    使用建议
    - 热管理:在高温环境下使用时,需要特别注意散热,避免温度超过最大结温 (150°C)。
    - 驱动电路设计:考虑使用合适的驱动电路以减少栅极驱动需求,提高效率。
    - 应用测试:在不同工作条件(如高低温环境)下进行充分的测试,确保稳定可靠运行。

    兼容性和支持


    - 封装兼容性:提供了 TO-263、TO-220 和 TO-247 三种封装形式,便于不同应用场景的选择。
    - 技术支持:IXYS 公司提供了详尽的技术文档和支持服务,帮助用户更好地了解和使用这些产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 过热损坏 | 确保良好的散热设计,使用散热片或散热器。 |
    | 开关损耗高 | 调整驱动电阻值,优化驱动信号。 |
    | 高温环境下工作 | 确保符合温度范围内的最大结温要求,加强热管理。 |

    总结和推荐


    综合评估
    - 优点:IXGA48N60A3、IXGP48N60A3 和 IXGH48N60A3 IGBT 以其优化的低传导损耗、高电流处理能力和国际标准封装,在多种工业和电力电子应用中表现出色。
    - 适用性:广泛应用于功率逆变器、不间断电源系统、电机驱动、焊接机等领域。
    - 可靠性:良好的热管理和稳定可靠的性能使其成为系统设计的理想选择。
    推荐
    鉴于其出色的性能和广泛应用,我们强烈推荐使用 IXGA48N60A3、IXGP48N60A3 和 IXGH48N60A3 IGBT。它们不仅满足高功率密度和低栅极驱动需求的要求,还能提供长期可靠的性能。对于需要高性能和稳定性的应用场合,这些产品无疑是最佳选择。

IXGP48N60A3参数

参数
配置 独立式
集电极电流 120A
最大功率耗散 300W
VCEO-集电极-发射极最大电压 600V
最大集电极发射极饱和电压 1.18V
通用封装 TO-220
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

IXGP48N60A3厂商介绍

IXYS公司是一家全球领先的功率半导体公司,专注于设计、制造和销售高性能的功率半导体产品。其产品广泛应用于工业、医疗、电信、计算机、消费电子、太阳能和汽车等领域。

IXYS的产品主要分为以下几类:
1. 功率MOSFET:用于电源管理、电机控制等应用。
2. IGBT:用于高压、大电流的电力电子应用。
3. 整流器:用于电源、电机驱动等应用。
4. 晶体管:用于信号放大、开关控制等应用。
5. 功率模块:集成了多个功率器件,用于简化设计和提高可靠性。

IXYS的优势在于:
1. 技术领先:IXYS拥有多项专利技术,产品性能优越。
2. 产品齐全:提供广泛的功率半导体产品,满足不同应用需求。
3. 定制服务:根据客户需求提供定制化产品和解决方案。
4. 质量可靠:严格的质量控制和测试流程,确保产品的可靠性和稳定性。
5. 客户支持:提供专业的技术支持和售后服务,帮助客户解决技术难题。

IXGP48N60A3数据手册

厂牌 PDF简要描述 下载
IXYS IGBT单管 IXYS IXGP48N60A3 IXGP48N60A3数据手册

IXGP48N60A3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.8136 ¥ 48.6526
50+ $ 3.0518 ¥ 25.5395
100+ $ 2.7847 ¥ 23.3045
500+ $ 2.3172 ¥ 19.3917
1000+ $ 2.2123 ¥ 18.5145
库存: 295
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 48.65
