首页  >  产品百科  >  IXYT55N120A4HV

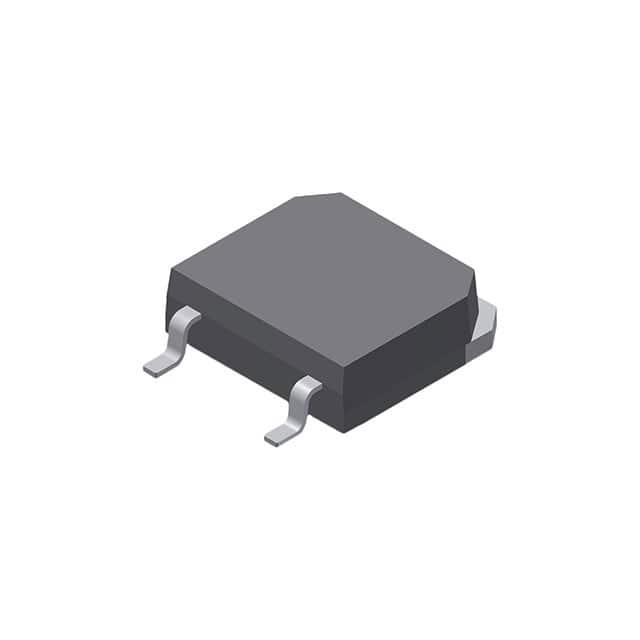

IXYT55N120A4HV

产品分类: IGBT单管
厂牌: IXYS
产品描述: 1.2KV 175A TO-268HV 贴片安装
供应商型号: 238-IXYT55N120A4HV-ND
供应商: Digi-Key
标准整包数: 1
IXYS IGBT单管 IXYT55N120A4HV

IXYT55N120A4HV概述

    IXYH55N120A4 高频超低损耗IGBT技术手册

    产品简介


    IXYH55N120A4 是一款由 Littelfuse 公司生产的 XPTTM GenX4TM 系列 IGBT(绝缘栅双极晶体管),专为高频开关应用设计。它适用于高达 5 kHz 的开关频率,具有出色的导通损耗优化和正向热系数 Vce(sat),非常适合各种高功率密度应用。这款 IGBT 被广泛应用于电力逆变器、不间断电源(UPS)、电机驱动、开关模式电源(SMPS)、功率因数校正电路(PFC)、电池充电器、焊接机、镇流器和浪涌电流保护电路等领域。

    技术参数


    | 参数 | 值 |

    | 最大集电极发射极电压 (VCES) | 1200 V |
    | 最大集电极电流 (IC) | 55 A |
    | 饱和电压 (VCE(sat)) | ≤1.8 V |
    | 开关时间 (tfi) | 270 ns |
    | 极限温度 (TJ) | -55...+175°C |
    | 驱动电压 (VGES) | ±20 V |
    | 最大功耗 (PC) | 650 W |
    | 最大结温 (TJM) | 175°C |

    产品特点和优势


    - 优化的低导通损耗:IXYH55N120A4 通过优化的设计显著降低了导通损耗,从而提高了整体效率。
    - 正向热系数:其正向热系数确保了在不同温度下的稳定性能,减少了热失控的风险。
    - 国际标准封装:采用 TO-247 封装,易于安装和散热管理。

    应用案例和使用建议


    - 电力逆变器:适用于需要高频开关的应用,如太阳能逆变器。
    - 不间断电源(UPS):提供高可靠性和高效能,适用于数据中心和其他关键负载。
    - 电机驱动:由于其低损耗和正向热系数,IXYH55N120A4 在电机驱动应用中表现出色。

    使用建议:在设计高功率密度系统时,应考虑 IGBT 的最高结温限制(175°C),并适当选择散热措施以确保长期稳定运行。此外,合理设置驱动电压和电阻,以实现最佳的开关性能和能耗效率。

    兼容性和支持


    IXYH55N120A4 与市面上大多数标准电子元器件和设备兼容,支持广泛的集成需求。Littelfuse 提供了全面的技术支持和维护服务,包括在线文档、应用指南和技术支持热线。

    常见问题与解决方案


    - 问题:设备在高温环境下性能不稳定。
    - 解决方法:增加散热片或风扇,降低周围环境温度,确保 IGBT 的结温不超过 175°C。
    - 问题:开关频率过高导致 IGBT 过热。
    - 解决方法:调整驱动电阻值,减小开关频率,或者使用更好的散热方案。
    - 问题:饱和电压不稳定。
    - 解决方法:检查连接线和焊点是否良好,确保驱动电压稳定在合适的范围内。

    总结和推荐


    总体而言,IXYH55N120A4 是一款高度可靠的 IGBT,适合用于多种高功率密度应用场合。其独特的设计使其在高频开关应用中表现出色,具有低导通损耗、正向热系数和良好的热稳定性。鉴于其卓越的性能和广泛的适用范围,强烈推荐使用 IXYH55N120A4 在电力逆变器、UPS 和其他高功率应用中。

IXYT55N120A4HV参数

参数
配置 -
集电极电流 175A
最大功率耗散 -
VCEO-集电极-发射极最大电压 1.2KV
最大集电极发射极饱和电压 -
通用封装 TO-268HV
安装方式 贴片安装
零件状态 在售
包装方式 管装

IXYT55N120A4HV厂商介绍

IXYS公司是一家全球领先的功率半导体公司,专注于设计、制造和销售高性能的功率半导体产品。其产品广泛应用于工业、医疗、电信、计算机、消费电子、太阳能和汽车等领域。

IXYS的产品主要分为以下几类:
1. 功率MOSFET:用于电源管理、电机控制等应用。
2. IGBT:用于高压、大电流的电力电子应用。
3. 整流器:用于电源、电机驱动等应用。
4. 晶体管:用于信号放大、开关控制等应用。
5. 功率模块:集成了多个功率器件,用于简化设计和提高可靠性。

IXYS的优势在于:
1. 技术领先:IXYS拥有多项专利技术,产品性能优越。
2. 产品齐全:提供广泛的功率半导体产品,满足不同应用需求。
3. 定制服务:根据客户需求提供定制化产品和解决方案。
4. 质量可靠:严格的质量控制和测试流程,确保产品的可靠性和稳定性。
5. 客户支持:提供专业的技术支持和售后服务,帮助客户解决技术难题。

IXYT55N120A4HV数据手册

厂牌 PDF简要描述 下载
IXYS IGBT单管 IXYS IXYT55N120A4HV IXYT55N120A4HV数据手册

IXYT55N120A4HV封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 16.3592 ¥ 136.9061
30+ $ 10.0637 ¥ 84.2209
120+ $ 8.6855 ¥ 72.6866
510+ $ 8.6308 ¥ 72.2293
库存: 203
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 136.9
直接购买
加入购物车
