VUO86-16NO7

产品分类: 整流二极管/整流桥
厂牌: IXYS
产品描述: IXYS 三相整流桥, 90A峰值平均正向电流, 1700V峰值反向重复电压, 5引脚, ECO-PAC1封装, 印刷电路板
供应商型号: 14M-VUO86-16NO7
供应商: 云汉优选
标准整包数: 1

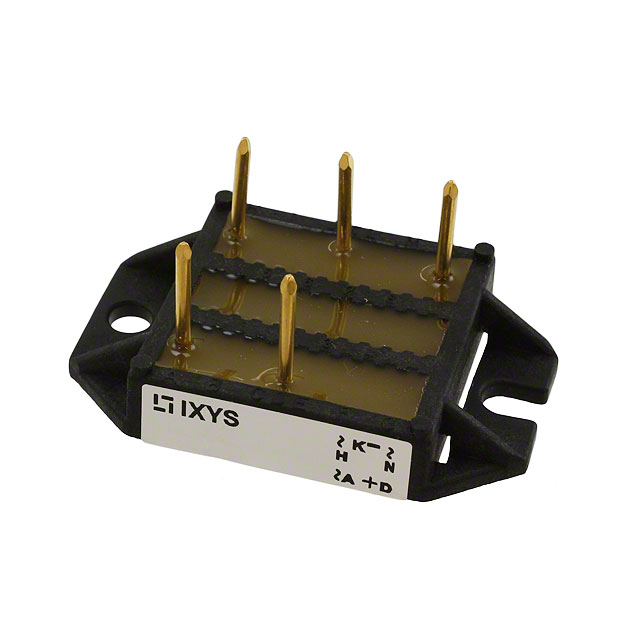

IXYS 整流二极管/整流桥 VUO86-16NO7

VUO86-16NO7概述

    VUO86-16NO7 系列三相桥式整流器模块

    产品简介


    产品类型:三相桥式整流器模块
    主要功能:将交流电转换为直流电,适用于各类电源供应和电机控制应用。
    应用领域:主要用于直流电源设备、脉宽调制逆变器输入整流器、电池直流电源供应及直流电动机的场供电等。

    技术参数


    - 额定电压 (VRRM):最大重复反向阻断电压为1600V。
    - 峰值正向电流 (IFSM):最大正向浪涌电流(10ms)为550A。
    - 正向压降 (VF):典型值为1.14V,最大值为1.48V。
    - 反向漏电流 (IR):在1000V下最大值为1.48μA。
    - 散热能力:热阻从结点到外壳 (thJC) 为0.9K/W,从外壳到散热器 (thCH) 为0.4K/W。
    - 环境适应性:工作温度范围为-40°C至+125°C,存储温度范围为-40°C至+125°C。
    - 封装:标准ECO-PAC1封装,高度为9mm,重量为19g,RoHS符合标准。

    产品特点和优势


    - DCB陶瓷基板:提高了温度和功率循环性能。
    - 改进的热性能:降低热阻,提高散热效率。
    - 低导通压降和泄漏电流:确保高效稳定的整流过程。
    - 兼容性:采用行业标准外形设计,易于集成于现有系统。
    - 可靠性和安全性:隔离电压高达3000V,符合IEC 60747标准。

    应用案例和使用建议


    - 应用场景:适用于工业和商用电源供应系统,如数据中心、工厂自动化设备、电信基础设施等。
    - 使用建议:在高功耗应用中,建议使用外部散热装置以提高可靠性;在安装时需注意散热片的固定扭矩为1.4-2Nm。

    兼容性和支持


    - 兼容性:适用于各种电源设备和逆变器系统,能够满足不同工业标准。
    - 支持和服务:制造商提供详细的技术文档和支持服务,用户可以根据需要联系技术支持。

    常见问题与解决方案


    - 问题1:产品过热
    解决方案:增加外部散热装置或改善通风条件,确保工作环境温度不超过规定范围。
    - 问题2:浪涌电流过大
    解决方案:在电路设计中加入额外的保护措施,如保险丝或浪涌吸收器。

    总结和推荐


    综上所述,VUO86-16NO7系列三相桥式整流器模块凭借其卓越的性能、可靠的设计以及广泛的适用性,是一款非常值得推荐的产品。它在直流电源设备和其他电力系统中的表现优异,能够满足严苛的应用需求。对于需要高效率、高稳定性的应用场合,这款产品无疑是最佳选择之一。

VUO86-16NO7参数

参数
反向恢复时间 -
正向浪涌电流 595A
配置
If - 正向电流 86A
Ir - 反向电流 40μA
Vr-反向电压 1.6KV
长*宽*高 47mm*30.3mm*9mm
安装方式 底座安装
零件状态 在售
包装方式 盒装,散装

VUO86-16NO7厂商介绍

IXYS公司是一家全球领先的功率半导体公司,专注于设计、制造和销售高性能的功率半导体产品。其产品广泛应用于工业、医疗、电信、计算机、消费电子、太阳能和汽车等领域。

IXYS的产品主要分为以下几类:
1. 功率MOSFET:用于电源管理、电机控制等应用。
2. IGBT:用于高压、大电流的电力电子应用。
3. 整流器:用于电源、电机驱动等应用。
4. 晶体管:用于信号放大、开关控制等应用。
5. 功率模块:集成了多个功率器件,用于简化设计和提高可靠性。

IXYS的优势在于:
1. 技术领先:IXYS拥有多项专利技术,产品性能优越。
2. 产品齐全:提供广泛的功率半导体产品,满足不同应用需求。
3. 定制服务:根据客户需求提供定制化产品和解决方案。
4. 质量可靠:严格的质量控制和测试流程,确保产品的可靠性和稳定性。
5. 客户支持:提供专业的技术支持和售后服务,帮助客户解决技术难题。

VUO86-16NO7数据手册

厂牌 PDF简要描述 下载
IXYS 整流二极管/整流桥 IXYS VUO86-16NO7 VUO86-16NO7数据手册

VUO86-16NO7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 113.4766
10+ ¥ 112.406
30+ ¥ 109.1944
100+ ¥ 107.0534
库存: 24
起订量: 1 增量: 25
交货地:
最小起订量为:1
合计: ¥ 113.47
直接购买
加入购物车
