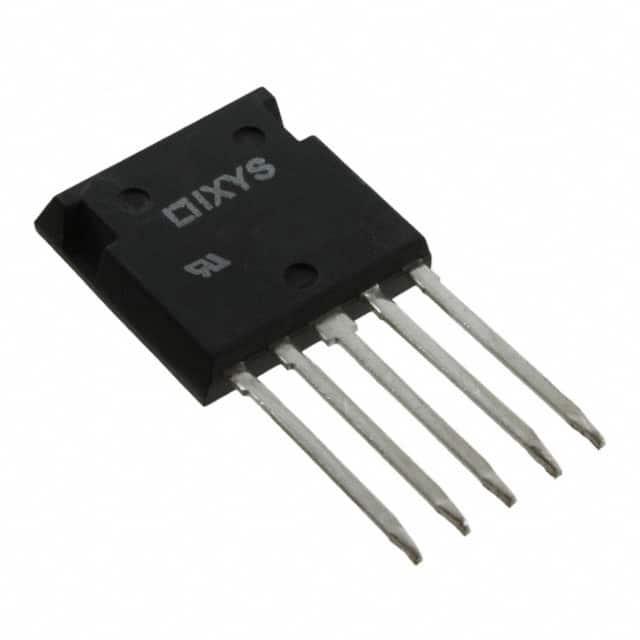

FBO40-12N

产品分类: 整流二极管/整流桥
厂牌: IXYS
产品描述: IXYS 二极管, 40A, 1300V, 通孔安装, i4-Pac封装, 5针
供应商型号: ZT-FBO40-12N
供应商: 海外现货
标准整包数: 1
IXYS 整流二极管/整流桥 FBO40-12N

FBO40-12N概述

    FBO40-12N 整流桥产品技术手册

    1. 产品简介


    FBO40-12N 是一款由 IXYS 公司生产的标准整流桥(Rectifier Bridge)。该产品主要应用于主整流电路,是电源转换系统中的关键部件。其设计具有高度的可靠性和耐用性,适用于各种工业和消费电子应用场合。

    2. 技术参数


    FBO40-12N 的技术参数如下:
    - 型号: FBO40-12N
    - 反向峰值电压 (VRRM): 1200V
    - 正向电流 (IFSM): 40A (非重复性)
    - 正向电压降 (VF): 1.17V(典型值),最大值为 1.38V
    - 散热热阻 (thJC): 1.5 K/W
    - 存储温度范围: -55°C 至 +150°C
    - 工作温度范围: -55°C 至 +150°C
    - 隔离电压: 3000V
    - 端子到背板距离 (dSpb/Apb): 1.7mm
    - 端子间爬电距离 (dSpp/App): 5.1mm
    - 重量: 9g

    3. 产品特点和优势


    - 低泄漏电流:采用平面式钝化芯片技术,提供极低的漏电流。
    - 低导通电压降:正向电压降低至 1.17V,保证高效的能量转换。
    - 优良的热行为:具有改进的热传导性能,能有效散热。
    - 高可靠性:通过先进的功率循环测试,保证长期使用的稳定性。
    - 轻量化设计:采用陶瓷背板设计,减轻整体重量。
    - 行业标准封装:符合RoHS标准,采用i4-Pac封装,便于PCB安装。

    4. 应用案例和使用建议


    - 应用案例: 该产品常用于家用电器、工业电源、太阳能逆变器等设备中的整流模块。
    - 使用建议:
    - 在安装时应确保散热片与整流桥之间的良好接触,以提高散热效果。
    - 注意电源线路的稳压和滤波,避免因输入电压波动过大而导致器件损坏。
    - 使用时应注意负载条件,确保工作电流不超过额定值。

    5. 兼容性和支持


    - 兼容性: FBO40-12N 适用于多种电气系统和设备,与现有设备兼容性良好。
    - 技术支持: IXYS 提供详细的技术文档和专业的技术支持服务,用户可联系当地销售办事处获取更多产品信息。

    6. 常见问题与解决方案


    - 问题: 正向电压降过高。
    - 解决办法: 检查安装过程中是否有松动或者接触不良的情况,重新焊接或加固连接点。
    - 问题: 热量无法有效散出。
    - 解决办法: 确保散热片安装正确且与整流桥紧密接触,必要时可添加额外的散热装置。

    7. 总结和推荐


    综上所述,FBO40-12N 整流桥是一款高性能、高可靠性的电子元器件,适用于多种工业和消费电子应用场景。其优异的热管理性能和出色的电气特性使其在市场上具备显著的竞争优势。因此,我们强烈推荐使用此产品,以确保设备的高效运行和长久稳定。

FBO40-12N参数

参数
If - 正向电流 40A
Ir - 反向电流 40μA
Vr-反向电压 1.2KV
反向恢复时间 -
正向浪涌电流 325A
配置 桥,4elements
长*宽*高 19.91mm*5.03mm*20.88mm
通用封装 ISOPLUS-I4-PAC-5
安装方式 通孔安装
零件状态 在售
包装方式 管装

FBO40-12N厂商介绍

IXYS公司是一家全球领先的功率半导体公司,专注于设计、制造和销售高性能的功率半导体产品。其产品广泛应用于工业、医疗、电信、计算机、消费电子、太阳能和汽车等领域。

IXYS的产品主要分为以下几类:
1. 功率MOSFET:用于电源管理、电机控制等应用。
2. IGBT:用于高压、大电流的电力电子应用。
3. 整流器:用于电源、电机驱动等应用。
4. 晶体管:用于信号放大、开关控制等应用。
5. 功率模块:集成了多个功率器件,用于简化设计和提高可靠性。

IXYS的优势在于:
1. 技术领先:IXYS拥有多项专利技术,产品性能优越。
2. 产品齐全:提供广泛的功率半导体产品,满足不同应用需求。
3. 定制服务:根据客户需求提供定制化产品和解决方案。
4. 质量可靠:严格的质量控制和测试流程,确保产品的可靠性和稳定性。
5. 客户支持:提供专业的技术支持和售后服务,帮助客户解决技术难题。

FBO40-12N数据手册

厂牌 PDF简要描述 下载
IXYS 整流二极管/整流桥 IXYS FBO40-12N FBO40-12N数据手册

FBO40-12N封装设计

查看详情并下载
Symbol
Footprint
3D Model
