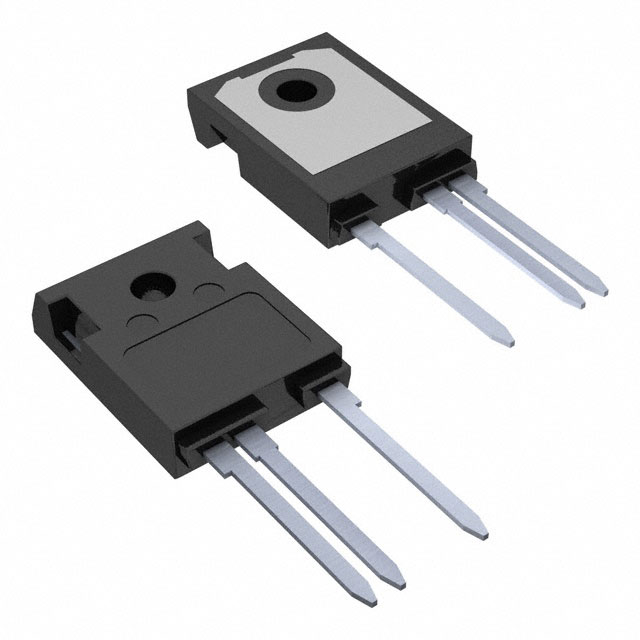

IXYH8N250CHV

产品分类: IGBT单管
厂牌: IXYS
产品描述: 4V@ 15V,8A 29A TO-247HV 通孔安装
供应商型号: 747-IXYH8N250CHV
供应商: Mouser
标准整包数: 1
IXYS IGBT单管 IXYH8N250CHV

IXYH8N250CHV概述

    高压XPTTM IGBT技术手册

    产品简介


    本手册介绍了IXYS公司生产的高压XPTTM IGBT(IXYA8N250CHV 和 IXYH8N250CHV)的相关技术参数、应用范围及优劣分析。这些产品属于高压IGBT系列,广泛应用于开关电源、不间断电源(UPS)、激光发生器、电容放电电路和交流开关等领域。

    技术参数


    - 最高耐压:BVCES最大值可达2500V。
    - 集电极电流:静态情况下TC=25°C时最大电流为29A;TC=110°C时最大电流为8A;瞬态情况下的最大电流为70A。
    - 饱和电压:在TC=25°C时最大值为4.75V,最小值为3.35V。
    - 门极驱动:门极驱动电压的范围为±20V。
    - 输出特性:在25°C和150°C的环境下,不同VGE电压下的IC与VCE的关系图。
    - 反向偏置安全工作区:显示了不同VCE电压下IC的最大电流范围。
    - 热阻抗:TO-247HV封装的RthJC为0.53°C/W,RthCS为0.21°C/W。
    - 其他特性:输入电容、输入电导、栅极充电量、关断和开通时间等详细参数。

    产品特点和优势


    - 高电压封装:BVCES达到2500V,适用于高电压环境。
    - 低饱和电压:最大饱和电压仅为4.75V,提高效率。
    - 低门极驱动要求:所需门极驱动电压较低,降低了对驱动电路的要求。
    - 高功率密度:适合在紧凑空间内使用。

    应用案例和使用建议


    - 开关电源:由于IGBT具有较高的开关速度和低损耗特性,适合应用于各种高频开关电源中。
    - 不间断电源:IGBT在承受高电流的同时具备良好的耐压性能,适合应用于UPS系统。
    - 激光发生器:激光系统的瞬态负载需要具备快速响应能力,IGBT可提供高动态性能。

    使用建议:在使用过程中应注意散热管理,避免过温损坏。根据不同的应用场景选择合适的VGE和IGE设置以优化性能。

    兼容性和支持


    - 兼容性:IXYA8N250CHV 和 IXYH8N250CHV 与多种控制电路兼容,方便集成到现有系统中。
    - 厂商支持:IXYS提供技术支持和服务,确保用户能够正确安装和使用产品。

    常见问题与解决方案


    - 问题1:在高温环境下运行时,IGBT的饱和电压增加。
    - 解决办法:优化散热设计,降低工作温度。
    - 问题2:启动时门极电流波动大。
    - 解决办法:检查门极电阻和电容配置,调整至合适参数。
    - 问题3:IGBT在高频开关条件下工作不稳定。
    - 解决办法:降低开关频率,优化驱动电路设计。

    总结和推荐


    综上所述,IXYA8N250CHV 和 IXYH8N250CHV 是一款高性能的高压IGBT产品,特别适用于需要高电压、高功率的应用场景。其高可靠性、低损耗和易于集成的特点使其在市场上具备较强的竞争力。强烈推荐给那些追求高效能和高可靠性的用户。

IXYH8N250CHV参数

参数
最大集电极发射极饱和电压 -
配置 -
集电极电流 29A
最大功率耗散 -
VCEO-集电极-发射极最大电压 4V@ 15V,8A
通用封装 TO-247HV
安装方式 通孔安装
零件状态 在售
包装方式 管装

IXYH8N250CHV厂商介绍

IXYS公司是一家全球领先的功率半导体公司,专注于设计、制造和销售高性能的功率半导体产品。其产品广泛应用于工业、医疗、电信、计算机、消费电子、太阳能和汽车等领域。

IXYS的产品主要分为以下几类:
1. 功率MOSFET:用于电源管理、电机控制等应用。
2. IGBT:用于高压、大电流的电力电子应用。
3. 整流器:用于电源、电机驱动等应用。
4. 晶体管:用于信号放大、开关控制等应用。
5. 功率模块:集成了多个功率器件,用于简化设计和提高可靠性。

IXYS的优势在于:
1. 技术领先:IXYS拥有多项专利技术,产品性能优越。
2. 产品齐全:提供广泛的功率半导体产品,满足不同应用需求。
3. 定制服务:根据客户需求提供定制化产品和解决方案。
4. 质量可靠:严格的质量控制和测试流程,确保产品的可靠性和稳定性。
5. 客户支持:提供专业的技术支持和售后服务,帮助客户解决技术难题。

IXYH8N250CHV数据手册

厂牌 PDF简要描述 下载
IXYS IGBT单管 IXYS IXYH8N250CHV IXYH8N250CHV数据手册

IXYH8N250CHV封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 22.7585 ¥ 192.3093
10+ $ 18.846 ¥ 159.2487
30+ $ 13.878 ¥ 117.2691
120+ $ 12.243 ¥ 103.4534
库存: 506
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 192.3
直接购买
加入购物车
