VUO34-16NO1

产品分类: 整流二极管/整流桥
厂牌: IXYS
产品描述: 1.6KV 325A 20μA 36A V-1-A 底座安装 63mm*31.6mm*17mm
供应商型号: ZT-VUO34-16NO1
供应商: 海外现货
标准整包数: 1

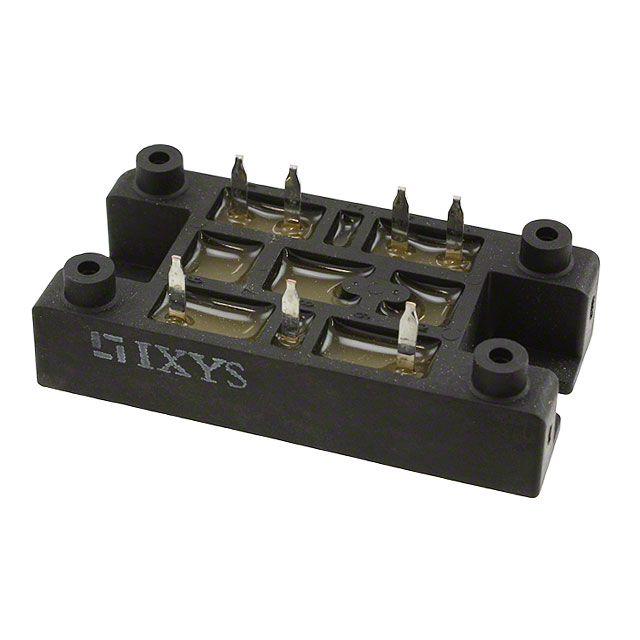

IXYS 整流二极管/整流桥 VUO34-16NO1

VUO34-16NO1概述

    电子元器件产品技术手册:VUO34-16NO1

    产品简介


    VUO34-16NO1 是一款标准整流模块,主要用于三相桥式配置中的主整流应用。它的主要功能包括直流电源设备的输入整流、PWM逆变器的输入整流、电池直流电源供应以及直流电机的场供电。VUO34-16NO1 采用 V1-A-Pack 行业标准封装,符合RoHS标准,适用于各种工业和商业应用。

    技术参数


    以下是 VUO34-16NO1 的技术规格和性能参数:
    - 型号: VUO34-16NO1
    - 封装: V1-A-Pack
    - 安装方式: 背面隔离
    - 隔离电压: V~ 3600
    - 最大非重复反向阻断电压 (VRRM): 1600 V
    - 最大重复反向阻断电压 (VRSM): 1600 V
    - 反向电流 (IR): 125 µA @ VRSM
    - 正向电压降 (VF): 1.13 V typ., 1.46 V max.
    - 总功率耗散 (Ptot): 70 W @ T = 25°C
    - 热阻 (RthJC): 0.4 K/W
    - 热阻 (RthCH): 1.7 K/W
    - 尺寸: 高度 17 mm, 重量 37 g
    - 应用温度范围: -40°C to 125°C

    产品特点和优势


    VUO34-16NO1 具有以下特点和优势:
    - 高隔离电压: V~ 3600
    - 低正向电压降: 1.13 V(典型值)
    - 低泄漏电流: 125 µA
    - 先进的热循环能力: 改善的温度和功率循环性能
    - 符合RoHS标准: 环保材料
    - 行业标准封装: 易于集成和维护
    - 低热阻: 快速散热,提高可靠性

    应用案例和使用建议


    VUO34-16NO1 主要应用于三相桥式整流电路中,如直流电源设备、PWM逆变器、电池直流电源供应以及直流电机的场供电。为了确保最佳性能和可靠性,建议如下:
    - 在高电流环境下使用时,需注意散热管理,以防止过热。
    - 遵循制造商的安装指南,正确安装和连接模块。
    - 定期检查模块的工作状态,确保长期稳定运行。

    兼容性和支持


    VUO34-16NO1 与多种电子设备兼容,适用于工业和商业应用。制造商提供了全面的技术支持和维护服务,包括产品选型、安装指导和技术咨询。

    常见问题与解决方案


    1. 问题: 模块在高电流状态下发热严重。
    - 解决办法: 请确保良好的散热措施,如使用散热片或风扇加强散热。

    2. 问题: 模块在使用过程中出现异常发热。
    - 解决办法: 检查是否有短路或过载情况发生,及时调整负载以避免过热。
    3. 问题: 模块的输出电压不稳定。
    - 解决办法: 检查电源输入电压是否稳定,确认没有波动或干扰。

    总结和推荐


    VUO34-16NO1 是一款高性能的整流模块,具有优秀的电气特性和可靠的设计。它在工业和商业应用中表现出色,特别适合用于三相桥式整流系统。尽管其价格可能较高,但考虑到其卓越的性能和长期稳定性,我们强烈推荐在关键应用中使用这款产品。
    如果您对 VUO34-16NO1 或其他类似产品有任何疑问或需求,请随时联系我们的技术支持团队,我们将竭诚为您服务。

VUO34-16NO1参数

参数
Ir - 反向电流 20μA
Vr-反向电压 1.6KV
反向恢复时间 -
正向浪涌电流 325A
配置 -
If - 正向电流 36A
长*宽*高 63mm*31.6mm*17mm
通用封装 V-1-A
安装方式 底座安装
零件状态 在售
包装方式 盒装,散装

VUO34-16NO1厂商介绍

IXYS公司是一家全球领先的功率半导体公司,专注于设计、制造和销售高性能的功率半导体产品。其产品广泛应用于工业、医疗、电信、计算机、消费电子、太阳能和汽车等领域。

IXYS的产品主要分为以下几类:
1. 功率MOSFET:用于电源管理、电机控制等应用。
2. IGBT:用于高压、大电流的电力电子应用。
3. 整流器:用于电源、电机驱动等应用。
4. 晶体管:用于信号放大、开关控制等应用。
5. 功率模块:集成了多个功率器件,用于简化设计和提高可靠性。

IXYS的优势在于:
1. 技术领先:IXYS拥有多项专利技术,产品性能优越。
2. 产品齐全:提供广泛的功率半导体产品,满足不同应用需求。
3. 定制服务:根据客户需求提供定制化产品和解决方案。
4. 质量可靠:严格的质量控制和测试流程,确保产品的可靠性和稳定性。
5. 客户支持:提供专业的技术支持和售后服务,帮助客户解决技术难题。

VUO34-16NO1数据手册

厂牌 PDF简要描述 下载
IXYS 整流二极管/整流桥 IXYS VUO34-16NO1 VUO34-16NO1数据手册

VUO34-16NO1封装设计

查看详情并下载
Symbol
Footprint
3D Model
