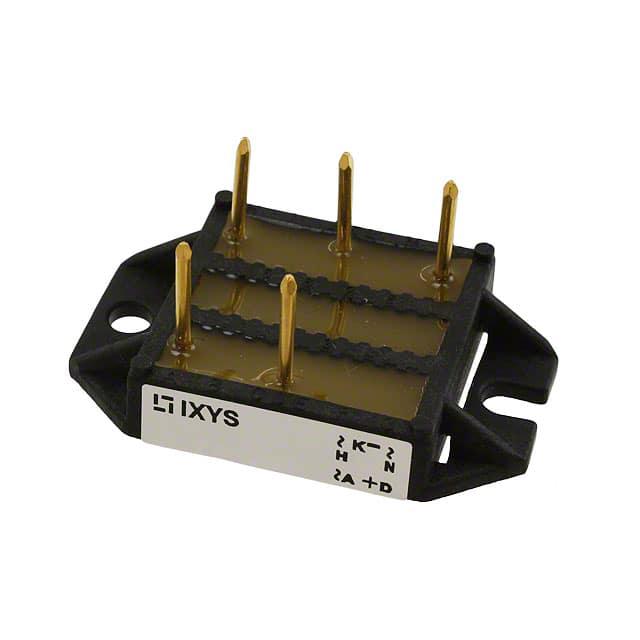

VUO68-08NO7

产品分类: 整流二极管/整流桥
厂牌: IXYS
产品描述: 800V 300A 40μA 68A 底座安装 47mm*30.3mm*9mm
供应商型号: D-VUO68-08NO7
供应商: Future
标准整包数: 25
IXYS 整流二极管/整流桥 VUO68-08NO7

VUO68-08NO7概述


    产品简介


    VUO68-08NO7 是一款标准整流模块,属于三相桥式整流器(3~ Rectifier Bridge)。该模块广泛应用于直流电源设备、PWM逆变器输入整流器、电池直流电源供应以及直流电机场供电等领域。该模块具有高效能、低损耗的特点,是电力转换和管理的理想选择。

    技术参数


    以下是VUO68-08NO7的技术规格:
    - 最大非重复反向击穿电压 (VRRM):800V
    - 反向电流 (IR):≤150 µA
    - 正向电压降 (VF):典型值为1.15V,最大值为1.39V
    - 总功率耗散 (Ptot):25°C时可达110W
    - 阈值电压 (Vth):典型值为0.82V
    - 斜率电阻 (R):1.1 K/W
    - 热阻 (RthJC):0.4 K/W
    - 隔离电压 (Isolation Voltage):3000V
    - 最大浪涌电流 (IFSM):150A,持续时间10ms
    - 外形尺寸:高度9mm,重量19g
    - 包装:ECO-PAC1,符合RoHS标准

    产品特点和优势


    VUO68-08NO7具备以下显著特点和优势:
    - 采用陶瓷基板(DCB):提高了温度循环和功率循环能力。
    - 平面化封装:通过采用平面化的芯片,提高了整体性能和可靠性。
    - 极低的正向电压降:减少了损耗,提高了效率。
    - 极低的泄漏电流:进一步提升了整体性能。
    - 紧凑的行业标准封装:便于安装和维护。
    - 低热阻:快速散热,提高可靠性。
    - 先进的功率循环:延长使用寿命。
    - RoHS合规:符合环保标准。

    应用案例和使用建议


    应用案例
    VUO68-08NO7常用于三相桥式配置,适用于直流电源设备和PWM逆变器的输入整流器。例如,在工业控制系统中,该模块可作为电池直流电源供应的关键组件。
    使用建议
    - 环境要求:确保工作环境温度不超过125°C,避免过热。
    - 散热设计:合理设计散热路径,以保证良好的热传导。
    - 测试验证:在实际应用前进行充分测试,确保模块性能符合预期。

    兼容性和支持


    - 兼容性:VUO68-08NO7与多种电路设计和系统兼容,能够适应不同的应用场景。
    - 支持和维护:IXYS公司提供专业的技术支持和售后服务,包括安装指导、故障诊断等。

    常见问题与解决方案


    1. 问题:模块发热严重,影响使用寿命。
    - 解决方案:检查散热设计是否合理,增加散热片或优化散热路径。
    2. 问题:反向电流过高。
    - 解决方案:检查电路设计,确保没有误操作,适当调整电路参数。
    3. 问题:模块输出电压不稳定。
    - 解决方案:检查负载情况,确保输入电压稳定,必要时增加滤波电容。

    总结和推荐


    VUO68-08NO7是一款高性能的三相桥式整流模块,具有高效率、低损耗和出色的可靠性。它的独特设计和先进技术使其在工业控制、电源管理和能源转换领域有着广泛的应用前景。因此,我们强烈推荐在需要高性能整流模块的场合使用VUO68-08NO7。

VUO68-08NO7参数

参数
正向浪涌电流 300A
配置 -
If - 正向电流 68A
Ir - 反向电流 40μA
Vr-反向电压 800V
反向恢复时间 -
长*宽*高 47mm*30.3mm*9mm
安装方式 底座安装
零件状态 在售
包装方式 散装

VUO68-08NO7厂商介绍

IXYS公司是一家全球领先的功率半导体公司,专注于设计、制造和销售高性能的功率半导体产品。其产品广泛应用于工业、医疗、电信、计算机、消费电子、太阳能和汽车等领域。

IXYS的产品主要分为以下几类:
1. 功率MOSFET:用于电源管理、电机控制等应用。
2. IGBT:用于高压、大电流的电力电子应用。
3. 整流器:用于电源、电机驱动等应用。
4. 晶体管:用于信号放大、开关控制等应用。
5. 功率模块:集成了多个功率器件,用于简化设计和提高可靠性。

IXYS的优势在于:
1. 技术领先:IXYS拥有多项专利技术,产品性能优越。
2. 产品齐全:提供广泛的功率半导体产品,满足不同应用需求。
3. 定制服务:根据客户需求提供定制化产品和解决方案。
4. 质量可靠:严格的质量控制和测试流程,确保产品的可靠性和稳定性。
5. 客户支持:提供专业的技术支持和售后服务,帮助客户解决技术难题。

VUO68-08NO7数据手册

厂牌 PDF简要描述 下载
IXYS 整流二极管/整流桥 IXYS VUO68-08NO7 VUO68-08NO7数据手册

VUO68-08NO7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 10.8186 ¥ 92.2191
50+ $ 10.6672 ¥ 91.7332
75+ $ 10.528 ¥ 91.3445
100+ $ 10.318 ¥ 89.5649
125+ $ 10.044 ¥ 86.4435
库存: 50
起订量: 25 增量: 25
交货地:
最小起订量为:25
合计: ¥ 2305.47
