IXYX40N250CHV

产品分类: IGBT单管
厂牌: IXYS
产品描述: 4V@ 15V,40A 70A TO-247PLUS-HV 通孔安装
供应商型号: IXYX40N250CHV-ND
供应商: Digi-Key
标准整包数: 1

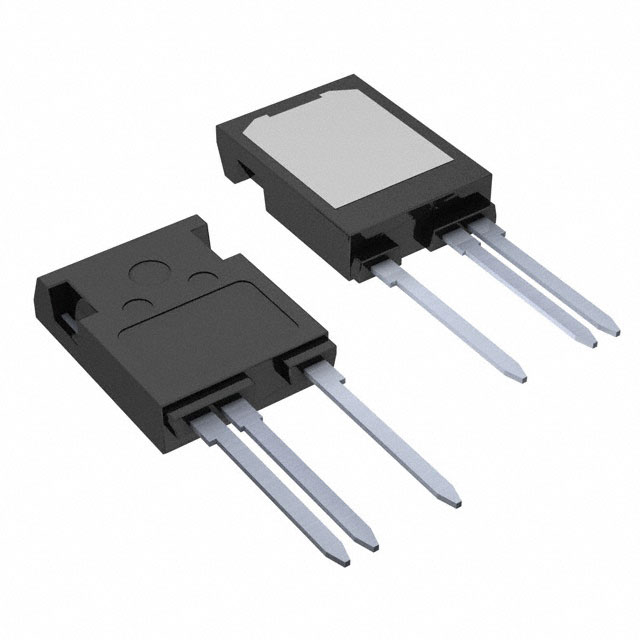

IXYS IGBT单管 IXYX40N250CHV

IXYX40N250CHV概述

    # IXYX40N250CHV 高压IGBT 技术手册

    产品简介


    IXYX40N250CHV 是由IXYS公司开发的一款高性能高压绝缘栅双极型晶体管(IGBT)。该产品专为需要高电压处理能力和优异开关性能的应用而设计。它被广泛应用于不间断电源(UPS)、电机驱动系统、开关模式电源(SMPS)以及功率因数校正电路(PFC Circuits)等领域。

    技术参数


    主要技术规格
    - 最高耐压能力:VCES = 2500V
    - 最大集电极电流:IC = 40A (TC = 110°C)
    - 集电极-发射极饱和电压:VCE(sat) ≤ 4.0V (TJ = 25°C)
    - 门极-发射极峰值电压:VGES连续额定值为±20V,瞬态峰值电压为±30V
    - 最高温度范围:TJ = -55...+175°C,TJM = 175°C
    - 存储温度范围:Tstg = -55...+175°C
    - 门极输入电阻:RGi = 2.0Ω
    - 门极电荷:Qg(on) = 270nC, Qge = 28nC, Qgc = 110nC
    - 上升时间:td(on) = 21ns
    - 下降时间:td(off) = 255ns
    - 散热系数:RthJC = 0.10°C/W, RthCS = 0.15°C/W
    其他电气特性
    - 最大集电极脉冲电流:ICM = 370A (TC = 25°C, 1ms)
    - 最大门极脉冲电压:VGEM = ±30V
    - 最大门极连续电流:IGES = ±100nA (VCE = 0V, VGE = ±20V)

    产品特点和优势


    特点
    - 高电压封装:具备出色的耐高压性能
    - 高阻断电压:达到2500V的高耐压等级
    - 高峰值电流能力:可承受高达370A的瞬间电流
    - 低饱和电压:降低功耗,提升效率
    - 低门驱动需求:减少门极驱动所需的能量
    - 高功率密度:适用于紧凑型设计
    优势
    - 高效能表现:通过优化设计实现高能效,适用于各种严苛环境
    - 低功耗:减少热损失,延长产品寿命
    - 高可靠性:经过严格的测试,保证长期稳定运行

    应用案例和使用建议


    实际应用场景
    - 不间断电源(UPS):确保电力供应的连续性和稳定性
    - 电机驱动系统:提供精确控制和高效转换
    - 开关模式电源(SMPS):提高转换效率和减小体积
    - 功率因数校正电路(PFC Circuits):改善电源质量
    - 高频功率逆变器:适用于各种工业应用,如焊接、加热和照明
    使用建议
    - 在使用过程中,要注意IGBT的工作温度范围,避免超过其最大允许值,以防止过热损坏。
    - 确保门极驱动信号符合要求,以实现最佳性能。
    - 设计散热系统时,需考虑到其RthJC 和 RthCS 的数值,合理布置散热片和风扇,保证良好的热管理。

    兼容性和支持


    - 兼容性:IXYX40N250CHV 采用标准的 TO-247PLUS-HV 封装,方便与其他常用电子元件配合使用。
    - 支持:IXYS公司提供详尽的技术文档和客户支持,包括设计指导、应用说明和技术咨询。

    常见问题与解决方案


    常见问题及解决方法
    1. 过热损坏:
    - 解决方案:优化散热设计,确保良好通风和冷却系统。
    2. 开关频率不稳:
    - 解决方案:检查门极驱动信号,确保其符合要求。
    3. 功率损耗过大:
    - 解决方案:选择合适的门极电阻和驱动信号,降低损耗。

    总结和推荐


    IXYX40N250CHV 是一款高性能、高可靠性的高压IGBT,特别适合应用于需要处理高电压、高电流的复杂电力系统。其独特的特性和优势使其成为市场上极具竞争力的产品。无论是对于UPS系统、电机驱动还是高频功率逆变器等应用,IXYX40N250CHV都能提供卓越的性能和可靠的支持。
    综上所述,强烈推荐使用 IXYX40N250CHV 高压IGBT,在需要高电压、高电流处理能力的应用场合中,它可以提供优秀的性能和可靠的保障。

IXYX40N250CHV参数

参数
最大集电极发射极饱和电压 -
配置 -
集电极电流 70A
最大功率耗散 -
VCEO-集电极-发射极最大电压 4V@ 15V,40A
通用封装 TO-247PLUS-HV
安装方式 通孔安装
零件状态 在售
包装方式 管装

IXYX40N250CHV厂商介绍

IXYS公司是一家全球领先的功率半导体公司,专注于设计、制造和销售高性能的功率半导体产品。其产品广泛应用于工业、医疗、电信、计算机、消费电子、太阳能和汽车等领域。

IXYS的产品主要分为以下几类:
1. 功率MOSFET:用于电源管理、电机控制等应用。
2. IGBT:用于高压、大电流的电力电子应用。
3. 整流器:用于电源、电机驱动等应用。
4. 晶体管:用于信号放大、开关控制等应用。
5. 功率模块:集成了多个功率器件,用于简化设计和提高可靠性。

IXYS的优势在于:
1. 技术领先:IXYS拥有多项专利技术,产品性能优越。
2. 产品齐全:提供广泛的功率半导体产品,满足不同应用需求。
3. 定制服务:根据客户需求提供定制化产品和解决方案。
4. 质量可靠:严格的质量控制和测试流程,确保产品的可靠性和稳定性。
5. 客户支持:提供专业的技术支持和售后服务,帮助客户解决技术难题。

IXYX40N250CHV数据手册

厂牌 PDF简要描述 下载
IXYS IGBT单管 IXYS IXYX40N250CHV IXYX40N250CHV数据手册

IXYX40N250CHV封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 37.3672 ¥ 309.6807
30+ $ 28.0491 ¥ 232.4573
库存: 189
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 309.68
