首页  >  产品百科  >  IXYH120N65A5

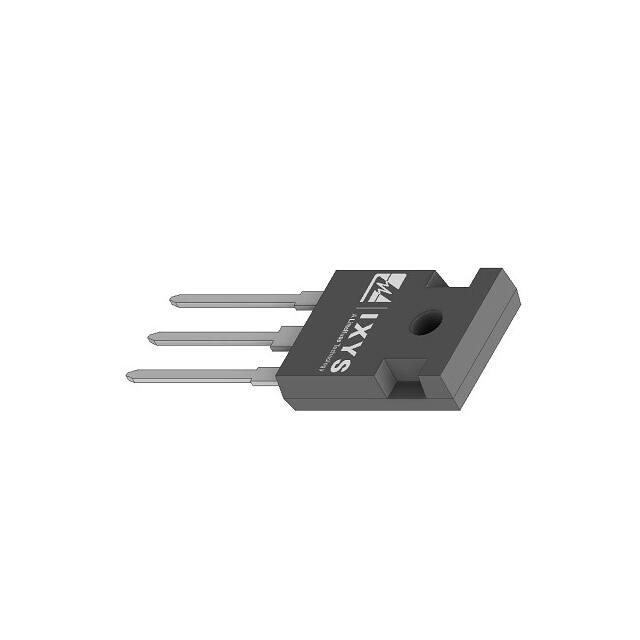

IXYH120N65A5

产品分类: IGBT单管
厂牌: IXYS
产品描述: 650V 290A TO-247 通孔安装
供应商型号: IXYH120N65A5
供应商: 国内现货
标准整包数: 30

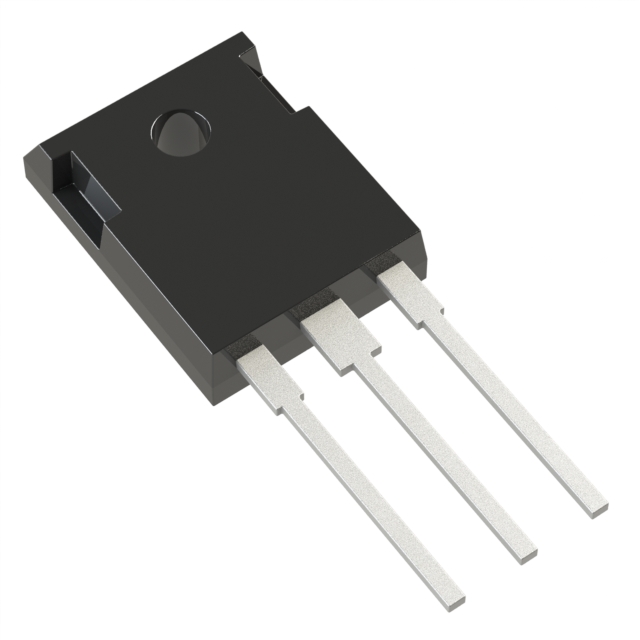

IXYS IGBT单管 IXYH120N65A5

IXYH120N65A5概述


    产品简介


    IXYH120N65A5
    IXYH120N65A5 是一款由 Littelfuse 生产的极紫外击穿场效应晶体管(IGBT),特别适用于低频高电流开关应用。其主要功能是提供高效能的电能转换,适用于多种工业和消费电子领域,如电源逆变器、不间断电源(UPS)、电机驱动、开关模式电源(SMPS)、功率因数校正电路(PFC 电路)、电池充电器、焊接机和灯具镇流器。

    技术参数


    以下是 IXYH120N65A5 的关键技术参数:
    - 最大集电极-发射极电压 (VCES):650V
    - 最大集电极电流 (IC):290A (25°C)
    - 最大脉冲集电极电流 (ICM):790A (1ms)
    - 最大导通压降 (VCE(sat)):1.35V (IC=75A, VGE=15V)
    - 最大门极电压 (VGES):±20V (连续)
    - 最大瞬态门极电压 (VGEM):±30V
    - 最大门极漏电流 (IGES):±100nA
    - 最大结温 (TJ):-55°C ~ +175°C
    - 最大存储温度 (Tstg):-55°C ~ +175°C
    - 最大引线温度 (TL):300°C (1.6mm 距离外壳,持续10秒)

    产品特点和优势


    优势:
    - 高功率密度
    - 低门极驱动需求
    - 优化用于低频高电流开关
    - 高浪涌电流能力
    - 方形反向偏置安全工作区域 (RBSOA)
    这些特点使 IXYH120N65A5 在电源转换和电机控制等领域具有显著的优势。它的高功率密度和低门极驱动需求使其易于集成到现有系统中,而高浪涌电流能力和方形 RBSOA 则保证了其在恶劣条件下的可靠运行。

    应用案例和使用建议


    应用案例:
    IXYH120N65A5 广泛应用于各类需要高效能电能转换的应用中,例如:
    - 电源逆变器:在太阳能逆变器和其他电力系统中用于高效转换电能。
    - 不间断电源 (UPS):确保电力供应的稳定性和可靠性。
    - 电机驱动:用于工厂自动化中的电机控制。
    - 开关模式电源 (SMPS):在计算机、服务器等设备中用于电压调节。
    使用建议:
    - 热管理:确保良好的散热设计,特别是在高温环境下使用时。
    - 负载匹配:选择适当的负载,避免过载,尤其是要考虑到浪涌电流的影响。
    - 门极驱动设计:使用低噪声、高电流门极驱动器,以提高系统的整体效率和稳定性。

    兼容性和支持


    兼容性:
    IXYH120N65A5 支持标准 TO-247 封装,易于与各种电路板和连接器相匹配。它还可以与其他电源管理和控制组件兼容,适用于广泛的工业和商业应用。
    支持:
    Littelfuse 提供全面的技术支持,包括产品文档、设计指南和应用笔记,以及客户服务中心和技术支持团队,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    常见问题及解决方案:
    1. 问题:启动时发热过高
    - 解决方案:检查散热设计是否合理,确保使用足够的散热器,并正确安装风扇或液冷系统。
    2. 问题:运行过程中出现异常噪音
    - 解决方案:检查电路板上是否有短路或接地点不良的情况,重新进行电路板设计和测试。
    3. 问题:门极驱动信号不稳定
    - 解决方案:使用高质量的门极驱动器,并确保信号线路布局合理,减少干扰。

    总结和推荐


    IXYH120N65A5 是一款高性能的 IGBT,在低频高电流应用中表现出色。其高功率密度、低门极驱动需求以及方形 RBSOA 使其成为电源逆变器、不间断电源和电机驱动应用的理想选择。在正确设计和使用的情况下,该产品能够为用户带来卓越的性能和长期的可靠性。强烈推荐给需要高效能、高可靠性的电源转换和电机控制系统的工程师和技术人员。

IXYH120N65A5参数

参数
配置 -
集电极电流 290A
最大功率耗散 -
VCEO-集电极-发射极最大电压 650V
最大集电极发射极饱和电压 -
通用封装 TO-247
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

IXYH120N65A5厂商介绍

IXYS公司是一家全球领先的功率半导体公司,专注于设计、制造和销售高性能的功率半导体产品。其产品广泛应用于工业、医疗、电信、计算机、消费电子、太阳能和汽车等领域。

IXYS的产品主要分为以下几类:
1. 功率MOSFET:用于电源管理、电机控制等应用。
2. IGBT:用于高压、大电流的电力电子应用。
3. 整流器:用于电源、电机驱动等应用。
4. 晶体管:用于信号放大、开关控制等应用。
5. 功率模块:集成了多个功率器件,用于简化设计和提高可靠性。

IXYS的优势在于:
1. 技术领先:IXYS拥有多项专利技术,产品性能优越。
2. 产品齐全:提供广泛的功率半导体产品,满足不同应用需求。
3. 定制服务:根据客户需求提供定制化产品和解决方案。
4. 质量可靠:严格的质量控制和测试流程,确保产品的可靠性和稳定性。
5. 客户支持:提供专业的技术支持和售后服务,帮助客户解决技术难题。

IXYH120N65A5数据手册

厂牌 PDF简要描述 下载
IXYS IGBT单管 IXYS IXYH120N65A5 IXYH120N65A5数据手册

IXYH120N65A5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
30+ ¥ 73.0626
60+ ¥ 70.5213
90+ ¥ 69.2507
库存: 300
起订量: 30 增量: 30
交货地:
最小起订量为:30
合计: ¥ 2191.87
直接购买
加入购物车
