IS42S32800J-7TLI-TR

产品分类: 动态随机存储器(DRAM)
产品描述: 256Mb (8M x 32) 8 M x 32 3V 170mA 3.6V 143MHz Parallel 32bit TSOP-86 贴片安装,黏合安装
供应商型号: 870-42S32800J7TLITR
供应商: Mouser
标准整包数: 1
INTEGRATED SILICON SOLUTION 动态随机存储器(DRAM) IS42S32800J-7TLI-TR

IS42S32800J-7TLI-TR概述


    产品简介


    产品类型:同步动态随机存储器(SDRAM)
    主要功能:
    - 支持多种时钟频率(166 MHz, 143 MHz, 133 MHz)
    - 完全同步操作,所有信号参照正时钟边沿
    - 内部银行隐藏行访问/预充电
    - 单电源供电(3.3V + 0.3V)
    - 可编程突发长度(1, 2, 4, 8, 全页)
    - 可编程突发序列(顺序/交错)
    - 自动刷新(CBR)
    - 自刷新模式
    - 支持随机列地址每周期变化
    - 可编程CAS延迟(2, 3时钟周期)
    - 突发读写和突发读单写操作能力
    - 支持突发终止
    应用领域:
    广泛应用于计算机、通信设备、工业控制等领域。

    技术参数


    | 参数 | 规格 |

    | 时钟频率 | 166 MHz, 143 MHz, 133 MHz |
    | 数据位宽 | 32位 |
    | 银行数 | 4 |
    | 电源电压 | 3.3V + 0.3V |
    | 工作温度范围 | 商业级(0°C 到 +70°C) |
    工业级(-40°C 到 +85°C) |
    汽车级 A1(-40°C 到 +85°C) |
    汽车级 A2(-40°C 到 +105°C) |

    产品特点和优势


    - 高速数据传输:通过管道架构实现高数据传输率。
    - 内部银行结构:支持多银行操作,提升整体性能。
    - 自刷新功能:确保内存保持数据完整性。
    - 低功耗:支持节能模式,降低功耗。
    - 可编程配置:支持多种突发长度和序列,灵活性高。
    - 兼容性好:支持不同温度等级,适用于多种应用场景。

    应用案例和使用建议


    应用案例:
    - 计算机内存扩展
    - 通信设备的数据缓存
    - 工业控制系统中的数据存储
    使用建议:
    - 在使用过程中,应注意散热设计,以确保长期稳定运行。
    - 使用高精度的时钟源,以减少信号失真。
    - 定期执行自动刷新操作,以保证数据的完整性。

    兼容性和支持


    兼容性:
    - 本产品支持90球TF-BGA和86针TSOP2两种封装,适合不同的电路板设计需求。
    - 支持LVTTL接口,易于集成到现有的电路系统中。
    支持和维护:
    - ISSI公司提供详尽的技术文档和支持服务,帮助用户解决使用过程中的问题。
    - 建议用户在使用前仔细阅读手册,特别是关键参数和注意事项部分。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 数据传输不稳定 | 检查电源电压是否稳定,适当增加滤波电容。|
    | 温度过高 | 加强散热措施,如使用散热片或风扇。|
    | 自动刷新失败 | 确认是否按照手册要求定期进行自动刷新。|

    总结和推荐


    综述:
    该款256Mb同步动态随机存储器(SDRAM)凭借其高速数据传输能力和灵活的可编程配置,成为计算机和通信设备的理想选择。其多样化的封装形式和广泛的温度适应性使其适用于各种应用场景。
    推荐:
    鉴于其高性能、高可靠性及广泛的应用范围,强烈推荐使用此产品。特别是在需要高数据吞吐量和稳定性的场合,此SDRAM无疑是一个理想的选择。用户在购买后应充分参考手册中的指导信息,以确保最佳的使用效果。

IS42S32800J-7TLI-TR参数

参数
最大工作供电电压 3.6V
最小工作供电电压 3V
组织 8 M x 32
数据总线宽度 32bit
接口类型 Parallel
存储容量 256Mb (8M x 32)
最大供电电流 170mA
最大时钟频率 143MHz

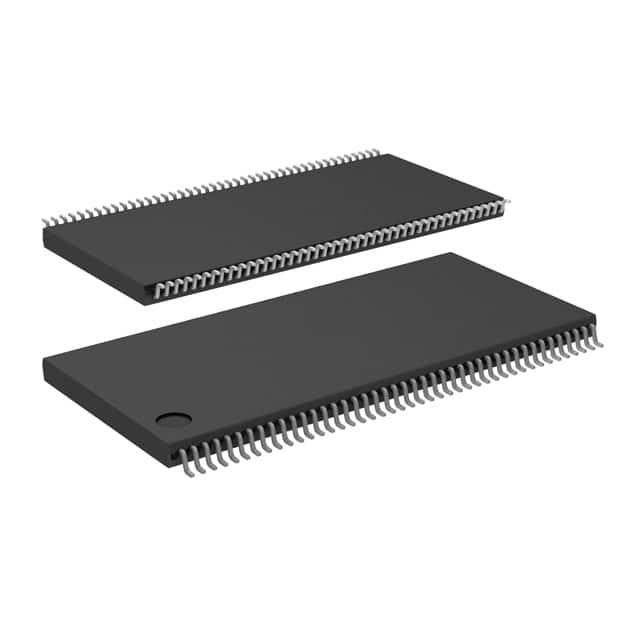

通用封装 TSOP-86
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

IS42S32800J-7TLI-TR厂商介绍

Integrated Silicon Solution(ISS)是一家全球领先的半导体公司,专注于设计和制造高性能的模拟、混合信号和数字集成电路。公司的产品广泛应用于多个领域,包括工业、汽车、医疗、通信和消费电子等。

主营产品分类:
1. 电源管理:包括电源转换器、电源监控器和电池管理芯片。
2. 接口:包括USB、以太网、串行通信接口等。
3. 传感器:包括温度、湿度、压力等传感器。
4. 音频/视频:包括音频放大器、视频处理器等。
5. 微控制器:包括8位、16位和32位微控制器。

应用领域:
1. 工业自动化:如电机控制、传感器接口等。
2. 汽车电子:如车载信息娱乐系统、安全系统等。
3. 医疗设备:如病人监护仪、诊断设备等。
4. 通信设备:如基站、路由器、交换机等。
5. 消费电子:如智能手机、平板电脑、智能家居等。

Integrated Silicon Solution的优势:
1. 强大的研发能力:拥有一支经验丰富的研发团队,不断推出创新产品。
2. 高品质产品:严格的质量控制流程,确保产品的可靠性和稳定性。
3. 广泛的应用领域:产品覆盖多个市场,满足不同客户的需求。
4. 良好的客户服务:提供技术支持和定制解决方案,帮助客户实现项目成功。

IS42S32800J-7TLI-TR数据手册

厂牌 PDF简要描述 下载
INTEGRATED SILICON SOLUTION 动态随机存储器(DRAM) INTEGRATED SILICON SOLUTION IS42S32800J-7TLI-TR IS42S32800J-7TLI-TR数据手册

IS42S32800J-7TLI-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.2225 ¥ 69.4801
10+ $ 7.172 ¥ 60.6034
25+ $ 6.912 ¥ 58.4064
50+ $ 6.858 ¥ 57.9501
100+ $ 6.156 ¥ 52.0182
250+ $ 5.964 ¥ 50.3958
500+ $ 5.586 ¥ 47.2017
1000+ $ 5.0505 ¥ 42.6767
1500+ $ 5.04 ¥ 42.588
库存: 940
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 69.48
