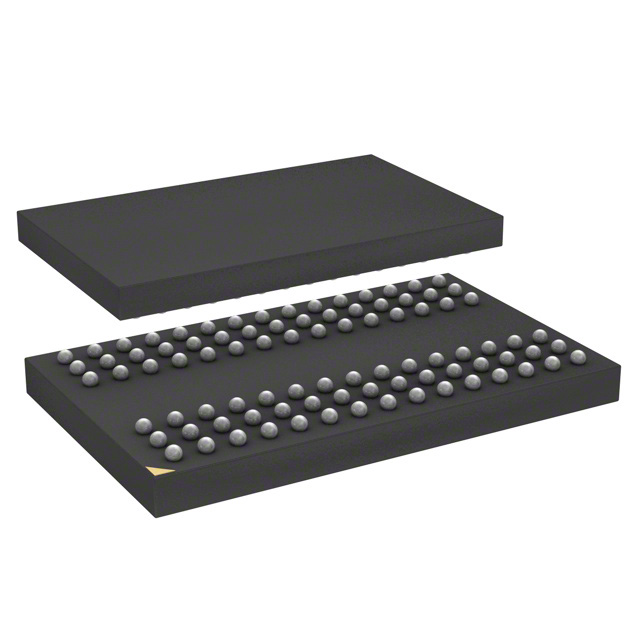

IS42S32400F-7BLI

产品分类: 动态随机存储器(DRAM)
产品描述: 128Mb (4M x 32) 4Mx32 3V 100mA 3.6V 143MHz Parallel 32bit BGA-90 贴片安装 13mm(长度)*8mm(宽度)
供应商型号: UA-IS42S32400F-7BLI
供应商: 海外现货
标准整包数: 240
INTEGRATED SILICON SOLUTION 动态随机存储器(DRAM) IS42S32400F-7BLI

IS42S32400F-7BLI概述

    高性能128Mb同步动态随机存储器技术手册解析

    产品简介


    128Mb同步动态随机存储器(SDRAM)是由Integrated Silicon Solution, Inc.开发的一款高性能内存产品。该产品主要用于高速数据处理场景,具有多种内存配置,支持不同的操作频率。它广泛应用于计算机系统、嵌入式系统及移动通信等领域,提供快速的数据存取能力。

    技术参数


    - 容量:128Mb
    - 内存组织结构:1M x 32位 x 4个银行
    - 工作频率:166 MHz、143 MHz、133 MHz
    - 支持的电气特性:
    - 工作电压:3.3V ± 0.3V
    - 输入高电平电压:Vddq + 0.3V
    - 输入低电平电压:-0.3V 到 +0.8V
    - 输出高电平电压:Ioh = -2mA
    - 输出低电平电压:Iol = 2mA
    - 封装选项:86针TSOP-II、90球TF-BGA
    - 工作温度范围:商业级(0°C至+70°C)、工业级(-40°C至+85°C)、汽车级A1(-40°C至+85°C)、汽车级A2(-40°C至+105°C)

    产品特点和优势


    - 同步操作:所有信号都参考正时钟边沿进行操作,提高数据传输的可靠性。
    - 内部银行隐藏行访问/预充电:增强多任务处理能力,减少内存访问延迟。
    - 自动刷新功能:确保数据保存,支持每16毫秒或64毫秒进行一次完整的刷新循环。
    - 灵活的突发长度:可编程的突发长度为1、2、4、8个位置,支持全页突发。
    - 多样的温度适应性:从商业级到汽车级,适用于广泛的环境条件。
    - 低功耗模式:支持电源下降模式,最大限度地节省能源。

    应用案例和使用建议


    应用案例
    1. 计算机系统:用于提高CPU缓存效率,提升系统响应速度。
    2. 嵌入式系统:在有限空间内实现高速数据处理。
    3. 移动通信:满足移动设备对高性能、低功耗的要求。
    使用建议
    - 在选择封装时,建议根据具体应用环境选择适当的温度等级。
    - 使用DQM输入信号可以有效避免数据输出和写入过程中的冲突,确保数据完整性。
    - 考虑系统的设计,对于多读取或写入的操作,可以通过交错访问不同银行来提高效率。

    兼容性和支持


    128Mb SDRAM支持与各种接口和协议的兼容性,确保与其他电子元器件的无缝集成。Integrated Silicon Solution, Inc. 提供全面的技术支持和文档,帮助客户解决安装和调试过程中可能遇到的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 数据读取错误 | 检查地址输入和命令信号是否正确;检查DQM信号状态 |
    | 写入失败 | 确保CLK、CS、RAS、CAS和WE信号正常;检查地址信号是否正确 |

    总结和推荐


    总体而言,128Mb SDRAM凭借其高性能、低功耗、多样化的温度适应性等特点,在众多应用场合中展现出卓越的竞争力。我们强烈推荐此款内存产品,尤其适合对数据传输速度和稳定性要求较高的应用。
    通过上述分析可以看出,128Mb SDRAM不仅在技术参数上表现出色,而且在应用灵活性、低功耗等方面也有显著的优势。因此,它是一款值得信赖的高性能内存产品。

IS42S32400F-7BLI参数

参数
最大时钟频率 143MHz
最大工作供电电压 3.6V
最小工作供电电压 3V
组织 4Mx32
数据总线宽度 32bit
接口类型 Parallel
存储容量 128Mb (4M x 32)
最大供电电流 100mA
长*宽*高 13mm(长度)*8mm(宽度)
通用封装 BGA-90
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘
