IS42S32800J-6BLI-TR

产品分类: 动态随机存储器(DRAM)
产品描述: 256Mb (8M x 32) 8Mx32 3V 190mA 3.6V 166MHz Parallel 32bit BGA 贴片安装,黏合安装 13mm(长度)*8mm(宽度)
供应商型号: IS42S32800J-6BLI-TR
供应商: 国内现货
标准整包数: 1

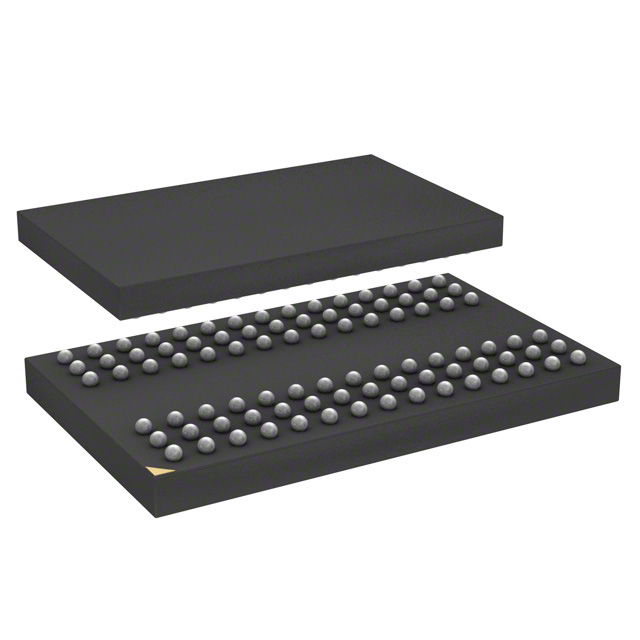

INTEGRATED SILICON SOLUTION 动态随机存储器(DRAM) IS42S32800J-6BLI-TR

IS42S32800J-6BLI-TR概述

    高质量技术手册文章

    产品简介


    IS42S32800J 和 IS45S32800J 是由 Integrated Silicon Solution, Inc. 开发的高性能同步动态随机存取存储器(SDRAM)。这些产品具备高数据传输速率和多种可编程功能,广泛应用于工业控制、通信系统、嵌入式计算等领域。这些SDRAM芯片内部采用四重银行结构,通过同步接口与外部设备进行高效的数据交互。

    技术参数


    - 时钟频率:166 MHz, 143 MHz, 133 MHz
    - 电源电压:3.3V + 0.3V
    - 输入/输出信号:LVTTL兼容
    - 工作温度范围:
    - 商用级(0°C 至 +70°C)
    - 工业级(-40°C 至 +85°C)
    - 汽车级A1(-40°C 至 +85°C)
    - 汽车级A2(-40°C 至 +105°C)
    - 刷新周期:每16毫秒4096次刷新(汽车级A2),或每64毫秒4096次刷新(其他等级)
    - CAS延迟:2, 3个时钟周期
    - 操作模式:自动刷新、自刷新、突发终止、负载模式寄存器设置

    产品特点和优势


    IS42S32800J 和 IS45S32800J 的关键特点在于其高速的数据传输能力和多样化的配置选项。特别是其支持的高时钟频率(最高可达166 MHz)使其适用于需要高速数据处理的应用场景。此外,这些芯片内置了自动化刷新和预充电功能,可以显著降低功耗并提高可靠性。其多银行结构和突发访问能力允许连续数据读写,极大提高了数据吞吐量。同时,可编程的字节屏蔽功能确保了数据传输的安全性和完整性。

    应用案例和使用建议


    应用场景:
    - 工业控制:用于工厂自动化系统的内存扩展。
    - 通信系统:作为路由器和交换机的缓存存储。
    - 嵌入式计算:用于便携式设备和物联网(IoT)节点的数据存储。
    使用建议:
    - 确保时钟信号稳定以获得最佳性能。
    - 在多银行并发访问时,合理利用自刷新和预充电功能,以避免数据错误。
    - 针对不同的温度条件选择合适的温度等级,确保稳定运行。

    兼容性和支持


    - 封装类型:90球TF-BGA,86针TSOP2
    - 兼容性:支持多种时钟频率和温度等级,适用于多种硬件平台。
    - 支持与维护:Integrated Silicon Solution, Inc. 提供详细的技术文档和客户支持,帮助用户解决技术问题。

    常见问题与解决方案


    1. 数据读取不稳定:
    - 解决方案:检查时钟信号是否稳定,并确保供电电压在规定的范围内。
    2. 突发访问失败:
    - 解决方案:确认CAS延迟设置正确,并检查数据屏蔽引脚(DQM)的逻辑电平。
    3. 无法进入自刷新模式:
    - 解决方案:检查是否正确发送了自刷新命令,并确保电源和时钟信号正常。

    总结和推荐


    IS42S32800J 和 IS45S32800J 以其高数据传输速率和丰富的功能配置,在众多工业和嵌入式应用中展现出色的性能。尤其是其卓越的多银行并发访问能力和自动化刷新功能,使其成为高速数据处理应用的理想选择。虽然价格较高,但考虑到其出色的性能和广泛的适用性,强烈推荐在需要高性能内存解决方案的场合使用。

IS42S32800J-6BLI-TR参数

参数
最大工作供电电压 3.6V
最小工作供电电压 3V
组织 8Mx32
数据总线宽度 32bit
接口类型 Parallel
存储容量 256Mb (8M x 32)
最大供电电流 190mA
最大时钟频率 166MHz
长*宽*高 13mm(长度)*8mm(宽度)
通用封装 BGA
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

IS42S32800J-6BLI-TR厂商介绍

Integrated Silicon Solution(ISS)是一家全球领先的半导体公司,专注于设计和制造高性能的模拟、混合信号和数字集成电路。公司的产品广泛应用于多个领域,包括工业、汽车、医疗、通信和消费电子等。

主营产品分类:
1. 电源管理:包括电源转换器、电源监控器和电池管理芯片。
2. 接口:包括USB、以太网、串行通信接口等。
3. 传感器:包括温度、湿度、压力等传感器。
4. 音频/视频:包括音频放大器、视频处理器等。
5. 微控制器:包括8位、16位和32位微控制器。

应用领域:
1. 工业自动化:如电机控制、传感器接口等。
2. 汽车电子:如车载信息娱乐系统、安全系统等。
3. 医疗设备:如病人监护仪、诊断设备等。
4. 通信设备:如基站、路由器、交换机等。
5. 消费电子:如智能手机、平板电脑、智能家居等。

Integrated Silicon Solution的优势:
1. 强大的研发能力:拥有一支经验丰富的研发团队,不断推出创新产品。
2. 高品质产品:严格的质量控制流程,确保产品的可靠性和稳定性。
3. 广泛的应用领域:产品覆盖多个市场,满足不同客户的需求。
4. 良好的客户服务:提供技术支持和定制解决方案,帮助客户实现项目成功。

IS42S32800J-6BLI-TR数据手册

厂牌 PDF简要描述 下载
INTEGRATED SILICON SOLUTION 动态随机存储器(DRAM) INTEGRATED SILICON SOLUTION IS42S32800J-6BLI-TR IS42S32800J-6BLI-TR数据手册

IS42S32800J-6BLI-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
