IS42S32800J-7TLI

产品分类: 动态随机存储器(DRAM)
产品描述: 256Mb (8M x 32) 8Mx32 3V 170mA 3.6V 143MHz Parallel 32bit TSOP-86 贴片安装
供应商型号: UA-IS42S32800J-7TLI
供应商: 海外现货
标准整包数: 108

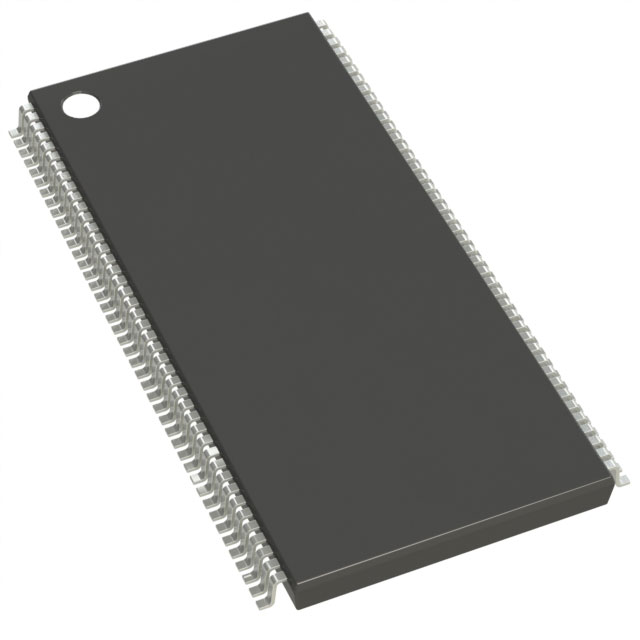

INTEGRATED SILICON SOLUTION 动态随机存储器(DRAM) IS42S32800J-7TLI

IS42S32800J-7TLI概述


    产品简介


    IS42S32800J & IS45S32800J
    IS42S32800J 和 IS45S32800J 是由 Integrated Silicon Solution, Inc. (ISSI) 生产的高性能同步动态随机存取存储器(SDRAM)。这两种芯片都具备高速数据传输能力,适合于需要高容量存储的应用场景。IS42S32800J 和 IS45S32800J 都提供了从 166 MHz 到 100 MHz 的时钟频率选择,可以满足不同性能需求。它们广泛应用于计算机系统、网络设备、嵌入式系统以及各种需要高效数据处理的工业设备。

    技术参数


    - 时钟频率:166 MHz, 143 MHz, 133 MHz
    - 输入输出接口:LVTTL 兼容
    - 供电电压:3.3V + 0.3V
    - 数据总线宽度:32 位
    - 组织形式:2Meg x 32 bit x 4 Banks
    - 自动刷新周期:每 16ms 或 64ms 4096 次刷新周期
    - 突发长度:可编程,支持 1, 2, 4, 8 和全页突发
    - CAS 延迟:2 个时钟周期或 3 个时钟周期
    - 工作温度范围:
    - 商用级:0°C 至 +70°C
    - 工业级:-40°C 至 +85°C
    - 汽车级 A1:-40°C 至 +85°C
    - 汽车级 A2:-40°C 至 +105°C

    产品特点和优势


    - 高速数据传输:通过流水线架构实现高速数据传输,最高可达 166 MHz。
    - 自动预充电:自动预充电功能可在读写操作后自动对行进行预充电,提高系统的连续访问效率。
    - 多种突发长度:支持 1, 2, 4, 8 和全页突发长度,适应不同的应用需求。
    - 宽泛的工作温度范围:具有商用级、工业级和汽车级的不同版本,适用于广泛的环境条件。
    - 高可靠性:具备多种保护机制,如电源管理、自刷新模式等,确保数据的安全性。

    应用案例和使用建议


    应用案例
    IS42S32800J 和 IS45S32800J 可用于多种嵌入式系统和服务器系统。例如,在网络路由器中,这些芯片可以用作高速缓存存储器,以加快数据转发速度;在计算机系统中,它们可用作主存储器,以提高系统的整体性能。
    使用建议
    - 在设计系统时,确保所有信号(如 CLK, CKE, CS 等)都正确配置,以避免任何潜在的不稳定性。
    - 根据具体的应用需求选择合适的突发长度,以实现最佳的数据传输性能。
    - 考虑到工作温度范围,选择合适的等级(商用级、工业级或汽车级)以适应不同的工作环境。

    兼容性和支持


    - 封装选项:90-ball TF-BGA 和 86-pin TSOP2。
    - 支持服务:ISSI 提供详尽的技术支持文档和数据手册,帮助用户更好地理解和使用这些产品。

    常见问题与解决方案


    - 问题 1:设备无法正常启动。
    - 解决方案:检查所有电源引脚(如 Vdd, Vddq, Vss, Vssq)是否已正确连接,并确保所有必要的控制信号(如 CKE, CS, RAS, CAS, WE)均已正确配置。
    - 问题 2:数据读取或写入错误。
    - 解决方案:确认突发长度和 CAS 延迟设置正确,并确保 DQM 输入逻辑电平与预期一致。
    - 问题 3:自动刷新功能失效。
    - 解决方案:检查设备是否处于自刷新模式(SELF),如果不是,则需要手动执行自动刷新命令(REF)。

    总结和推荐


    IS42S32800J 和 IS45S32800J 是两款高性能的 SDRAM 存储器芯片,提供了出色的性能和广泛的适用性。其支持的高时钟频率、自动预充电功能和多种突发长度配置使其成为众多应用的理想选择。如果您正在寻找一款能够提供高可靠性和高数据传输速率的存储器芯片,这两款产品值得考虑。总体而言,我们强烈推荐使用 IS42S32800J 和 IS45S32800J 作为您项目的首选存储器解决方案。

IS42S32800J-7TLI参数

参数
数据总线宽度 32bit
接口类型 Parallel
存储容量 256Mb (8M x 32)
最大供电电流 170mA
最大时钟频率 143MHz
最大工作供电电压 3.6V
最小工作供电电压 3V
组织 8Mx32
22.42mm(Max)
10.29mm(Max)
1.05mm(Max)
通用封装 TSOP-86
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

IS42S32800J-7TLI厂商介绍

Integrated Silicon Solution(ISS)是一家全球领先的半导体公司,专注于设计和制造高性能的模拟、混合信号和数字集成电路。公司的产品广泛应用于多个领域,包括工业、汽车、医疗、通信和消费电子等。

主营产品分类:
1. 电源管理:包括电源转换器、电源监控器和电池管理芯片。
2. 接口:包括USB、以太网、串行通信接口等。
3. 传感器:包括温度、湿度、压力等传感器。
4. 音频/视频:包括音频放大器、视频处理器等。
5. 微控制器:包括8位、16位和32位微控制器。

应用领域:
1. 工业自动化:如电机控制、传感器接口等。
2. 汽车电子:如车载信息娱乐系统、安全系统等。
3. 医疗设备:如病人监护仪、诊断设备等。
4. 通信设备:如基站、路由器、交换机等。
5. 消费电子:如智能手机、平板电脑、智能家居等。

Integrated Silicon Solution的优势:
1. 强大的研发能力:拥有一支经验丰富的研发团队,不断推出创新产品。
2. 高品质产品:严格的质量控制流程,确保产品的可靠性和稳定性。
3. 广泛的应用领域:产品覆盖多个市场,满足不同客户的需求。
4. 良好的客户服务:提供技术支持和定制解决方案,帮助客户实现项目成功。

IS42S32800J-7TLI数据手册

厂牌 PDF简要描述 下载
INTEGRATED SILICON SOLUTION 动态随机存储器(DRAM) INTEGRATED SILICON SOLUTION IS42S32800J-7TLI IS42S32800J-7TLI数据手册

IS42S32800J-7TLI封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
108+ $ 5.3625 ¥ 44.9378
324+ $ 5.2875 ¥ 44.3093
1296+ $ 5.0625 ¥ 42.4238
库存: 160
起订量: 108 增量: 108
交货地:
最小起订量为:108
合计: ¥ 4853.28
