AS4C16M16S-7TCN

产品分类: 动态随机存储器(DRAM)
厂牌: ALLIANCE MEMORY
产品描述: 32MB 16Mx16 3V 150mA 3.6V 143MHz Parallel 16bit TSOP-54 贴片安装
供应商型号:
供应商:
标准整包数: 0

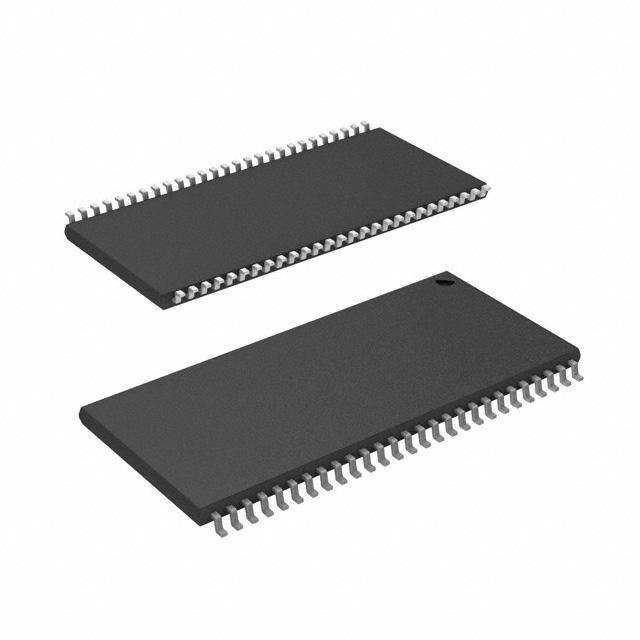

ALLIANCE MEMORY 动态随机存储器(DRAM) AS4C16M16S-7TCN

AS4C16M16S-7TCN概述


    产品简介


    AS4C16M16S 是一款高密度同步动态随机存储器(SDRAM),包含 256Mbit 的存储容量。它内部配置为 4 个 4M 单词 x 16 位的存储单元,每个存储单元具有四个独立的存储银行。该器件通过同步接口(所有信号均在时钟信号 CLK 的正沿采样)进行操作。AS4C16M16S 适用于需要高速内存带宽的应用场景,特别是在高性能个人计算机(PC)中的应用非常合适。

    技术参数


    | 参数 | 值 |

    | 最小时钟周期时间 (tCK) | 6/7 ns |
    | 访问时间 (tAC) | 5.4/5.4 ns |
    | 行激活时间 (tRAS) | 42/49 ns |
    | 行周期时间 (tRC) | 60/63 ns |
    | 支持频率 | 143 MHz 和 166 MHz |
    | 存储器组织 | 4 银行 x 4M x 16 位 |
    | 供电电压 | 单一 +3.3V |
    | 接口类型 | LVTTL |

    产品特点和优势


    AS4C16M16S 具备以下特点和优势:
    - 快速访问:最短访问时间为 5.4 ns,最大时钟速率可达 166 MHz。
    - 多重操作模式:支持编程模式寄存器,可以选择不同的 CAS 等待时间(CL)、突发长度和突发类型。
    - 多温度范围支持:适用于商业级(0℃ 至 70℃)、工业级(-40℃ 至 85℃)和汽车级(-40℃ 至 105℃)的应用。
    - 兼容多种封装形式:提供两种封装选项,分别是 54 引脚的 TSOP II 封装和 54 球的 TFBGA 封装。
    - ROHS 合规:所有部分完全符合 ROHS 标准,确保环保要求。

    应用案例和使用建议


    应用案例
    AS4C16M16S 可用于各种需要高带宽和低延迟的存储应用场景,例如高性能计算系统、网络通信设备和个人计算机内存扩展。具体应用包括:
    - 高性能计算:提升服务器和工作站的处理能力。
    - 网络通信:提高路由器和交换机的数据吞吐量。
    - 个人电脑:扩展笔记本电脑和台式机的内存容量。
    使用建议
    - 最佳操作条件:根据应用需求选择合适的封装形式,例如商业应用可选用成本较低的 TSOP II 封装,而汽车和工业应用则可选用更稳定的 TFBGA 封装。
    - 电源管理:在低功耗模式下使用时,确保 CKE 信号正确配置以进入和退出低功耗模式。
    - 数据一致性:使用 DQM 信号避免数据读写过程中的冲突,确保数据传输的一致性和准确性。

    兼容性和支持


    - 兼容性:AS4C16M16S 兼容多种电路板设计,支持与各类嵌入式系统的兼容性。
    - 厂商支持:制造商提供详尽的技术文档和支持服务,包括产品数据手册、应用笔记和技术咨询服务。

    常见问题与解决方案


    1. Q:如何进入低功耗模式?
    - A: 将 CKE 信号设置为低电平即可进入低功耗模式。
    2. Q:如何避免数据冲突?
    - A: 在写操作之前,使用 DQM 信号确保数据输出处于高阻态。
    3. Q:如何保证数据一致性?
    - A: 使用正确的突发长度和 CAS 等待时间配置,确保数据在读写过程中无丢失或损坏。

    总结和推荐


    AS4C16M16S 是一款性能卓越的同步动态随机存储器,特别适合需要高带宽和快速响应速度的应用场景。其多温度范围的支持和广泛的兼容性使其成为各类应用的理想选择。结合其低功耗模式和出色的读写性能,该产品在商业、工业和汽车应用领域具有显著的优势。因此,我们强烈推荐使用 AS4C16M16S 来满足您对高性能存储的需求。

AS4C16M16S-7TCN参数

参数
数据总线宽度 16bit
接口类型 Parallel
存储容量 32MB
最大供电电流 150mA
最大时钟频率 143MHz
最大工作供电电压 3.6V
最小工作供电电压 3V
组织 16Mx16
通用封装 TSOP-54
安装方式 贴片安装
零件状态 停产
包装方式 托盘

AS4C16M16S-7TCN厂商介绍

Alliance Memory是一家专注于提供广泛的半导体存储解决方案的公司,其产品包括静态随机存取存储器(SRAM)、动态随机存取存储器(DRAM)、闪存(Flash)和可擦写可编程只读存储器(EPROM)。这些产品广泛应用于消费电子、工业控制、汽车电子、医疗设备、通信设备和计算机等领域。

Alliance Memory的产品分类主要包括:
1. SRAM:提供高速、低功耗的存储解决方案,适用于需要快速数据访问的应用。
2. DRAM:提供大容量存储,适用于需要存储大量数据的应用。
3. Flash:提供非易失性存储,适用于需要在断电后保持数据的应用。
4. EPROM:提供可擦写可编程存储,适用于需要频繁更新数据的应用。

Alliance Memory的优势在于:
1. 丰富的产品线:提供多种类型的存储解决方案,满足不同客户的需求。
2. 高性能:产品具有高速、低功耗、高可靠性等特点。
3. 定制服务:根据客户需求提供定制化的存储解决方案。
4. 技术支持:提供专业的技术支持,帮助客户解决技术问题。

AS4C16M16S-7TCN数据手册

厂牌 PDF简要描述 下载
ALLIANCE MEMORY 动态随机存储器(DRAM) ALLIANCE MEMORY AS4C16M16S-7TCN AS4C16M16S-7TCN数据手册

AS4C16M16S-7TCN封装设计

查看详情并下载
Symbol
Footprint
3D Model
