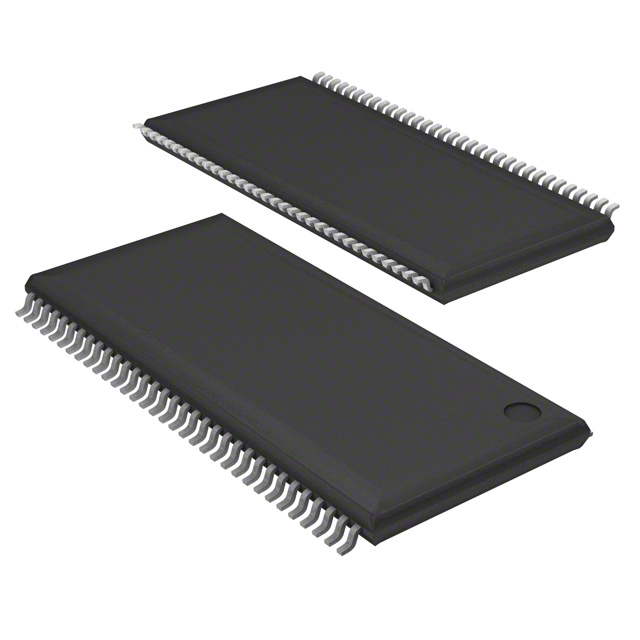

IS43R16160F-5TL

产品分类: 动态随机存储器(DRAM)
产品描述: 256Mb (16M x 16) 16Mx16 2.3V 200mA 2.7V 200MHz Parallel 16bit TSOP-66 贴片安装
供应商型号: 870-IS43R16160F-5TL
供应商: Mouser
标准整包数: 1
INTEGRATED SILICON SOLUTION 动态随机存储器(DRAM) IS43R16160F-5TL

IS43R16160F-5TL概述


    产品简介


    产品类型与功能:
    IS43/46R83200F、IS43/46R16160F 和 IS43/46R32800F 是由Integrated Silicon Solution, Inc.(简称ISSI)生产的256兆位DDR SDRAM。这些产品采用管道架构设计,能够在每个时钟周期内进行两次数据传输,从而实现高速的数据读写操作。它们适用于需要大量高速缓存的应用,如服务器、工作站和高性能计算系统。
    应用领域:
    这些SDRAM广泛应用于存储解决方案、服务器、嵌入式系统、图形卡、移动设备等领域。

    技术参数


    核心参数:
    - 工作电压(VDD和VDDQ):2.5V ± 0.2V
    - I/O接口:SSTL2兼容
    - 数据传输速率:最大200 MHz(CL=3),167 MHz(CL=2.5),133 MHz(CL=2)
    - 刷新模式:自动刷新和自刷新模式
    存储配置:
    - 8M x 32,16M x 16,32M x 8
    温度范围:
    - 商业级:0°C至+70°C
    - 工业级:-40°C至+85°C
    - 汽车级A1:-40°C至+85°C
    - 汽车级A2:-40°C至+105°C
    封装选项:
    - 144球BGA(x32)
    - 66引脚TSOP-II(x8, x16)
    - 60球BGA(x8, x16)

    产品特点和优势


    独特功能和优势:
    1. 高速数据传输:采用双倍数据速率(DDR)架构,能够在一个时钟周期内进行两次数据传输,显著提高了数据传输速率。
    2. 双向数据校正:支持数据掩码(DM)和数据时钟(DQS),用于精确捕捉数据和错误校正。
    3. 多银行操作:内部四个银行可以同时操作,提升了数据处理效率。
    4. 多功能配置:支持多种配置和封装选项,以满足不同应用需求。
    市场竞争力:
    这些SDRAM具备优异的性能和可靠性,适合对存储容量和速度要求较高的应用场景,是当前市场上高性能存储解决方案的理想选择。

    应用案例和使用建议


    应用场景:
    - 服务器和数据中心:适用于大规模数据处理和存储,保证高速度和高稳定性。
    - 嵌入式系统:适合各种工业控制和自动化系统,确保可靠的数据处理能力。
    - 移动设备:在智能手机和平板电脑等设备中,提供高效的存储解决方案。
    使用建议:
    - 在选择具体型号时,根据应用场景的需求选择合适的配置(如8M x 32,16M x 16,32M x 8)。
    - 确保良好的散热设计,特别是在高温环境下使用时。
    - 注意保持电源稳定,避免因电源波动导致的不稳定状态。

    兼容性和支持


    兼容性:
    这些SDRAM符合SSTL2标准,能够与各种主机控制器无缝兼容。
    厂商支持:
    ISSI提供详尽的技术文档和支持服务,确保客户在使用过程中得到全面的技术支持。

    常见问题与解决方案


    常见问题及解决方法:
    1. 电源不稳定导致的工作异常
    - 解决方案:确保电源输入稳定,避免电压波动。
    2. 刷新频率设置不当
    - 解决方案:参照技术手册中的推荐设置,确保正确的刷新频率。
    3. 通信延迟高
    - 解决方案:检查线路连接和信号完整性,确保信号无干扰。

    总结和推荐


    综合评估:
    IS43/46R83200F、IS43/46R16160F 和 IS43/46R32800F 提供了出色的性能和可靠性,在高速数据处理和存储方面具有明显的优势。它们适合需要高性能存储解决方案的各种应用场景,值得推荐使用。
    如果您对这些产品感兴趣或有任何疑问,欢迎咨询我们的技术支持团队。

IS43R16160F-5TL参数

参数
最小工作供电电压 2.3V
组织 16Mx16
数据总线宽度 16bit
接口类型 Parallel
存储容量 256Mb (16M x 16)
最大供电电流 200mA
最大时钟频率 200MHz
最大工作供电电压 2.7V
通用封装 TSOP-66
安装方式 贴片安装
零件状态 在售
包装方式 托盘

IS43R16160F-5TL厂商介绍

Integrated Silicon Solution(ISS)是一家全球领先的半导体公司,专注于设计和制造高性能的模拟、混合信号和数字集成电路。公司的产品广泛应用于多个领域,包括工业、汽车、医疗、通信和消费电子等。

主营产品分类:
1. 电源管理:包括电源转换器、电源监控器和电池管理芯片。
2. 接口:包括USB、以太网、串行通信接口等。
3. 传感器:包括温度、湿度、压力等传感器。
4. 音频/视频:包括音频放大器、视频处理器等。
5. 微控制器:包括8位、16位和32位微控制器。

应用领域:
1. 工业自动化:如电机控制、传感器接口等。
2. 汽车电子:如车载信息娱乐系统、安全系统等。
3. 医疗设备:如病人监护仪、诊断设备等。
4. 通信设备:如基站、路由器、交换机等。
5. 消费电子:如智能手机、平板电脑、智能家居等。

Integrated Silicon Solution的优势:
1. 强大的研发能力:拥有一支经验丰富的研发团队,不断推出创新产品。
2. 高品质产品:严格的质量控制流程,确保产品的可靠性和稳定性。
3. 广泛的应用领域:产品覆盖多个市场,满足不同客户的需求。
4. 良好的客户服务:提供技术支持和定制解决方案,帮助客户实现项目成功。
