首页  >  产品百科  >  IS42SM16800H-75BLI-TR

IS42SM16800H-75BLI-TR

产品分类: 动态随机存储器(DRAM)
产品描述: 128Mb (8M x 16) 8Mx16 2.7V 55mA 3.6V 133MHz Parallel 16bit BGA-54 贴片安装,黏合安装
供应商型号: AV-S-IS42SM16800H-75BLI-TR
供应商: Avnet
标准整包数: 2500

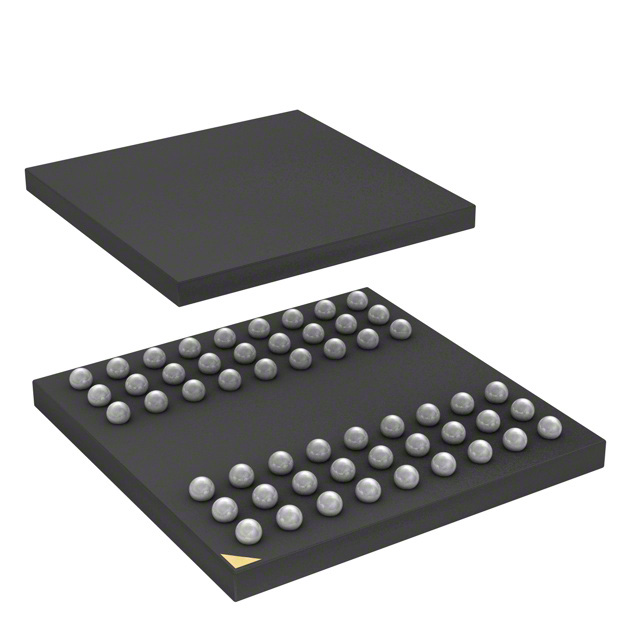

INTEGRATED SILICON SOLUTION 动态随机存储器(DRAM) IS42SM16800H-75BLI-TR

IS42SM16800H-75BLI-TR概述


    产品简介


    IS42/45SM/RM/VM16800H 是一款面向移动设备的134,217,728位同步动态随机存取存储器(SDRAM),采用2.5V、1.8V和3.3V电源供电,组织为4个银行,每个银行由2,097,152个字组成,每个字包含16位数据。这些产品具有全同步操作功能,并且所有输入输出信号均与系统时钟的正沿同步。内部管道化的数据路径使它们能够实现高带宽性能。

    技术参数


    - 工作电压: 3.3V, 2.5V, 1.8V
    - 刷新周期: 4K刷新周期/64ms
    - 支持电气特性:
    - 自动刷新和自刷新功能
    - 全部引脚与LVCMOS接口兼容
    - 编程可选突发长度(1, 2, 4, 8, 或全页)和突发类型(顺序或交错)
    - 可编程CAS延迟:2或3时钟周期
    - 数据掩码功能通过DQM控制
    - 内部4个银行操作
    - 支持部分阵列自刷新(PASR)和温度补偿自刷新(TCSR)
    - 程序可控驱动强度控制(全强度、半强度、四分之一强度)
    - 深度功耗降低模式
    - 工作环境:
    - 存储温度范围: -55°C 至 150°C
    - 输入信号电压范围: -1.0V 至 4.6V (VSS 引脚)
    - 功率耗散: 1W

    产品特点和优势


    1. 多电压支持: 支持多种电压(2.5V, 1.8V, 3.3V),适用于各种应用。
    2. 高效能: 高带宽,高性能,在读写操作中提供出色的吞吐量。
    3. 低功耗模式: 支持深度功耗降低模式和温度补偿自刷新,可在不同温度下优化能耗。
    4. 灵活性: 支持编程配置,如突发长度和突发类型,以适应不同的应用场景。
    5. 可靠性: 经过严格的测试和验证,保证在工业和汽车环境中的稳定运行。

    应用案例和使用建议


    应用案例
    IS42/45SM/RM/VM16800H 在智能手机、平板电脑和其他移动设备中被广泛用于内存扩展。此外,它也适用于需要高数据吞吐量的嵌入式系统。
    使用建议
    - 在设计时考虑其对温度变化的敏感性,确保在设计中加入适当的散热措施。
    - 使用时要正确初始化,遵循时序要求进行命令操作。
    - 考虑到功耗管理,可以通过配置PASR和TCSR功能来优化功耗。
    - 在选择封装时,根据具体的应用需求选择合适的配置和频率。

    兼容性和支持


    - 兼容性: IS42/45SM/RM/VM16800H 支持标准的LVCMOS接口,与大多数移动设备的现有电路板相兼容。
    - 支持: 厂商提供详细的文档和技术支持,包括软件开发工具包(SDK)和硬件参考设计,帮助客户快速集成到系统中。

    常见问题与解决方案


    - 问题: 刷新过程中无法正常操作
    - 解决方案: 确保刷新周期和刷新间隔设置正确,检查是否有任何异常的电气干扰。

    - 问题: 数据输出不稳定
    - 解决方案: 确认电源电压在规定范围内,检查信号线是否受到干扰,使用屏蔽线材。
    - 问题: 自动预充电不工作
    - 解决方案: 检查A10地址线是否正确配置,确认相关寄存器设置正确。

    总结和推荐


    IS42/45SM/RM/VM16800H 是一款出色的移动SDRAM产品,具备高效的性能、多样化的配置选项以及灵活的低功耗管理模式。无论是在智能手机还是其他便携式设备中,这款产品都能提供可靠的性能表现。总体来看,强烈推荐这一产品,特别是在需要高速数据处理和紧凑功耗管理的应用场景中。

IS42SM16800H-75BLI-TR参数

参数
最大工作供电电压 3.6V
最小工作供电电压 2.7V
组织 8Mx16
数据总线宽度 16bit
接口类型 Parallel
存储容量 128Mb (8M x 16)
最大供电电流 55mA
最大时钟频率 133MHz
通用封装 BGA-54
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

IS42SM16800H-75BLI-TR厂商介绍

Integrated Silicon Solution(ISS)是一家全球领先的半导体公司,专注于设计和制造高性能的模拟、混合信号和数字集成电路。公司的产品广泛应用于多个领域,包括工业、汽车、医疗、通信和消费电子等。

主营产品分类:
1. 电源管理:包括电源转换器、电源监控器和电池管理芯片。
2. 接口:包括USB、以太网、串行通信接口等。
3. 传感器:包括温度、湿度、压力等传感器。
4. 音频/视频:包括音频放大器、视频处理器等。
5. 微控制器:包括8位、16位和32位微控制器。

应用领域:
1. 工业自动化:如电机控制、传感器接口等。
2. 汽车电子:如车载信息娱乐系统、安全系统等。
3. 医疗设备:如病人监护仪、诊断设备等。
4. 通信设备:如基站、路由器、交换机等。
5. 消费电子:如智能手机、平板电脑、智能家居等。

Integrated Silicon Solution的优势:
1. 强大的研发能力:拥有一支经验丰富的研发团队,不断推出创新产品。
2. 高品质产品:严格的质量控制流程,确保产品的可靠性和稳定性。
3. 广泛的应用领域:产品覆盖多个市场,满足不同客户的需求。
4. 良好的客户服务:提供技术支持和定制解决方案,帮助客户实现项目成功。

IS42SM16800H-75BLI-TR数据手册

厂牌 PDF简要描述 下载
INTEGRATED SILICON SOLUTION 动态随机存储器(DRAM) INTEGRATED SILICON SOLUTION IS42SM16800H-75BLI-TR IS42SM16800H-75BLI-TR数据手册

IS42SM16800H-75BLI-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ $ 3.1024 ¥ 27.4562
5000+ $ 2.7861 ¥ 24.657
库存: 0
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 0
