IS43TR16640CL-125JBLI-TR

产品分类: 动态随机存储器(DRAM)
产品描述: 128MB 64Mx16 1.283V 180mA 1.45V 800MHz Parallel 16bit 贴片安装,黏合安装
供应商型号: 870-16640CL125JBLITR
供应商: Mouser
标准整包数: 1

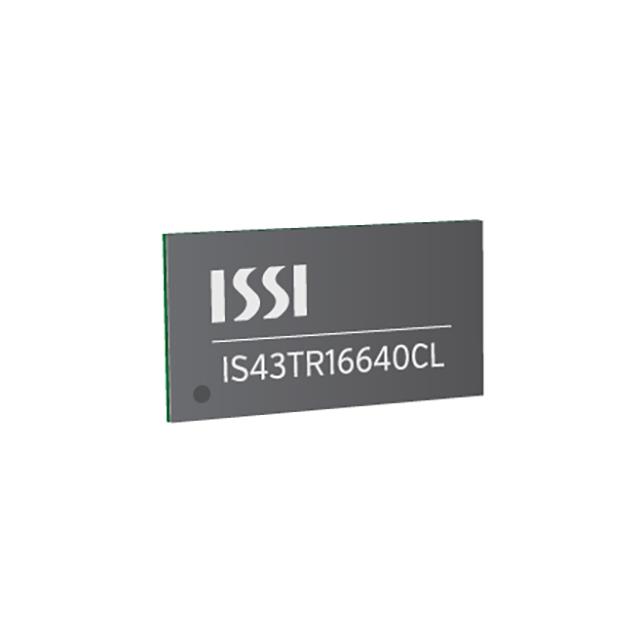

INTEGRATED SILICON SOLUTION 动态随机存储器(DRAM) IS43TR16640CL-125JBLI-TR

IS43TR16640CL-125JBLI-TR概述


    产品简介


    IS43/46TR16640C 和 IS43/46TR81280C 是由 Integrated Silicon Solution, Inc.(ISSI)设计的DDR3 SDRAM芯片,提供1GB存储容量。它们有两种配置:128MBx8和64MBx16。这些器件支持高带宽操作,具有多种功能,适用于各种应用,如服务器、工业控制、汽车电子和消费电子等。

    技术参数


    标准电压
    - VDD和VDDQ:1.5V ± 0.075V
    - 低电压选项:VDD和VDDQ:1.35V +0.1V,-0.067V
    电气特性
    - 最高速率:系统频率最高可达933MHz
    - 内部寄存器数:8个内部寄存器用于并发操作
    - 预取架构:8位预取架构
    - 程序化CAS延迟:可编程的CAS延迟(例如CL=5,6,7,8)
    - 程序化预充延迟:0, CL-1, CL-2
    - 写恢复时间(tWR):根据tCK计算
    工作环境
    - 工作温度范围:
    - 商用级:0°C到+95°C
    - 工业级:-40°C到+95°C
    - 汽车级:-40°C到+125°C

    产品特点和优势


    高可靠性
    - 支持高达933MHz的高速数据传输率
    - 多个内部银行用于并发操作,提高了多任务处理能力
    - 低电压选项(1.35V)提供了更低功耗的选择
    灵活性
    - 程序化CAS延迟和写恢复时间(tWR)使设备适应不同应用场景
    - 可编程的突发长度(BL)和突发顺序(BL)
    耐久性
    - 支持部分阵列自刷新(PASR),保证了数据完整性

    应用案例和使用建议


    典型应用
    - 数据存储系统:利用其大容量和高带宽实现高效的数据读写操作
    - 嵌入式系统:适用于需要高性能存储的应用,如图像识别、机器学习等
    使用建议
    - 在启动时要严格按照规定的初始化序列进行电源管理,以确保正确的状态初始化
    - 使用程序化CAS延迟来适应不同的应用需求
    - 针对高温环境下的使用,建议采用高级别温度范围的产品(如A25和A3)

    兼容性和支持


    兼容性
    - 支持商业级、工业级和多个汽车级别(A1, A2, A25, A3),确保了广泛的适用性
    - 两种封装形式:78球BGA(9mm x 13mm)和96球BGA(8mm x 10.5mm)
    技术支持
    - 提供详细的文档和技术支持,帮助开发者正确地配置和使用这些器件
    - 包括程序代码示例、常见问题解答和故障排除指南

    常见问题与解决方案


    常见问题
    1. 无法正常工作: 确认所有连接正确,电源电压和电流符合要求。
    2. 初始化失败: 确保遵循初始化步骤并等待足够的时钟周期(如tMOD)。
    3. 数据错误: 检查数据信号和时钟信号的摆幅和偏移,确保符合标准。
    解决方案
    1. 重新检查硬件连接和电源管理。
    2. 确认初始化命令的时间要求得到满足。
    3. 调整信号质量,确保信号完整性。

    总结和推荐


    综合评估
    IS43/43TR16640C和IS43/43TR81280C是高性能、高可靠性的DDR3 SDRAM存储芯片,具有多种灵活的配置和编程选项。适用于各种高性能嵌入式系统和数据存储系统。
    推荐
    对于需要高带宽、高可靠性的应用,强烈推荐使用这些DDR3 SDRAM芯片。同时,请确保按照规定的操作规范进行使用和维护。

IS43TR16640CL-125JBLI-TR参数

参数
最小工作供电电压 1.283V
组织 64Mx16
数据总线宽度 16bit
接口类型 Parallel
存储容量 128MB
最大供电电流 180mA
最大时钟频率 800MHz
最大工作供电电压 1.45V
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

IS43TR16640CL-125JBLI-TR厂商介绍

Integrated Silicon Solution(ISS)是一家全球领先的半导体公司,专注于设计和制造高性能的模拟、混合信号和数字集成电路。公司的产品广泛应用于多个领域,包括工业、汽车、医疗、通信和消费电子等。

主营产品分类:
1. 电源管理:包括电源转换器、电源监控器和电池管理芯片。
2. 接口:包括USB、以太网、串行通信接口等。
3. 传感器:包括温度、湿度、压力等传感器。
4. 音频/视频:包括音频放大器、视频处理器等。
5. 微控制器:包括8位、16位和32位微控制器。

应用领域:
1. 工业自动化:如电机控制、传感器接口等。
2. 汽车电子:如车载信息娱乐系统、安全系统等。
3. 医疗设备:如病人监护仪、诊断设备等。
4. 通信设备:如基站、路由器、交换机等。
5. 消费电子:如智能手机、平板电脑、智能家居等。

Integrated Silicon Solution的优势:
1. 强大的研发能力:拥有一支经验丰富的研发团队,不断推出创新产品。
2. 高品质产品:严格的质量控制流程,确保产品的可靠性和稳定性。
3. 广泛的应用领域:产品覆盖多个市场,满足不同客户的需求。
4. 良好的客户服务:提供技术支持和定制解决方案,帮助客户实现项目成功。

IS43TR16640CL-125JBLI-TR数据手册

厂牌 PDF简要描述 下载
INTEGRATED SILICON SOLUTION 动态随机存储器(DRAM) INTEGRATED SILICON SOLUTION IS43TR16640CL-125JBLI-TR IS43TR16640CL-125JBLI-TR数据手册

IS43TR16640CL-125JBLI-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.4395 ¥ 45.9638
10+ $ 4.719 ¥ 39.8755
25+ $ 4.536 ¥ 38.3292
100+ $ 4.0392 ¥ 34.1312
250+ $ 4.0284 ¥ 34.04
500+ $ 3.7695 ¥ 31.8523
1000+ $ 3.3075 ¥ 27.9484
1500+ $ 3.297 ¥ 27.8597
库存: 808
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 45.96
