IS46R16320D-6TLA2

产品分类: 动态随机存储器(DRAM)

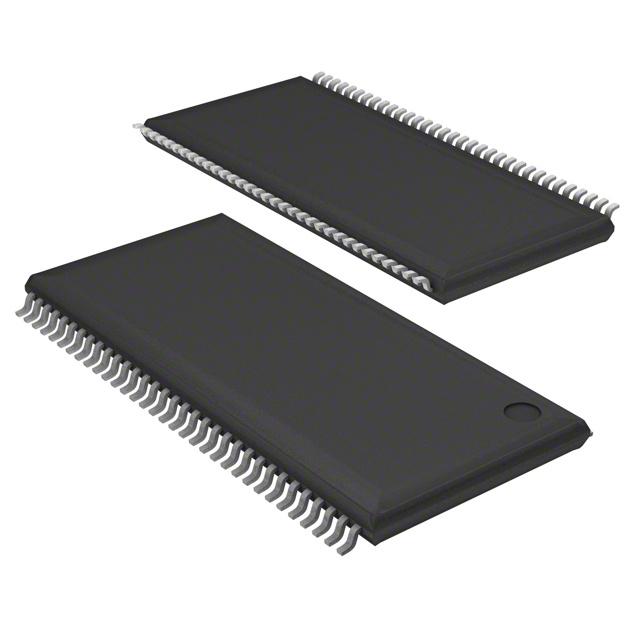

产品描述: 512Mb (32M x 16) 32Mx16 2.3V 370mA 2.7V 166MHz Parallel 16bit TSOP-66 贴片安装
供应商型号: AV-S-IS46R16320D-6TLA2
供应商: Avnet
标准整包数: 108
INTEGRATED SILICON SOLUTION 动态随机存储器(DRAM) IS46R16320D-6TLA2

IS46R16320D-6TLA2概述


    产品简介


    IS43/46R86400D DDR SDRAM

    产品简介


    IS43/46R86400D是一款由Integrated Silicon Solution, Inc.(ISSI)生产的DDR SDRAM芯片,提供高速的数据传输性能。其主要功能是实现数据的双倍速率读写操作,适用于各种高性能计算和存储需求。该产品广泛应用于计算机系统、嵌入式系统以及消费电子等领域,以满足对数据处理速度和存储容量的要求。

    技术参数


    主要技术规格
    - 电源电压:VDD 和 VDDQ 在2.5V ± 0.2V 和2.6V ± 0.1V范围内可选。
    - 信号标准:SSTL2兼容的输入输出接口。
    - 架构:双数据率(Double-data-rate, DDR)架构,每个时钟周期进行两次数据传输。
    - 同步:数据和数据掩码(Data Mask)参照DQS信号的两个边沿,指令在每个正时钟边沿进入。
    - 数据缓冲:支持四内部银行并发操作。
    - 数据掩码:用于写数据的掩码,在DQS信号的上升沿和下降沿都有效。
    - 突发长度:支持2、4和8字节的突发长度。
    - 突发模式:支持顺序模式和交错模式。
    - CAS延迟:可编程的CAS延迟时间为2、2.5和3个时钟周期。
    - 刷新模式:支持自动刷新和自刷新模式。
    - 预充电:支持自动预充电。
    关键时序参数
    - 时钟频率:速率为-5的型号最大时钟频率为200MHz,速率为-6的型号最大时钟频率为167MHz。
    封装选项
    - 配置:16Mx32,32Mx16,64Mx8。
    - 封装:144球BGA(x32),66针TSOP-II(x8,x16),60球BGA(x8,x16)。
    - 温度范围:
    - 商用级:0°C至+70°C。
    - 工业级:-40°C至+85°C。
    - 汽车级A1:-40°C至+85°C。
    - 汽车级A2:-40°C至+105°C。

    产品特点和优势


    独特功能和优势
    - 双倍速率:在每个时钟周期内实现两次数据传输,大幅提升数据处理效率。
    - 四银行并发操作:允许四个内存银行同时运行,提高系统并发处理能力。
    - 灵活的时序配置:支持多种突发长度、突发模式及CAS延迟设置,适合不同应用场景。
    - 兼容性:SSTL2兼容的I/O接口确保了良好的系统兼容性。
    市场竞争力
    该产品通过其高性能和灵活性,使其在存储市场中具备强大的竞争优势,特别是在高要求的应用环境中如高性能计算、嵌入式系统和消费电子等领域。

    应用案例和使用建议


    实际使用场景
    - 高性能计算:适用于需要大量快速数据处理的高性能计算环境。
    - 嵌入式系统:如工业控制、机器人等,需要稳定且高效的存储系统。
    - 消费电子:如平板电脑、智能手机等,追求高性能和低功耗的产品。
    使用建议
    - 优化内存布局:合理规划内存布局,确保不同应用对突发长度和CAS延迟的最佳选择。
    - 环境适应性:根据不同应用场景选择合适的工作温度范围,以确保可靠性和稳定性。

    兼容性和支持


    兼容性
    该产品支持多种封装选项,适用于不同的系统设计需求。此外,其SSTL2兼容的I/O接口确保了良好的系统兼容性。
    支持和维护
    - 厂商支持:ISSI提供了详细的技术文档和支持服务,客户可通过官方渠道获取最新版本的产品规格书和技术支持信息。
    - 质保政策:对于未授权在生命支持系统中使用的情况,ISSI不承担责任,并要求客户提供相应的保障措施。

    常见问题与解决方案


    常见问题
    1. 时序参数配置不当:可能导致数据读写错误。
    2. 温度过高导致失效:尤其是在高温环境下运行时需注意散热。
    解决方案
    1. 参考技术手册:严格按照技术手册的建议配置时序参数,确保正确设置。
    2. 散热管理:在高温环境下运行时加强散热管理,确保工作温度处于安全范围内。

    总结和推荐


    综合评估
    IS43/46R86400D作为一款高性能DDR SDRAM芯片,凭借其双倍速率、多银行并发操作和灵活的时序配置,为各种高性能计算和存储应用提供了优秀的解决方案。其广泛的温度适应性和良好的兼容性使其在市场上具有强大的竞争力。
    推荐使用
    鉴于其出色的性能和灵活性,我们强烈推荐IS43/46R86400D用于需要高性能存储和处理的应用场景,特别是高性能计算、嵌入式系统和消费电子领域。同时,客户应在实际应用中根据具体需求选择合适的配置和封装形式,以最大化其性能优势。

IS46R16320D-6TLA2参数

参数
最大时钟频率 166MHz
最大工作供电电压 2.7V
最小工作供电电压 2.3V
组织 32Mx16
数据总线宽度 16bit
接口类型 Parallel
存储容量 512Mb (32M x 16)
最大供电电流 370mA
22.42mm(Max)
10.29mm(Max)
1.05mm(Max)
通用封装 TSOP-66
安装方式 贴片安装
应用等级 汽车级
零件状态 新设计不推荐
包装方式 托盘

IS46R16320D-6TLA2厂商介绍

Integrated Silicon Solution(ISS)是一家全球领先的半导体公司,专注于设计和制造高性能的模拟、混合信号和数字集成电路。公司的产品广泛应用于多个领域,包括工业、汽车、医疗、通信和消费电子等。

主营产品分类:
1. 电源管理:包括电源转换器、电源监控器和电池管理芯片。
2. 接口:包括USB、以太网、串行通信接口等。
3. 传感器:包括温度、湿度、压力等传感器。
4. 音频/视频:包括音频放大器、视频处理器等。
5. 微控制器:包括8位、16位和32位微控制器。

应用领域:
1. 工业自动化:如电机控制、传感器接口等。
2. 汽车电子:如车载信息娱乐系统、安全系统等。
3. 医疗设备:如病人监护仪、诊断设备等。
4. 通信设备:如基站、路由器、交换机等。
5. 消费电子:如智能手机、平板电脑、智能家居等。

Integrated Silicon Solution的优势:
1. 强大的研发能力:拥有一支经验丰富的研发团队,不断推出创新产品。
2. 高品质产品:严格的质量控制流程,确保产品的可靠性和稳定性。
3. 广泛的应用领域:产品覆盖多个市场,满足不同客户的需求。
4. 良好的客户服务:提供技术支持和定制解决方案,帮助客户实现项目成功。

IS46R16320D-6TLA2数据手册

厂牌 PDF简要描述 下载
INTEGRATED SILICON SOLUTION 动态随机存储器(DRAM) INTEGRATED SILICON SOLUTION IS46R16320D-6TLA2 IS46R16320D-6TLA2数据手册

IS46R16320D-6TLA2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
108+ $ 9.3296 ¥ 82.567
756+ $ 8.9244 ¥ 78.9809
1512+ $ 8.103 ¥ 71.7116
库存: 46
起订量: 108 增量: 108
交货地:
最小起订量为:108
合计: ¥ 0
直接购买
加入购物车
