IS43TR16128CL-15HBLI-TR

产品分类: 动态随机存储器(DRAM)
产品描述: 2Gb (128M x 16) 128Mx16 1.283V 240mA 1.45V 667MHz Parallel 16bit BGA-96 贴片安装,黏合安装
供应商型号: IS43TR16128CL-15HBLI-TR
供应商: 国内现货
标准整包数: 2745

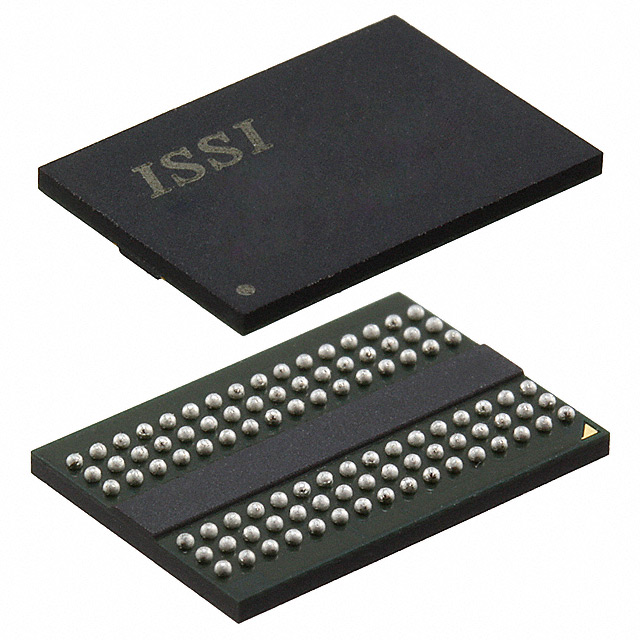

INTEGRATED SILICON SOLUTION 动态随机存储器(DRAM) IS43TR16128CL-15HBLI-TR

IS43TR16128CL-15HBLI-TR概述

    DDR3 SDRAM 技术手册

    产品简介


    IS43/46TR16128C, IS43/46TR16128CL, IS43/46TR82560C 和 IS43/46TR82560CL 是由 Integrated Silicon Solution, Inc.(ISSI)生产的一系列高速 DDR3 SDRAM 存储器芯片。这些芯片主要用于高性能计算、嵌入式系统、通信设备和消费电子等领域,具有多种配置选项,包括不同的容量(256Mx8 和 128Mx16)、低电压和标准电压版本,以满足不同应用需求。

    技术参数


    - 电压范围:标准电压:VDD 和 VDDQ = 1.5V ± 0.075V;低电压:VDD 和 VDDQ = 1.35V +0.1V, -0.067V
    - 频率:最高系统频率可达 933 MHz
    - 内部结构:8 内部存储银行,8n 比特预取架构
    - 延迟时间:可编程 CAS 延迟时间(CL-nRCD-nRP),支持 CL-9-9-9, CL-11-11-11, CL-13-13-13
    - 刷新间隔:7.8 μs (8192 循环/64ms) @ -40°C 到 85°C;3.9 μs (8192 循环/32ms) @ 85°C 到 105°C
    - 工作温度范围:
    - 商用级:TC = 0°C 至 +95°C
    - 工业级:TC = -40°C 至 +95°C
    - 汽车型:A1: TC = -40°C 至 +95°C;A2: TC = -40°C 至 +105°C
    - 封装形式:
    - 256Mx8 配置:78 球 BGA 封装,尺寸为 8mm x 10.5mm
    - 128Mx16 配置:96 球 BGA 封装,尺寸为 9mm x 13mm

    产品特点和优势


    - 高性能:支持高达 933 MHz 的数据传输速率,显著提升系统性能。
    - 高可靠性:多层数据校准机制,确保数据传输准确性。
    - 低功耗:提供低电压版本,减少能源消耗。
    - 高灵活性:支持多种配置选项,适应各种应用场景。

    应用案例和使用建议


    这些 DDR3 SDRAM 芯片适用于需要高速数据处理的应用场景,例如高性能计算、嵌入式系统和移动设备。为了充分发挥其性能,建议在设计系统时考虑以下几点:
    - 时钟稳定:确保 CK 和 CK# 信号稳定,避免时钟抖动对数据传输的影响。
    - 电源管理:采用合适的电源管理策略,确保 VDD 和 VDDQ 在额定范围内稳定运行。
    - 散热设计:在高温环境下工作时,需注意散热设计,确保器件温度在允许范围内。

    兼容性和支持


    - 兼容性:这些芯片支持 DDR3 标准接口,与多数现代系统兼容。
    - 技术支持:ISSI 提供全面的技术文档和售后支持,包括软件开发工具包和参考设计。

    常见问题与解决方案


    - 问题1:无法启动自刷新操作。
    - 解决方案:检查是否有正确执行初始化序列,特别是自刷新相关寄存器设置。
    - 问题2:读写数据错误。
    - 解决方案:确认所有电源和接地线连接正确,重新执行初始化和 ZQ 校准过程。
    - 问题3:温度超出允许范围。
    - 解决方案:采用适当的散热措施,确保工作温度在允许范围内。

    总结和推荐


    总体来看,IS43/46TR16128C 和 IS43/46TR82560C 是性能卓越的 DDR3 SDRAM 芯片,适合于要求高性能和高可靠性的应用场景。经过严格的测试验证,它们具备出色的可靠性和稳定性。鉴于其丰富的功能和广泛的应用领域,强烈推荐使用这些芯片进行新系统的开发。

IS43TR16128CL-15HBLI-TR参数

参数
数据总线宽度 16bit
接口类型 Parallel
存储容量 2Gb (128M x 16)
最大供电电流 240mA
最大时钟频率 667MHz
最大工作供电电压 1.45V
最小工作供电电压 1.283V
组织 128Mx16
通用封装 BGA-96
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

IS43TR16128CL-15HBLI-TR厂商介绍

Integrated Silicon Solution(ISS)是一家全球领先的半导体公司,专注于设计和制造高性能的模拟、混合信号和数字集成电路。公司的产品广泛应用于多个领域,包括工业、汽车、医疗、通信和消费电子等。

主营产品分类:
1. 电源管理:包括电源转换器、电源监控器和电池管理芯片。
2. 接口:包括USB、以太网、串行通信接口等。
3. 传感器:包括温度、湿度、压力等传感器。
4. 音频/视频:包括音频放大器、视频处理器等。
5. 微控制器:包括8位、16位和32位微控制器。

应用领域:
1. 工业自动化:如电机控制、传感器接口等。
2. 汽车电子:如车载信息娱乐系统、安全系统等。
3. 医疗设备:如病人监护仪、诊断设备等。
4. 通信设备:如基站、路由器、交换机等。
5. 消费电子:如智能手机、平板电脑、智能家居等。

Integrated Silicon Solution的优势:
1. 强大的研发能力:拥有一支经验丰富的研发团队,不断推出创新产品。
2. 高品质产品:严格的质量控制流程,确保产品的可靠性和稳定性。
3. 广泛的应用领域:产品覆盖多个市场,满足不同客户的需求。
4. 良好的客户服务:提供技术支持和定制解决方案,帮助客户实现项目成功。

IS43TR16128CL-15HBLI-TR数据手册

厂牌 PDF简要描述 下载
INTEGRATED SILICON SOLUTION 动态随机存储器(DRAM) INTEGRATED SILICON SOLUTION IS43TR16128CL-15HBLI-TR IS43TR16128CL-15HBLI-TR数据手册

IS43TR16128CL-15HBLI-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2745+ ¥ 26.6404
4118+ ¥ 25.6313
5490+ ¥ 23.8149
库存: 8235
起订量: 2745 增量: 0
交货地:
最小起订量为:2745
合计: ¥ 73127.89
