IS43LR16160G-6BLI

产品分类: 动态随机存储器(DRAM)
产品描述: 256Mb (16M x 16) 16Mx16 1.7V 110mA 1.95V 166MHz Parallel 16bit BGA 贴片安装 10mm(长度)*8mm(宽度)
供应商型号: IS43LR16160G-6BLI
供应商: 国内现货
标准整包数: 1
INTEGRATED SILICON SOLUTION 动态随机存储器(DRAM) IS43LR16160G-6BLI

IS43LR16160G-6BLI概述

    IS43/46LR16160G Mobile DDR SDRAM 技术手册

    1. 产品简介


    产品类型:
    IS43/46LR16160G 是一款容量为 268,435,456 位(256MB)的移动双倍数据速率同步动态随机存取存储器(DDR SDRAM)。该产品组织形式为四个内部银行(bank),每个银行容量为 4,194,304 个字,每个字宽度为 16 位。
    主要功能:
    IS43/46LR16160G 支持双倍数据速率架构,能在每个时钟周期内通过 I/O 引脚传输两个数据字,提供非常高的带宽。同时支持并发操作,适用于各种需要高速数据传输的应用场合。
    应用领域:
    广泛应用于手机、平板电脑、便携式设备等需要高性能内存的应用场景。

    2. 技术参数


    - 电源电压: VDD = 1.8V,VDDQ = 1.8V
    - 内部银行数量: 四个内部银行
    - 时钟频率: 最大时钟频率为 200MHz
    - 数据传输速率: 最大数据传输速率为 400Mbps/引脚
    - 刷新周期: 自动刷新周期为 64ms(8K 周期)
    - 功耗模式:
    - 部分数组自刷新(PASR)
    - 温度补偿自刷新(Auto TCSR)
    - 深度掉电模式
    - 兼容性: 兼容 LVCMOS 输入/输出信号

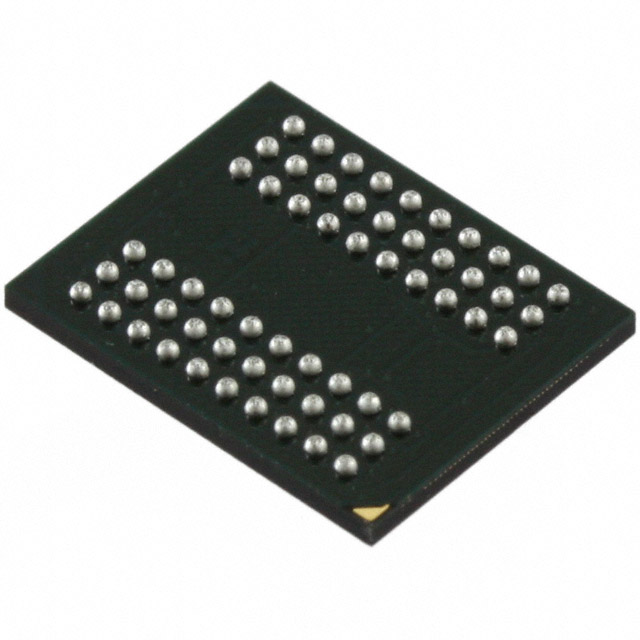

    - 封装类型: 60 球 FBGA 封装

    3. 产品特点和优势


    - 高效能: 支持双倍数据速率架构,能够显著提高数据传输速度。
    - 低功耗: 提供多种低功耗模式,如部分数组自刷新、深度掉电模式等,有效延长设备的续航时间。
    - 灵活性: 可配置的 CAS 延迟、突发长度和突发类型,适应不同应用需求。
    - 可靠性: 支持完全差分时钟输入,确保数据传输的准确性和稳定性。

    4. 应用案例和使用建议


    应用案例:
    - 移动设备: 由于其高密度和低功耗特性,广泛应用于智能手机和平板电脑等移动设备。
    - 便携式设备: 在笔记本电脑和其他便携式设备中用于提供高效的内存解决方案。
    使用建议:
    - 初始化步骤: 在正常操作之前,需要严格按照文档中的步骤进行初始化,以确保设备功能正常。
    - 时钟稳定: 在发送任何可执行命令之前,需要等待至少 200μs 的时钟稳定时间。
    - 电源管理: 使用部分数组自刷新或深度掉电模式可以显著降低功耗,延长设备续航时间。

    5. 兼容性和支持


    - 兼容性: 兼容 LVCMOS 输入/输出信号,与多种现有的系统和设备兼容。
    - 厂商支持: Integrated Silicon Solution, Inc. 提供全面的技术支持和维护服务,确保客户能够获得最佳的使用体验。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备无法正常启动 | 检查电源电压是否符合要求,确认是否正确执行了所有初始化步骤。 |
    | 数据传输不稳定 | 检查时钟信号是否稳定,确认时钟频率是否在允许范围内。 |
    | 功耗过高 | 尝试启用深度掉电模式或其他低功耗模式。 |

    7. 总结和推荐


    综合评估:
    IS43/46LR16160G 移动 DDR SDRAM 在高数据传输速率和低功耗方面表现出色,适合用于对内存性能有较高要求的移动设备和便携式设备。通过其灵活的配置选项和多种功耗管理模式,能够在不同应用场景中发挥出色的性能。
    推荐:
    强烈推荐使用 IS43/46LR16160G 移动 DDR SDRAM,在需要高效内存解决方案的移动设备和其他便携式设备中使用。如果您的项目需要高性能、低功耗的内存解决方案,这款产品将是您的理想选择。

IS43LR16160G-6BLI参数

参数
最大工作供电电压 1.95V
最小工作供电电压 1.7V
组织 16Mx16
数据总线宽度 16bit
接口类型 Parallel
存储容量 256Mb (16M x 16)
最大供电电流 110mA
最大时钟频率 166MHz
长*宽*高 10mm(长度)*8mm(宽度)
通用封装 BGA
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

IS43LR16160G-6BLI厂商介绍

Integrated Silicon Solution(ISS)是一家全球领先的半导体公司,专注于设计和制造高性能的模拟、混合信号和数字集成电路。公司的产品广泛应用于多个领域,包括工业、汽车、医疗、通信和消费电子等。

主营产品分类:
1. 电源管理:包括电源转换器、电源监控器和电池管理芯片。
2. 接口:包括USB、以太网、串行通信接口等。
3. 传感器:包括温度、湿度、压力等传感器。
4. 音频/视频:包括音频放大器、视频处理器等。
5. 微控制器:包括8位、16位和32位微控制器。

应用领域:
1. 工业自动化:如电机控制、传感器接口等。
2. 汽车电子:如车载信息娱乐系统、安全系统等。
3. 医疗设备:如病人监护仪、诊断设备等。
4. 通信设备:如基站、路由器、交换机等。
5. 消费电子:如智能手机、平板电脑、智能家居等。

Integrated Silicon Solution的优势:
1. 强大的研发能力:拥有一支经验丰富的研发团队,不断推出创新产品。
2. 高品质产品:严格的质量控制流程,确保产品的可靠性和稳定性。
3. 广泛的应用领域:产品覆盖多个市场,满足不同客户的需求。
4. 良好的客户服务:提供技术支持和定制解决方案,帮助客户实现项目成功。

IS43LR16160G-6BLI数据手册

厂牌 PDF简要描述 下载
INTEGRATED SILICON SOLUTION 动态随机存储器(DRAM) INTEGRATED SILICON SOLUTION IS43LR16160G-6BLI IS43LR16160G-6BLI数据手册

IS43LR16160G-6BLI封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
13+ ¥ 27.8231
14+ ¥ 26.8553
15+ ¥ 26.3715
17+ ¥ 26.1295
库存: 28
起订量: 13 增量: 1
交货地:
最小起订量为:13
合计: ¥ 361.7
直接购买
加入购物车
