IS43TR16128AL-125KBL

产品分类: 动态随机存储器(DRAM)
产品描述: 2Gb (128M x 16) 128Mx16 1.283V 155mA 1.45V 800MHz Parallel 16bit BGA 贴片安装
供应商型号: IS43TR16128AL-125KBL
供应商: 云汉优选
标准整包数: 10

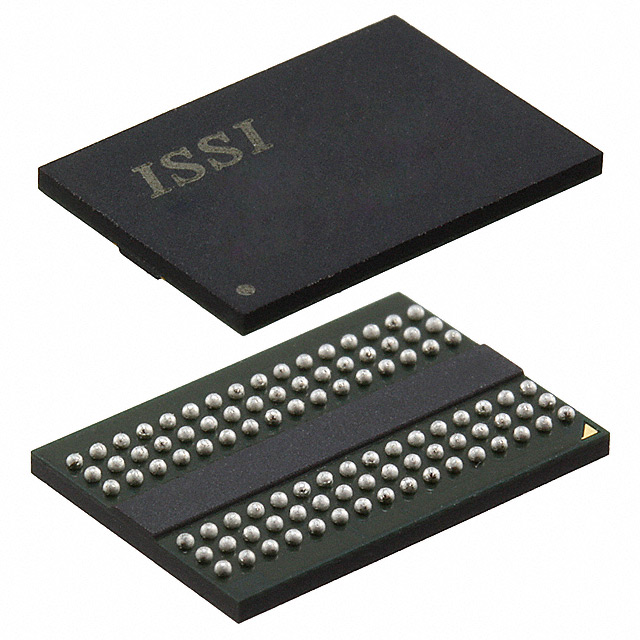

INTEGRATED SILICON SOLUTION 动态随机存储器(DRAM) IS43TR16128AL-125KBL

IS43TR16128AL-125KBL概述

    DDR3 SDRAM IS43/46TR16128A/AL 和 IS43/46TR82560A/AL 技术手册

    1. 产品简介


    IS43/46TR16128A/AL 和 IS43/46TR82560A/AL 是由 Integrated Silicon Solution, Inc.(ISSI)生产的DDR3 SDRAM器件。这些产品包括2Gb容量的DDR3 SDRAM芯片,主要提供两种配置:128Mx16和256Mx8。这些器件主要用于高性能计算、数据中心、工业自动化以及汽车应用等领域。它们具有低电压和标准电压两种工作模式,支持高频率数据传输,能够在高达933MHz的系统频率下运作。

    2. 技术参数


    以下是关键的技术规格:
    - 工作电压:
    - 标准电压:VDD和VDDQ = 1.5V ± 0.075V
    - 低电压(L):VDD和VDDQ = 1.35V ± 0.1V
    - 速度规格:
    - DDR3-1066:7-7-7周期时间
    - DDR3-1333:9-9-9周期时间
    - DDR3-1600:11-11-11周期时间
    - DDR3-1866:13-13-13周期时间
    - 电气特性:
    - CAS延迟(CL)支持5到13个周期
    - 写恢复时间(tWR):15 ns
    - 数据通道宽度:8位和16位
    - 支持的温度范围:商业级(0°C至+95°C)、工业级(-40°C至+95°C)和汽车级(A1:-40°C至+95°C;A2:-40°C至+105°C)
    - 工作环境:
    - 存储温度范围:-55°C 至 +150°C
    - 刷新间隔:
    - 商业级和工业级:7.8μs (8192周期/64ms)
    - 汽车级:3.9μs (8192周期/32ms)

    3. 产品特点和优势


    - 高速数据传输: 支持高达933MHz的数据传输率,适用于高性能需求的应用。
    - 多银行操作: 具有8个内部银行,能够进行并发操作。
    - 灵活的配置选项: 可通过编程设置多种工作参数,如CAS延迟、写恢复时间和预充电延迟等。
    - 多种温度支持: 包括商业级、工业级和汽车级(A1和A2)温度范围,确保广泛的适用性。
    - 动态校准功能: 支持动态ODT调整,提高了信号完整性。

    4. 应用案例和使用建议


    这些器件常用于需要高速数据处理和存储的应用场景中,例如高性能计算服务器、存储设备和汽车电子系统。
    - 高性能服务器: 利用其高数据传输率和低功耗特性。
    - 工业控制系统: 利用其宽温度范围和支持多种操作模式的特点。
    - 汽车电子系统: 特别是温度敏感的应用场景。
    使用建议:
    - 确保电源稳定,并严格遵守数据手册中的初始化和复位程序。
    - 针对不同的应用场景选择合适的温度范围和数据速率。
    - 根据具体应用需求合理设置模式寄存器(MR)中的各项参数。

    5. 兼容性和支持


    这些器件与多种内存控制器兼容,特别是那些支持DDR3规范的控制器。厂商提供了详尽的技术文档和应用程序支持,以帮助客户快速上手并解决问题。

    6. 常见问题与解决方案


    - 问:DDR3 SDRAM在不同温度范围下的操作特性有何区别?
    - 答: 在不同的温度范围内,刷新间隔会有所不同。商业级和工业级在-40°C到+95°C之间为7.8μs,而在105°C以上的汽车级则为3.9μs。

    - 问:如何正确设置Mode Register以实现最佳性能?
    - 答: 参考技术手册中关于Mode Register设置的部分,根据具体应用需求调整CAS延迟、写恢复时间和其它相关参数。

    7. 总结和推荐


    IS43/46TR16128A/AL 和 IS43/46TR82560A/AL 提供了出色的性能和广泛的适用性,适合需要高性能和高可靠性的各种应用。无论是高性能计算、工业自动化还是汽车电子领域,这些器件都能胜任要求苛刻的任务。强烈推荐使用这些DDR3 SDRAM器件以提升系统的整体性能和稳定性。

IS43TR16128AL-125KBL参数

参数
最大供电电流 155mA
最大时钟频率 800MHz
最大工作供电电压 1.45V
最小工作供电电压 1.283V
组织 128Mx16
数据总线宽度 16bit
接口类型 Parallel
存储容量 2Gb (128M x 16)
通用封装 BGA
安装方式 贴片安装
零件状态 停产
包装方式 托盘

IS43TR16128AL-125KBL厂商介绍

Integrated Silicon Solution(ISS)是一家全球领先的半导体公司,专注于设计和制造高性能的模拟、混合信号和数字集成电路。公司的产品广泛应用于多个领域,包括工业、汽车、医疗、通信和消费电子等。

主营产品分类:
1. 电源管理:包括电源转换器、电源监控器和电池管理芯片。
2. 接口:包括USB、以太网、串行通信接口等。
3. 传感器:包括温度、湿度、压力等传感器。
4. 音频/视频:包括音频放大器、视频处理器等。
5. 微控制器:包括8位、16位和32位微控制器。

应用领域:
1. 工业自动化:如电机控制、传感器接口等。
2. 汽车电子:如车载信息娱乐系统、安全系统等。
3. 医疗设备:如病人监护仪、诊断设备等。
4. 通信设备:如基站、路由器、交换机等。
5. 消费电子:如智能手机、平板电脑、智能家居等。

Integrated Silicon Solution的优势:
1. 强大的研发能力:拥有一支经验丰富的研发团队,不断推出创新产品。
2. 高品质产品:严格的质量控制流程,确保产品的可靠性和稳定性。
3. 广泛的应用领域:产品覆盖多个市场,满足不同客户的需求。
4. 良好的客户服务:提供技术支持和定制解决方案,帮助客户实现项目成功。

IS43TR16128AL-125KBL数据手册

厂牌 PDF简要描述 下载
INTEGRATED SILICON SOLUTION 动态随机存储器(DRAM) INTEGRATED SILICON SOLUTION IS43TR16128AL-125KBL IS43TR16128AL-125KBL数据手册

IS43TR16128AL-125KBL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 69.03
50+ ¥ 65.313
100+ ¥ 63.189
500+ ¥ 61.065
1000+ ¥ 59.472
库存: 30
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 690.3
